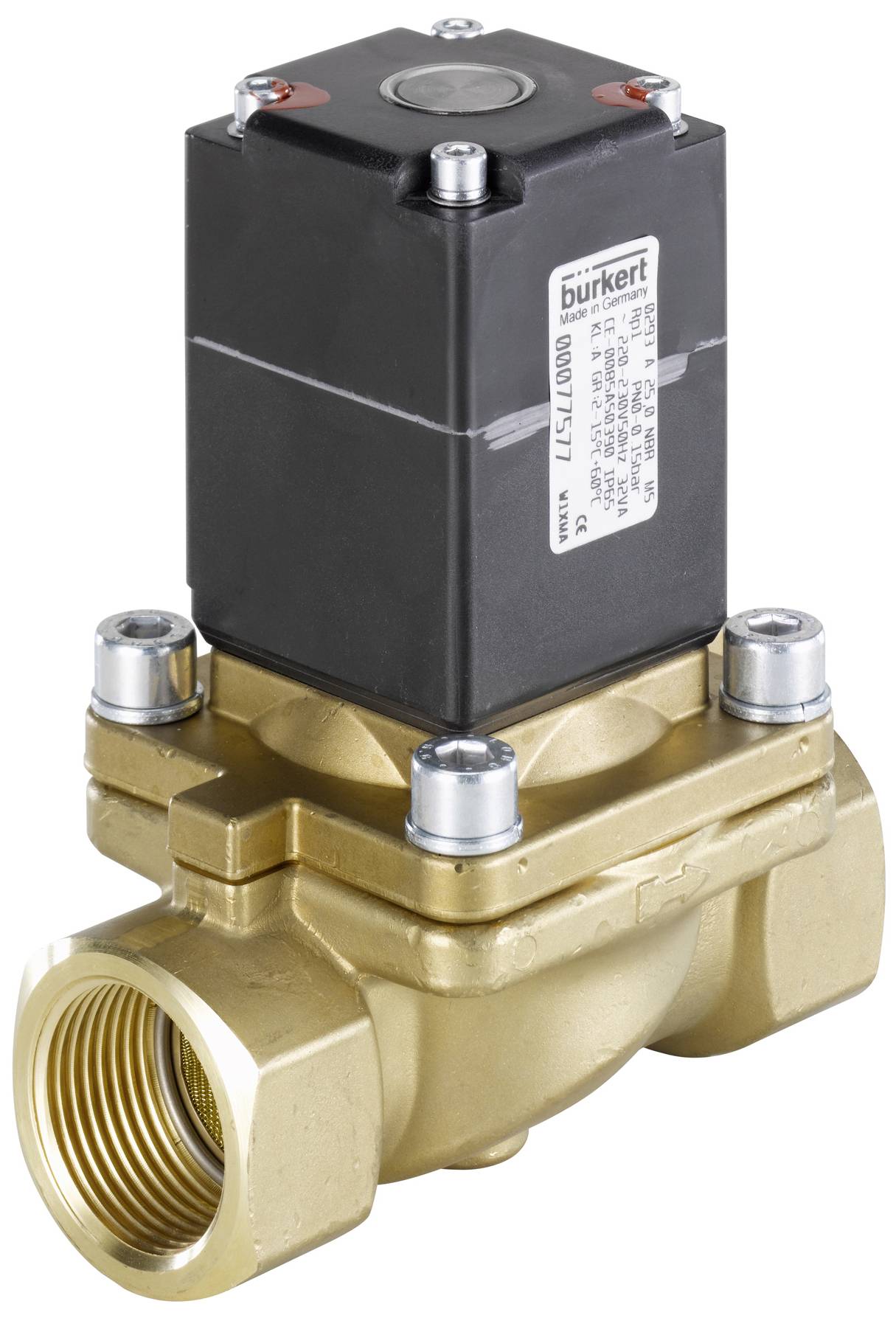

Bürkert magnetni ventil 279478 0293 230 V G 3/4 Nazivna širina (podrobnosti) 20 mm zaprti položaj 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (395,00 € / Kos)
395,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; neposredni učinek
- Plinski ventil z DVGW odobritvijo po EN 161, razred B
- Kompaktna izvedba
- Max DN25 in 150 mbar
- Ohišje iz medenine
- Cedilo za umazanijo v dovodu
Tehnične specifikacije
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
- Tlak in temperatura - Najmanjša temperatura medija: -15 °C
- Tlak in temperatura - Temperatura medija največ: 60 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -15 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 0,15 bar
- Tlak in temperatura - nazivni tlak maks. (plin): 0,15 bar
- Električni priključek - vtičnica za napravo vključena v dobavo: vključena
- Električni priključek - vtičnica naprave št. artikla - tip: 00008376 - 2508
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 100 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 150 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 250 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Značilnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 120 ms
- Lastnosti naprave - preklopni čas zapiranja min: 130 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Da
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 5.400 l/min
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 20 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 5 m3/h
- Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 3/4 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Povezava proces / linija - povezava linije 2 Vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 3/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - Napetost min / Nazivna napetost: 230 V
- Napetost - Napetost max / Nazivna napetost: 230 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 49 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - preklopna moč AC: 120 V
- A
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč AC: 25 V
- A
- Tuljava (jedro) - material drsnega obroča: PTFE (politetrafluoretilen)
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 16 W
- Vrsta odobritve: DVGW
- Vrsta odobritve: GGVO
- Frekvenca napetosti: 50Hz
- Vrsta izdelka
magnetni ventil
- Delovna napetost
230 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
medenina
- Priključek
G 3/4
- Obratovalna temperatura
-15 °C (min)
- Območje temperature medija
-15 do 60 °C
- Proizv. št. delov
279478
- Obratovalna temperatura (min.)
-15 °C
- Tesnilni material
NBR
- Funkcija
2/2-razvodni
- Maks. temperatura medija
60 °C
- Min. temperatura medija
-15 °C
- Medij
plini
- Nazivna širina
20 mm
- Dolžina
100 mm
- QNN vrednost
5.400 l/min
IP65
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-15 °C
- Način delovanja
zaprti položaj
- KV vrednost
5 m³/h
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047376 Bürkert magnetni ventil 279478 0293 230 V G 3/4 Nazivna širina (podrobnosti) 20 mm zaprti položaj 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047376 Bürkert magnetni ventil 279478 0293 230 V G 3/4 Nazivna širina (podrobnosti) 20 mm zaprti položaj 1 kos
Opis
Tip 293 stikala brez tlačne razlike od nič barov. Ventil je prednostno primeren za preklapljanje gorljivih plinov pri nizkih tlakih. Ravni elektromagnetni ventil z neposrednim delovanjem je dobavljen v načinu A. Zaprt je brez napajanja. Pri preklopu se magnetno jedro potegne proti vzmeti in odpre ventil. V dovodu je nameščeno sito. Pri nazivnem premeru 25 mora biti za vzdrževalna dela dostopen lovilec umazanije< = 500 µm, na primer naš tip TFU001, lahko namestite pred ventil.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
