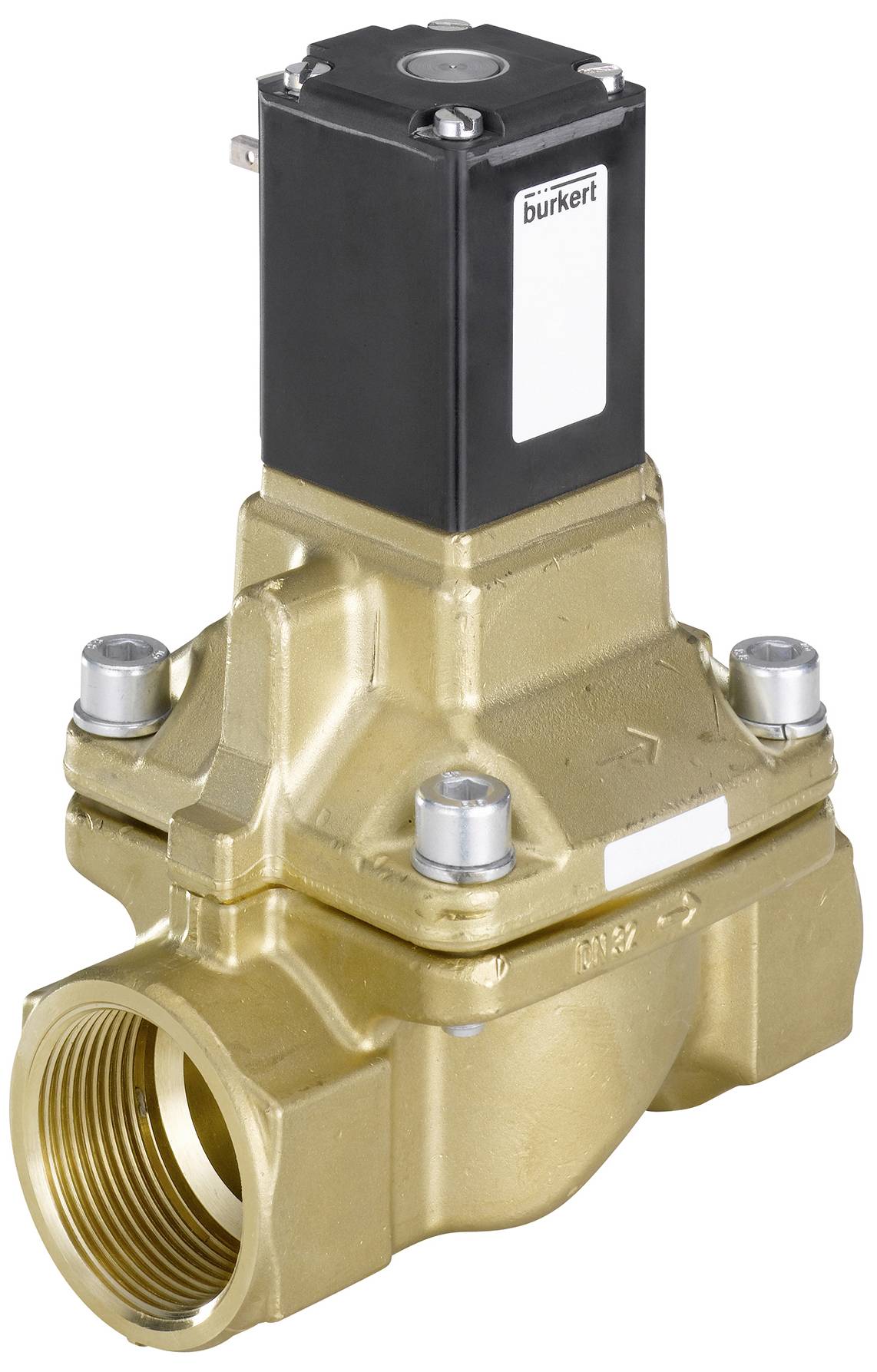

Bürkert magnetni ventil 295611 5404 230 V 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (319,00 € / Kos)
319,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; Servo bat
- Servo krmiljen batni ventil do nazivnega premera DN50
- Eksplozijsko varne različice za 2. kat
- Primerno za uporabo s plinom in paro do 180°C
- Varnostni ventil kompresorja
- Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
Tehnične specifikacije
- Material tesnila - material tesnila krmilnega krmilnika: PTFE (politetrafluoroetilen)
- Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
- Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
- Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak & temperatura - temperatura medija max: 100 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 1 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 25 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 100 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 400 ms
- Lastnosti naprave - preklopni čas zapiranja max.: 1.500 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: servo krmiljeno
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 100 ms
- Lastnosti naprave - preklopni čas zapiranja min: 300 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - vodilo jedra: drsni obroč
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 7.500 l/min
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 20 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 7 m3/h
- Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 3/4 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 3/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - Napetost min / Nazivna napetost: 230 V
- Napetost - Napetost max / Nazivna napetost: 230 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava Kick and Drop: možna tehnologija za varčevanje z energijoMožna tehnologija za varčevanje z energijo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - material tuljave (prevleka): PA (poliamid)
- Tuljava (jedro) - Razred toplotne izolacije pogona: B
- Tuljava (jedro) - preklopna moč AC: 32 V
- A
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč DC: 8 W
- Tuljava (jedro) - Zmanjšana moč DC: 8 W
- Tuljava (jedro) - nazivna moč AC: 18 V
- A
- Tuljava (jedro) - material drsnega obroča: PTFE (politetrafluoretilen)
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Materiali - material sedeža ventila: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 8 W
- Frekvenca napetosti: 50Hz
- Vrsta izdelka
magnetni ventil
- Delovna napetost
230 V
- Obratovalni tlak (maks.)
1 bar
- Območje temperature medija
-10 do 100 °C
- Proizv. št. delov
295611
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047339 Bürkert magnetni ventil 295611 5404 230 V 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047339 Bürkert magnetni ventil 295611 5404 230 V 1 kos
Opis
Ventil 5404 je servo krmiljen batni ventil in je na voljo v različici NC in NO. Za delovanje ventila je potreben minimalni diferenčni tlak. Magnetne tuljave so stisnjene z visokokakovostno epoksi smolo. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. V povezavi s čepom po DIN EN 175301-803 oblika A ventili ustrezajo razredu zaščite IP65. Vtičnica za napravo ni vključena v obseg dobave in jo je treba naročiti posebej.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
