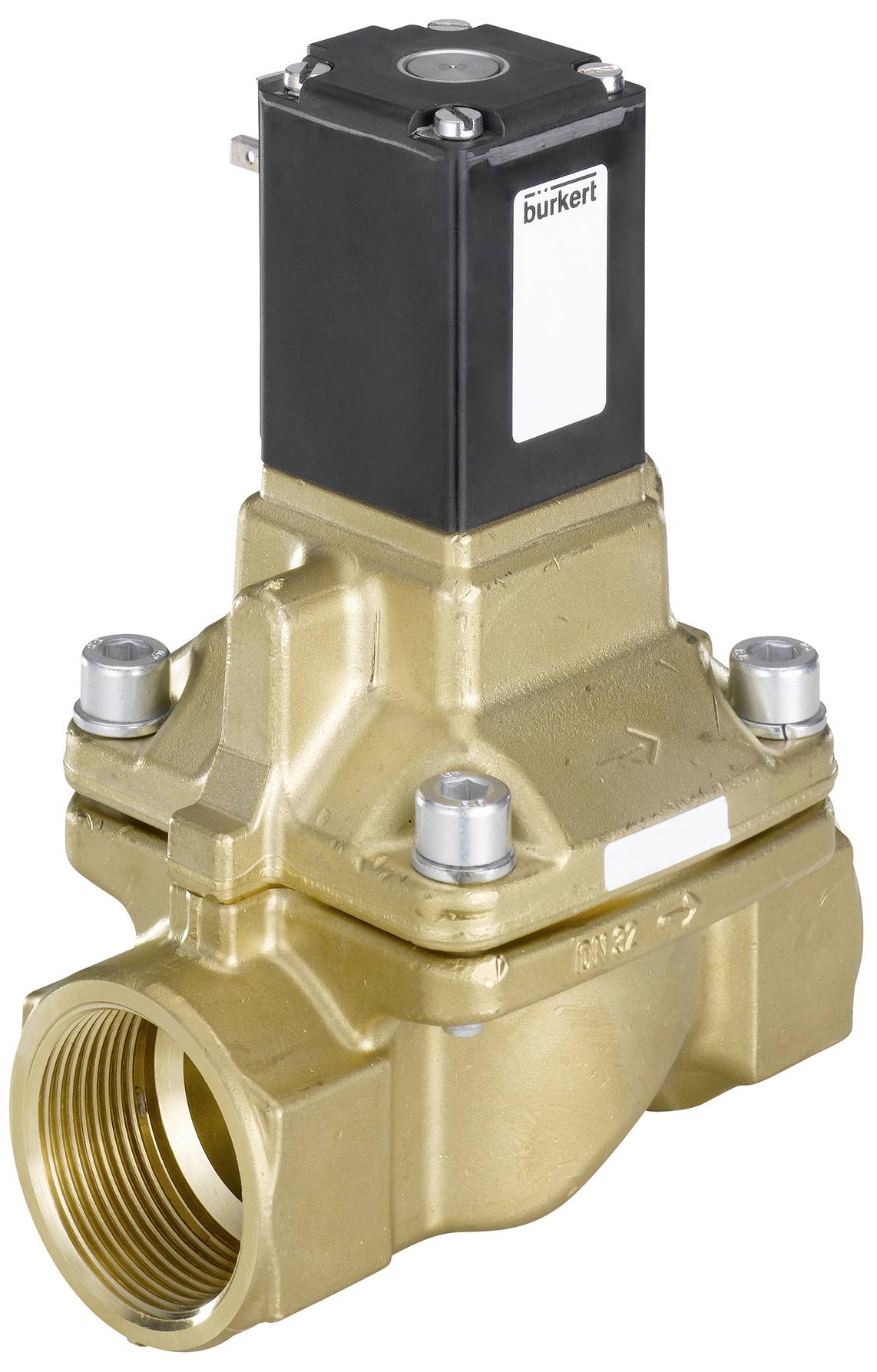

Slika je simbolična

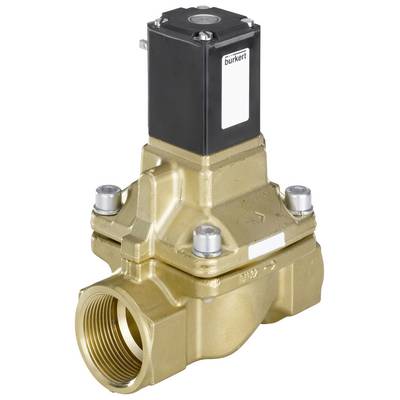

Slika je simbolična
Bürkert magnetni ventil 307267 5404 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (385,00 € / Kos)
385,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; Servo bat
- Servo krmiljen batni ventil do nazivnega premera DN50
- Eksplozijsko varne različice za 2. kat
- Primerno za uporabo s plinom in paro do 180°C
- Varnostni ventil kompresorja
- Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
Tehnične specifikacije
- Material tesnila - material tesnila krmilnega krmilnika: PTFE (politetrafluoroetilen)
- Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
- Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
- Tesnilni material - tesnjenje na zunanjo stran Material: grafit
- Tlak in temperatura - Najmanjša temperatura medija: -40 °C
- Tlak in temperatura - temperatura medija max: 160 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -40 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 1 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - nazivni tlak maks. (tekočina): 5 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 65 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 400 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 500 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: servo krmiljeno
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 100 ms
- Lastnosti naprave - preklopni čas zapiranja min: 300 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: Da
- Lastnosti naprave - vodilo jedra: drsni obroč
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 4.000 l/min
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 13 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 3,7 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 1/2 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 40 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava Kick and Drop: možna tehnologija za varčevanje z energijoMožna tehnologija za varčevanje z energijo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - tuljava Posebnost: za visoke temperature
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč DC: 12 W
- Tuljava (jedro) - Zmanjšana moč DC: 10 W
- Tuljava (jedro) - material drsnega obroča: PTFE (politetrafluoretilen)
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Materiali - material sedeža ventila: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 10 W
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
1 bar
- Material ohišja
medenina
- Priključek
G 1/2
- Obratovalna temperatura
-40 °C (min)
- Območje temperature medija
-40 do 160 °C
- Proizv. št. delov
307267
- Obratovalni tlak (min.)
1 bar
- Obratovalna temperatura (min.)
-40 °C
- Tesnilni material
PTFE
- Funkcija
2/2 zaprti, monostabilni
- Maks. temperatura medija
160 °C
- Min. temperatura medija
-40 °C
- Medij
plini
- Nazivna širina
13 mm
- Značilnosti
prirobnica
- Dolžina
65 mm
- QNN vrednost
4.000 l/min
IP65
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-40 °C
- Način delovanja
servo nadzorovano
- KV vrednost
3.7 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047054 Bürkert magnetni ventil 307267 5404 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047054 Bürkert magnetni ventil 307267 5404 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Opis
Ventil 5404 je servo krmiljen batni ventil in je na voljo kot NC in NO različici. Za delovanje ventila je potreben minimalni diferenčni tlak. Magnetne tuljave so stisnjene z visokokakovostno epoksi smolo. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. V povezavi s čepom po DIN EN 175301-803 oblika A ventili ustrezajo razredu zaščite IP65. Vtičnica za napravo ni vključena v obseg dobave in jo je treba naročiti posebej.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
