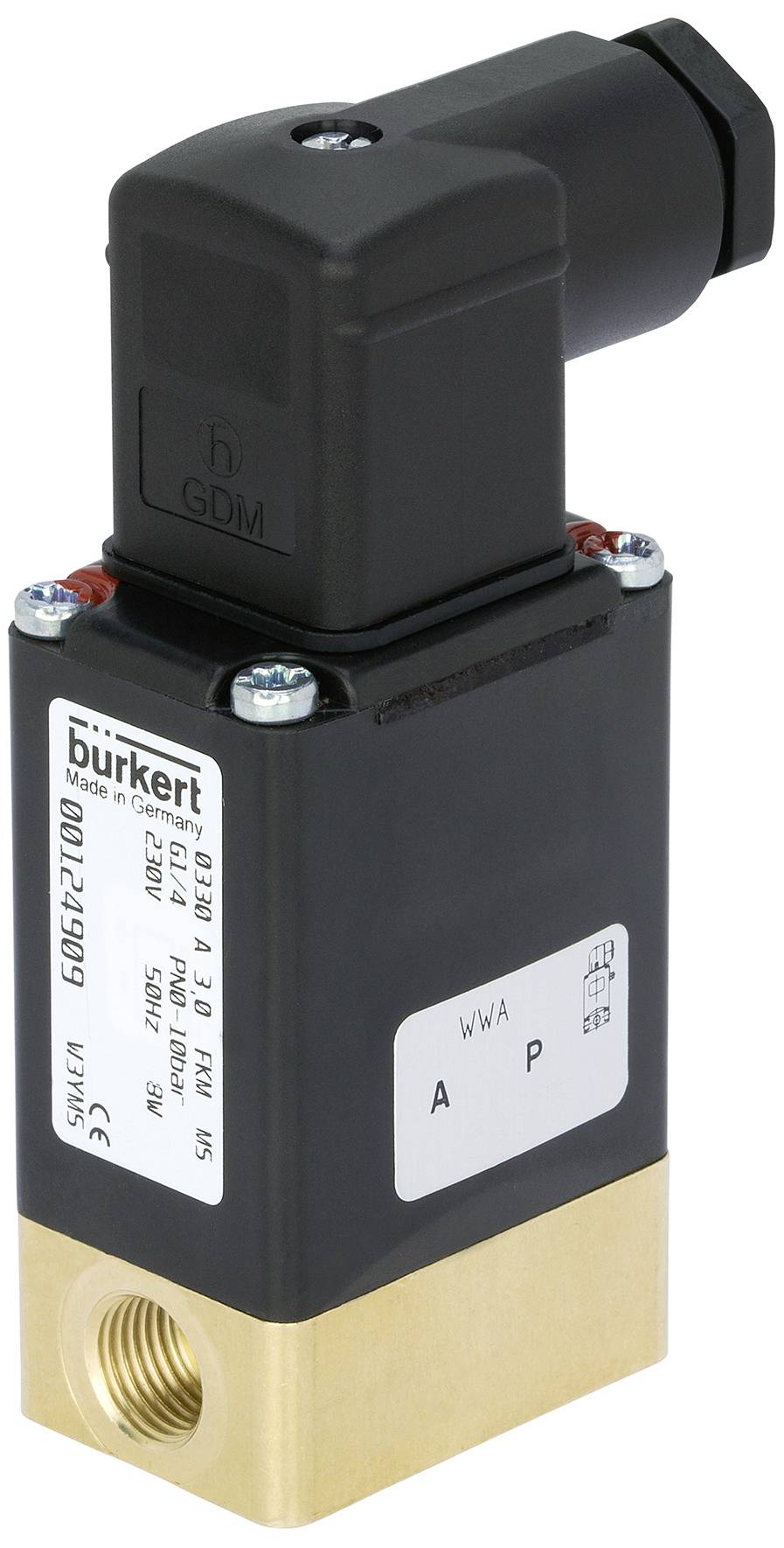

Bürkert magnetni ventil 327514 0330 24 V/DC Nazivna širina (podrobnosti) 3 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (249,99 € / Kos)
249,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil; neposredni učinek
- Neposredno delujoči ventil z ločenim medijem do nazivnega premera DN 5
- Tehnologija zgibnega sidra brez vzdrževanja
- Sistem tuljav, odporen na vibracije, z blok vijaki
- Storitvi prijazno, robustno ročno upravljanje
- Eksplozijsko varne različice
Tehnične specifikacije
- Material: medenina
- Tesnilni material: FKM
- Nazivna širina: 3 mm
- Omrežni priključek: vtičnica NPT 1/4
- Posebnost: tip vtičnice naprave 2509
- Napetost: 24 voltov
- Frekvenca: enosmerni tok
- Manjkajoči atribut: odobritev UL (na seznamu UL).
- Temperatura medija (stopinj C) (max): 90
- Temperatura okolice (stopinj C) (največ): 55
- Tlak (bar) (max): 6
- Način delovanja: 3/2-smerni; Mešalni ventil
- Poraba energije: 8 vatov
- Vrednost QNN (L/MIN): 150
- Delovni cikel (%): 100
- Odpiralni čas (msec) (max): 20
- Čas zapiranja (ms)(max): 20
- Vrednost KV (M*3/H): 0,14
- Odpiralni čas (ms)(min): 10
- Čas zapiranja (ms)(min): 10
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V/DC
- Obratovalni tlak (maks.)
6 bar
- Material ohišja
medenina
- Območje temperature medija
90 °C (max)
- Proizv. št. delov
327514
- Tesnilni material
FKM
- Funkcija
2/2-razvodni
- Maks. temperatura medija
90 °C
- Medij
agresivni mediji
- Nazivna širina
3 mm
- QNN vrednost
150 l/min
- Maks. temperatura okolice
55 °C
- KV vrednost
0.14 m³/h
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047369 Bürkert magnetni ventil 327514 0330 24 V/DC Nazivna širina (podrobnosti) 3 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047369 Bürkert magnetni ventil 327514 0330 24 V/DC Nazivna širina (podrobnosti) 3 mm 1 kos
Opis
Ventil 0330 je zložljivi armaturni ventil z neposrednim delovanjem, ločenim od medijev. Na voljo je v 3/2- in 2/2-smerni različici. Kot 3/2-smerna različica se lahko uporablja kot razdelilnik ali mešalni ventil. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Ohišje je izdelano iz medenine, nerjavečega jekla in polipropilena. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Ker je sistem tuljave ločen od medija z membrano, je ventil še posebej primeren za kritične medije, kot so agresivne kisline in alkalije. 0330 je opremljen z ročnim krmiljenjem za zagon in testiranje. Za zmanjšanje potreb po energiji so lahko vse tuljave opremljene z elektronskim reduktorjem moči ali kot impulzna različica. Preklopno stanje se lahko izvede prek povratne informacije o položaju kot binarni ali NAMUR signal.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
