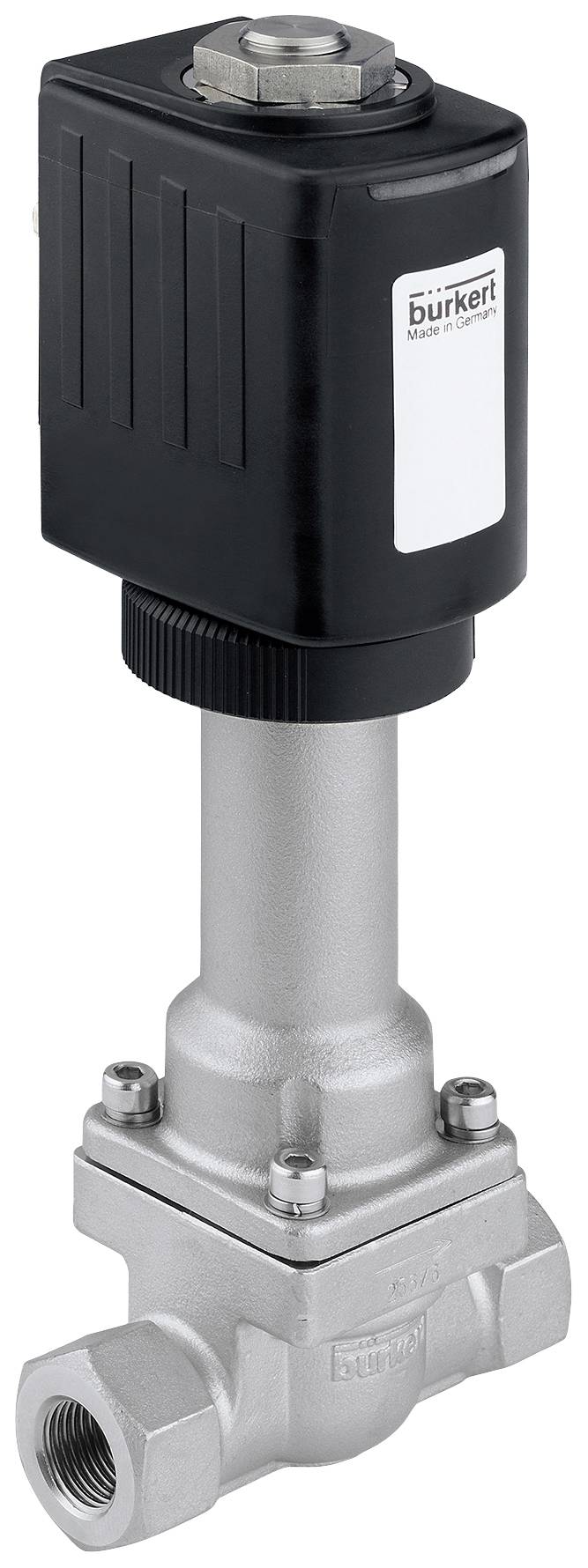

Bürkert magnetni ventil 352605 6026 24 V G 1/2 Nazivna širina (podrobnosti) 8 mm neposredno delovanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1265,00 € / Kos)
1265,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-smerni elektromagnetni ventil
- Mediji ločeni dvižni armaturni ventili do nazivnega premera DN12
- Primerno za visoka in nizka temperaturna območja (-200 °C...+180 °C)
- Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
Tehnične specifikacije
- Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
- Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
- Tesnilni material - tesnjenje na zunanjo stran Material: PTFE (politetrafluoretilen)
- Tlak in temperatura - Najmanjša temperatura medija: -200 °C
- Tlak in temperatura - temperatura medija max: 180 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -40 °C
- Tlak in temperatura - Najvišja temperatura okolja: 50 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 200 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 500 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Da
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Značilnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Da
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 100 ms
- Lastnosti naprave - preklopni čas zapiranja min: 300 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Vodilo za jedro: prevleka
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Lastnosti naprave - Obvod strukture ventila: brez obvoda
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 970 l/min
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 8 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,9 m3/h
- Nazivna velikost (Kv vrednost) - nazivna velikost glavnega ventila 1 (palec): 5/16 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 42 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava z udarcem in padcem: vključena je tehnologija za varčevanje z energijo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - preklopna moč AC: 85 V
- A
- Tuljava (jedro) - nazivna moč DC: 8,5 W
- Tuljava (jedro) - Zmanjšana moč DC: 8,5 W
- Tuljava (jedro) - nazivna moč AC: 8,5 V
- A
- Materiali - Glavni ventil Material v stiku z medijem: nerjavno jeklo
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Ročno upravljanje Tip: Ni na voljo
- Odobritve - Nazivna moč: 85 W
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/2
- Obratovalna temperatura
-200 °C (min)
- Območje temperature medija
-200 do 180 °C
- Proizv. št. delov
352605
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-200 °C
- Tesnilni material
PTFE
- Funkcija
2/2-razvodni
- Maks. temperatura medija
180 °C
- Min. temperatura medija
-200 °C
- Nazivna širina
8 mm
- QNN vrednost
970 l/min
IP65
- Maks. temperatura okolice
50 °C
- Min. temperatura okolice
-40 °C
- Način delovanja
neposredno delovanje
- KV vrednost
0.9 m³/h
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047540 Bürkert magnetni ventil 352605 6026 24 V G 1/2 Nazivna širina (podrobnosti) 8 mm neposredno delovanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047540 Bürkert magnetni ventil 352605 6026 24 V G 1/2 Nazivna širina (podrobnosti) 8 mm neposredno delovanje 1 kos
Opis
Ventil 6026 je 2/2-potni dvižni armaturni ventil z neposrednim delovanjem, ločenim od medija. Termična in hermetična ločitev tuljave in ohišja s kovinskim mehom iz nerjavečega jekla omogoča tako ekstremne temperature medija kot tudi agresivne medije. Ta oblika preprečuje nastajanje kondenzata med tekočim delom in tuljavo ter preprečuje, da bi se tuljava segrela ali zmrznila. Tuljave so stisnjene s kemično zelo odpornim epoksidom. Ventil je zato posebej primeren za aplikacije s kritičnimi mediji. Uporaba zelo trpežnega ohišja in tesnilnih materialov, kot sta nerjavno jeklo in PTFE, omogoča uporabo v kritičnih kemičnih aplikacijah. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. V povezavi s čepom po DIN EN 175301 - 803 oblika A ventili ustrezajo razredu zaščite IP65.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
