Bürkert magnetni ventil 43604 0330 24 V G 1/4 Nazivna širina (podrobnosti) 3 mm neposredno delovanje 1 kos

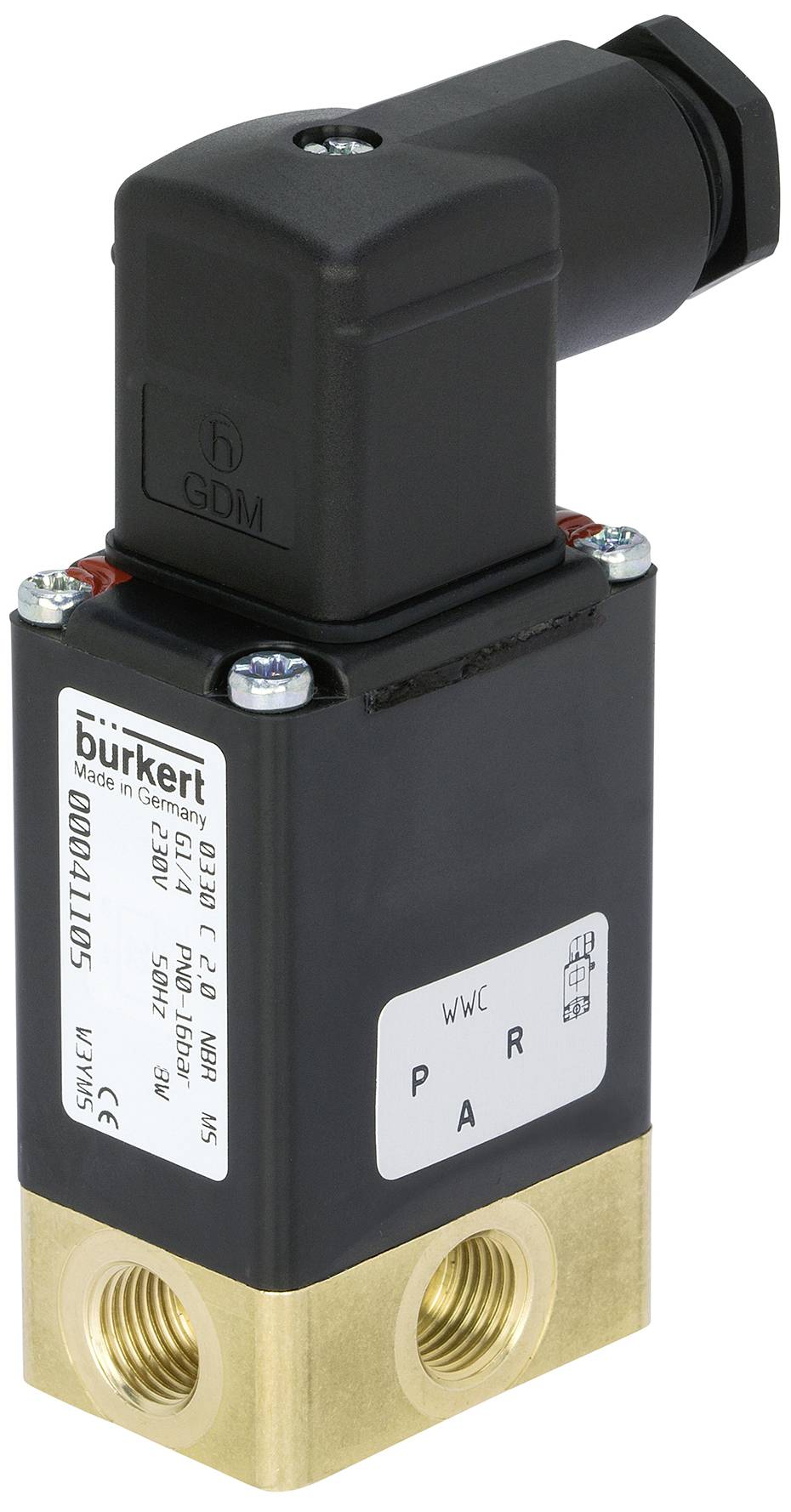

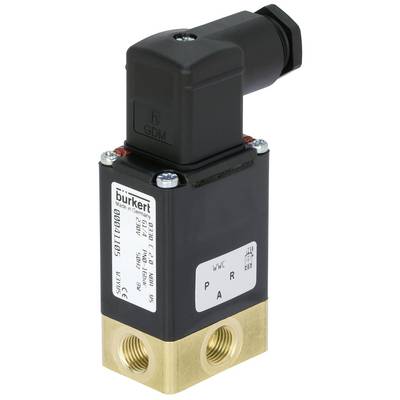

Elektromagnetni ventil znamke Bürkert z priključki in oznakami modela. Glavna uporaba v tekočinskih sistemih.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

3/2-potni elektromagnetni ventil; neposredni učinek

Neposredno delujoči ventil z ločenim medijem do nazivnega premera DN 5
Tehnologija zgibnega sidra brez vzdrževanja
Sistem tuljav, odporen na vibracije, z blok vijaki
Storitvi prijazno, robustno ročno upravljanje
Eksplozijsko varne različice

Tehnične specifikacije

Pogon - ročno upravljanje Material: PA (poliamid)
Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
Tesnilni material - material za tesnjenje sedeža Trdota po Shoru: 70
Tlak in temperatura - Najmanjša temperatura medija: 0 °C
Tlak in temperatura - Temperatura medija največ: 80 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
Tlak in temperatura - Temperatura površine največ: 155 °C
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: zgoraj
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Električna povezava - Polariteta električne povezave: nepomembna
Električni priključek - Material električnega priključka: medenina
Lastnosti naprave - Vgradna dolžina: 46 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 20 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - pretok: pod sedežem
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - Vrsta pritrditve: metrični vijaki
Lastnosti naprave - Vrsta pogona: tečajno sidro
Značilnosti naprave - Delovanje: neposredno delovanje
Lastnosti naprave - Ločevanje medijev: Da
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - odpiralni preklopni čas min: 10 ms
Lastnosti naprave - preklopni čas zapiranja min: 10 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Nazivni premer (Kv vrednost) - QNn vrednost (plin): 150 l/min
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 3 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,14 m3/h
Nazivna velikost (Kv vrednost) - nazivna velikost glavnega ventila 1 (palec): 1/8 palca
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 3 (R) (mm): 3 mm
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/4
Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
Povezava proces / linija - povezava linije 3 vrsta navoja: G
Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 1/4
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: Da
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: Da
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - nazivna moč DC: 11 W
Tuljava (jedro) - Zmanjšana moč DC: 11 W
Materiali - Glavni ventil Material v stiku z medijem: medenina
Materiali - material sedeža ventila: medenina
Način delovanja - Priključek fluidnega voda Številka: 3
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - Funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
Način delovanja - ročno upravljanje: da
Način delovanja - tip ročnega delovanja: gumb gumb
Način delovanja - ročno zaklepanje delovanja: da
Odobritve - Nazivna moč: 8 W

Vrsta izdelka: magnetni ventil

Delovna napetost: 24 V

Obratovalni tlak (maks.): 0 bar

Material ohišja: medenina

Priključek: G 1/4

Obratovalna temperatura: 0 °C (min)

Območje temperature medija: 0 do 80 °C

Proizv. št. delov: 43604

Obratovalni tlak (min.): 0 bar

Obratovalna temperatura (min.): 0 °C

Tesnilni material: nitrilni kavčuk

Funkcija: 3/2 zaprti, monostabilni

Maks. temperatura medija: 80 °C

Min. temperatura medija: 0 °C

Nazivna širina: 3 mm

Dolžina: 46 mm

QNN vrednost: 150 l/min

: IP65

Maks. temperatura okolice: 55 °C

Način delovanja: neposredno delovanje

KV vrednost: 0.14 m³/h

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047071 Bürkert magnetni ventil 43604 0330 24 V G 1/4 Nazivna širina (podrobnosti) 3 mm neposredno delovanje 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047071 Bürkert magnetni ventil 43604 0330 24 V G 1/4 Nazivna širina (podrobnosti) 3 mm neposredno delovanje 1 kos

Opis

Ventil 0330 je neposredno delujoč ventil z zložljivo armaturo, ločen od medija. Na voljo je v 3/2- in 2/2-smerni različici. Kot 3/2-smerna različica se lahko uporablja kot razdelilnik ali mešalni ventil. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Ohišje je izdelano iz medenine, nerjavečega jekla in polipropilena. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Ker je sistem tuljav ločen od medija z membrano, je ventil še posebej primeren za kritične medije, kot so agresivne kisline in alkalije. 0330 je opremljen z ročnim krmiljenjem za zagon in testiranje. Za zmanjšanje potreb po energiji so lahko vse tuljave opremljene z elektronskim reduktorjem moči ali kot impulzna različica. Preklopno stanje se lahko izvede prek povratne informacije o položaju kot binarni ali NAMUR signal.
