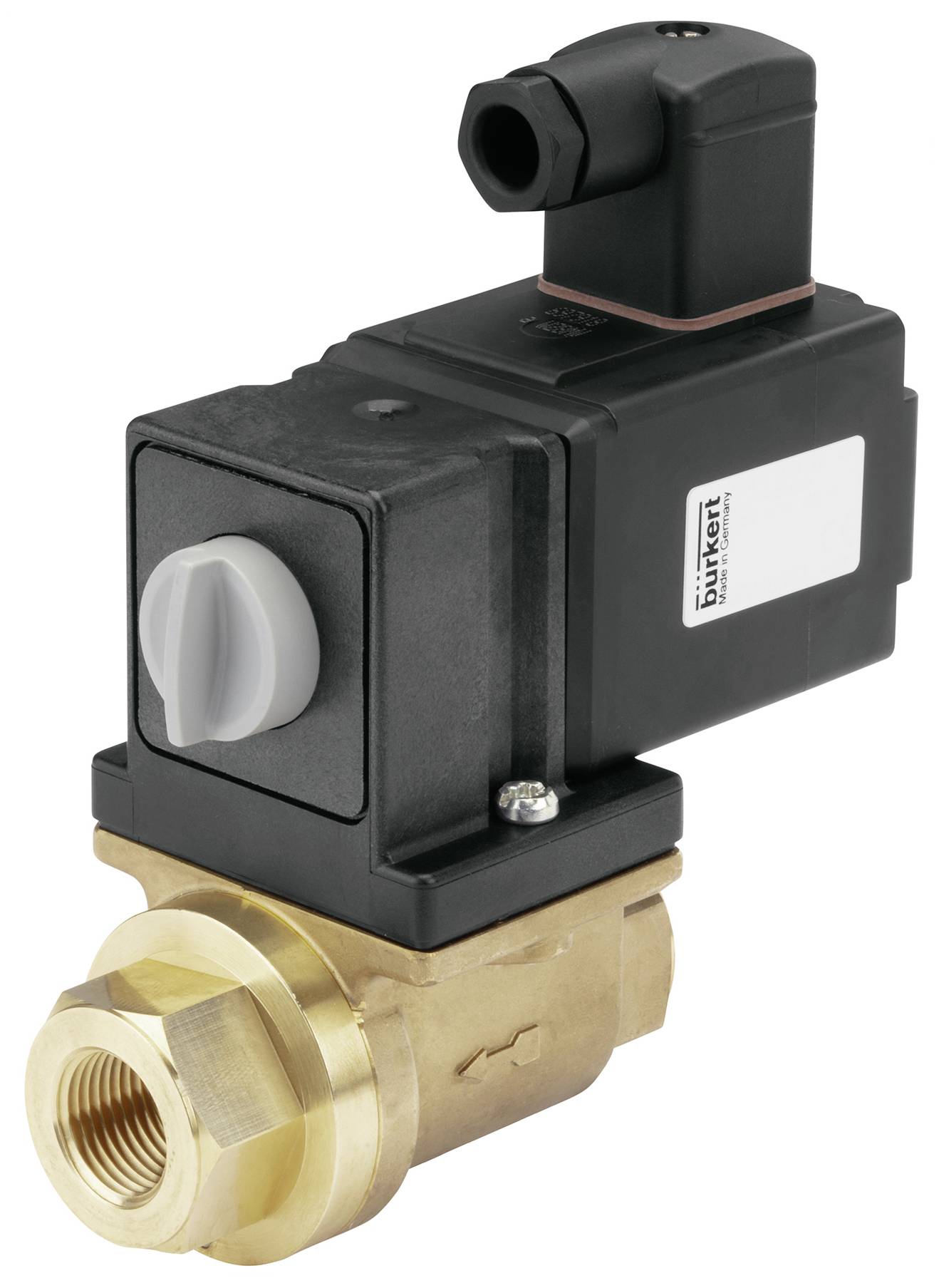

Bürkert magnetni ventil 62119 0131 24 V G 3/4 Nazivna širina (podrobnosti) 20 mm neposredno delovanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (615,00 € / Kos)
615,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil; neposredni učinek
- Neposredno delujoči ventil z ločenim medijem do nazivnega premera DN 20
- Sistem tuljav, odporen na vibracije, z blok vijaki
- Energijsko varčno zmanjšanje moči za vse različice DC
- Povečana varnost z električno povratno informacijo o položaju (izbirno)
- Robustno, servisu prijazno ročno upravljanje
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Tesnilni material - kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 90 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 50 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - nazivni tlak maks. (tekočina): 0,25 bar
- Električni priključek - vtičnica za napravo vključena v dobavo: vključena
- Električni priključek - vtičnica naprave št. artikla - tip: 00314802 - 2518
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 60 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Da
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 10 ms
- Lastnosti naprave - preklopni čas zapiranja min: 40 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 5.330 l/min
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 20 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 5 m3/h
- Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 3/4 palca
- Procesni/cevni priključek - Cevni priključek 1 tip: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Povezava proces / linija - povezava linije 2 Vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 3/4
- Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
- Povezava proces / linija - povezava linije 3 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 3/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 49 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava z udarcem in padcem: tehnologija za varčevanje z energijo ni na voljo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: F - razdelilni ventil - v položaju mirovanja, tlačni priključek 1 (P/IN) do delovnega priključka 2 (B/NO) odprt, delovni priključek 4 (A/NC) gesF - razdelilni ventil - v mirovanju položaj, tlačni priključek 1 (P/IN) do delovnega priključka 2 (B/NO) odprt, delovni priključek 4 (A/NC) skupaj
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega delovanja: gumb gumb
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: Št
- Odobritve - Nazivna moč: 16 W
- Frekvenca napetosti: 50Hz
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
PVC
- Priključek
G 3/4
- Obratovalna temperatura
-10 °C (min)
- Območje temperature medija
-10 do 90 °C
- Proizv. št. delov
62119
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-10 °C
- Tesnilni material
NBR
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
- Medij
agresivni mediji
- Nazivna širina
20 mm
- QNN vrednost
5.330 l/min
IP65
- Maks. temperatura okolice
50 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
5 m³/h
- Vrsta embalaže
Carton
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047078 Bürkert magnetni ventil 62119 0131 24 V G 3/4 Nazivna širina (podrobnosti) 20 mm neposredno delovanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047078 Bürkert magnetni ventil 62119 0131 24 V G 3/4 Nazivna širina (podrobnosti) 20 mm neposredno delovanje 1 kos
Opis
Ventil 0131 je ventil z nihajno roko z neposrednim delovanjem. Glede na uporabo so na voljo različne kombinacije tesnilnih materialov. Zahvaljujoč membranski ločitvi med pogonom in ohišjem tekočine je mogoče varno nadzorovati tudi agresivne medije, kot so kisline ali alkalije. Ponudbo zaokrožujejo plastična ohišja iz PVC-ja. Tuljave so stisnjene s kemično zelo odpornim epoksidom. Za zmanjšanje porabe električne energije imajo vse različice z enosmernim tokom v tuljavi vlito elektroniko »brcni in spusti«. Izbirni električni indikator položaja zanesljivo zazna preklopni položaj. Skladnosti s KTW in W270 so na voljo za aplikacije v sektorju pitne vode. Različice tipa 0131 s skladnostjo z DIN EN 45545:2016 (standardni deli 2 in 5) – Na voljo so tudi protipožarna zaščita v tirnih vozilih.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
