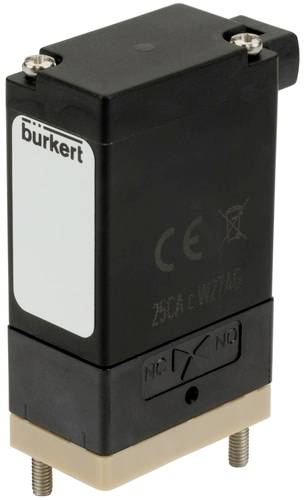

Bürkert magnetni ventil 79901 0127 24 V 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (244,99 € / Kos)
244,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil za agresijo. mediji
- Za najvišje zahteve glede kemične odpornosti
- Kompaktna zasnova s 16-milimetrskimi dimenzijami odprtin in Cv vrednostjo do 0,058
- Dokazana zanesljivost od leta 1993
- Prilagodljiva zasnova za aplikacije po meri
- Visoka protitlačna tesnost, odlična možnost splakovanja in 100-odstotni delovni cikel
Tehnične specifikacije
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: FFKM (perfluoro guma)
- Tlak in temperatura - temperatura medija min: 10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: 10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Nazivni tlak največ: 2 bara
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vtični čep za vtiče naprave tipa 1054 in 1057
- Električni priključek - Položaj električnega priključka: zgoraj
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Električna povezava - Polariteta električne povezave: nepomembna
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Vrsta pogona: rocker
- Lastnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Da
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - skupna širina (nominalna vrednost): 16 mm
- Lastnosti naprave - Tipični odprti preklopni čas: 25 ms
- Lastnosti naprave - Tipični preklopni čas zapiranja: 25 ms
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 33 l/min
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,03 m3/h
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 1,5 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4-28
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: UNF ravno dno
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 Vrsta navoja: UNF ravno dno
- Priključek za proces / linijo - linijska povezava 2 oznaka navoja: 1/4-28
- Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
- Priključek na proces / linijo - priključek na linijo 3 tip navoja: UNF ravno dno
- Priključek za proces / linijo - linijska povezava 3 oznaka navoja: 1/4-28
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: Da
- Tuljava (jedro) - ožičenje tuljave LED: Da
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: Varistor
- Tuljava (jedro) - usmernik ožičenja tuljave: Da
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave Prosta dioda redundantna: št
- Tuljava (jedro) - Vrsta tuljave: trdno integrirana
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - nazivna moč DC: 3,5 W
- Tuljava (jedro) - Barva pokrova tuljave: prozorna
- Materiali - Fluidno ohišje Material: ETFE (etilen tetrafluoretilen)
- Materiali - Material ventila v stiku z okoljem: PA (poliamid)
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - Funkcija ventila: T - univerzalno uporabno - priključek 1 (P/NC), 2 (A/in/out) in 3 (R/NO) glede na aplikacijo T - univerzalno uporabno - priključek 1 (P/NC) ), 2 (A/in/out) in 3 (R/NO) po uporabi
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 3 W
- Frekvenca napetosti: 50/60 Hz
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Območje temperature medija
10 do 50 °C
- Proizv. št. delov
79901
- Obratovalni tlak (min.)
2 bar
- Maks. temperatura medija
50 °C
- Min. temperatura medija
10 °C
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
10 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047080 Bürkert magnetni ventil 79901 0127 24 V 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047080 Bürkert magnetni ventil 79901 0127 24 V 1 kos
Opis
Kot pionir majhnih ventilov z ločenimi mediji je Bürkertov edinstven elektromagnetni ventil tipa 0127 vnaprej določen za uporabo v laboratorijih, medicinski in analitični tehnologiji. S svojo rocker tehnologijo, ki upravlja ločevalno membrano med pogonom in tekočino, še danes postavlja standarde. Zagotavlja natančno preklapljanje tudi najmanjših količin agresivnih medijev z minimalnim vnosom temperature skozi tuljavo. Prav tako je zelo enostaven za izpiranje in ga odlikuje minimalna notranja prostornina in skoraj nič mrtvega prostora. Ventili so lahko nameščeni na priključnih ploščah in na zahtevo ožičeni s centralno napeljavo. Na zahtevo so na voljo posebne različice z nizkim mrtvim prostorom.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
