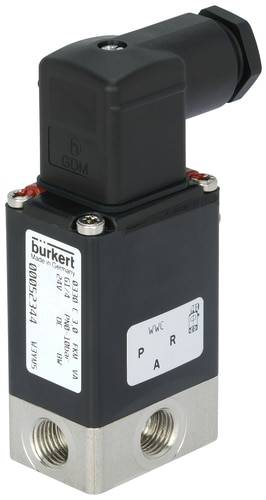

Bürkert neposredno upravljanje ventila 124938 0330 24 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm neposredno de
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (365,00 € / Kos)
365,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Medijsko ločen ventil
- Z ročnim prekrivanjem
- Enostavno na rahlo umazanem mediju
- Za tekoče, plinaste in agresivne medije
- Dolga življenjska doba tudi pri suhem teku
- Vse medijske povezave na enem nivoju
Tehnične specifikacije
- Priključek kabla G 1/4 "
- Nazivni premer 3,0 mm
- Kv vrednost 0,18 m³ / h
- Tlačno območje 0 - 8 barov
- Napetost 024 V / 50 Hz
- Srednja temperatura od 0 do +90 ° C
- Temperatura okolice max. +55 ° C
- Viskoznost max. 37 mm² / s
- Odpiralni čas 8 - 15 ms
- Čas zaključka 8 - 15 ms
- Poraba električne energije 30 VA (obleka), 15 VA (delovanje), 8 W (topla tuljava)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
24 V/AC
- Obratovalni tlak (maks.)
8 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/4 objemka
- Obratovalna temperatura
0 °C (min)
- Območje temperature medija
0 do +90 °C
- Proizv. št. delov
124938
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
0 °C
- Tesnilni material
FKM
- Funkcija
3/2 razvodni
- Teža
0.460 kg
- Maks. temperatura medija
+90 °C
- Min. temperatura medija
0 °C
- Medij
agresivni mediji
- Nazivna širina
3 mm
- Značilnosti
objemka
- Širina
34 mm
- Dolžina
46 mm
- QNN vrednost
195 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- Način delovanja
neposredno delovanje
- KV vrednost
3 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623831 Bürkert neposredno upravljanje ventila 124938 0330 24 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm neposredno de
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623831 Bürkert neposredno upravljanje ventila 124938 0330 24 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm neposredno de
Opis
Magnetni ventil z neposrednim delovanjem z edinstveno tehnologijo tečajnih armatur Bürkerts. Magnetni sistem in srednji prostor sta ločena s sistemom ločevalne membrane. Ventil je zelo robusten, hitro preklopljiv in ima dolgo življenjsko dobo tudi pri suhem teku.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Medijsko ločen elektromagnetni ventil z neposrednim delovanjem
- Univerzalna funkcija, poljubna smer toka
- Material ohišja nerjavno jeklo
- Tesnilni material FKM
- Material tuljave epoksi
- Tuljava toplotne izolacije H
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 3/2-smerni ventil z direktnim krmiljenjem Bürkert 124938 24 V/AC G 1/4 nazivna širina 3 mm ohišje iz nerjavečega jekla, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
