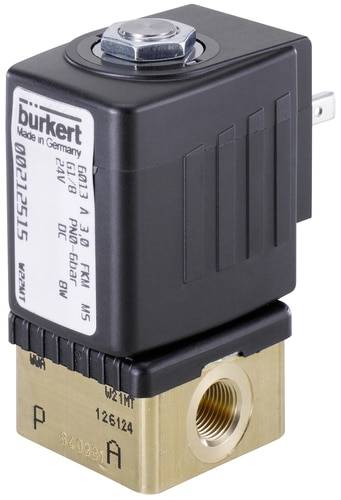

Slika je simbolična
Slika je simbolična
Bürkert neposredno upravljanje ventila 136022 6013 230 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm neposredno d
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (154,99 € / Kos)
154,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Majhna izvedba
- direktno deluje
- FKM tesnilo kot standard
- Drsni vreten je mogoče zasukati 4 x 90 °
- hitro preklapljanje
- Primeren za tehnični vakuum
- Za uporabo pri visoki temperaturi
Tehnične specifikacije
- Nazivni premer 3,0 mm
- Cevni priključek G 1/4 "
- Kv vrednost 0,23 m³ / h
- Tlačno območje 0 - 10 barov
- Napetost 230 V / 50 Hz
- Viskoznost max. 21 mm² / s
- Odpiralni čas 20 ms
- Čas zaključka 30 ms
- Poraba električne energije 10 W, 24 VA (obleka), 17 VA (delovanje)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
230 V/AC
- Obratovalni tlak (maks.)
14 bar
- Material ohišja
medenina
- Priključek
G 1/4 objemka
- Območje temperature medija
-40 do +180 °C
- Proizv. št. delov
136022
- Obratovalni tlak (min.)
0 bar
- Tesnilni material
PTFE
15 % grafit
- Funkcija
2/2-razvodni
- Teža
0.532 kg
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-40 °C
- Medij
nevtralni mediji
- Nazivna širina
3 mm
- Značilnosti
objemka
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
-40 °C
- Način delovanja
neposredno delovanje
- KV vrednost
3.83 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 625162 Bürkert neposredno upravljanje ventila 136022 6013 230 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm neposredno d
Navodila za uporabo in varnost
Navodila za uporabo in varnost 625162 Bürkert neposredno upravljanje ventila 136022 6013 230 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm neposredno d
Opis
Majhen magnetni ventil se uporablja za zaklepanje, doziranje, polnjenje in odzračevanje.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni magnetni ventil Klein
- Zaprto v mirovanju
- Material ohišja medenina
- Tesnilni material PTFE
- Mediji: nevtralni plini in tekočine (kot so stisnjen zrak, voda, hidravlično olje, tehnični vakuum)
- Material tuljave epoksidni razred H
- Napetostna toleranca ± 10%
- Nazivni način: Enoten ventil neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil z direktnim krmiljenjem Bürkert 136022 230 V/AC G 1/4 nazivna širina 3 mm ohišje iz medenine, tesnilni material PTFE, 15 % grafit
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
