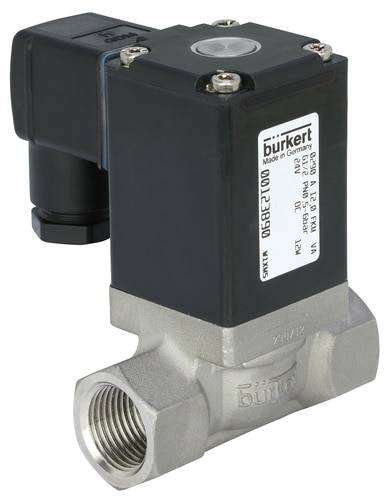

Bürkert neposredno upravljanje ventila 18121 0290 24 V/AC G 1 objemka 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1059,00 € / Kos)
1059,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Preklop z diferenčnega tlaka 0 barov
- primerno vakuumsko
- zanesljiv
- Robustna
Tehnične specifikacije
- Linijska povezava G 1 "
- Nominalna širina 25,0 mm
- Kv vrednost 10,0 m³ / h
- Tlačno območje 0 - 16 barov
- Napetost 024 V / 50 Hz
- Srednja temperatura od 0 do +120 ° C
- Temperatura okolice max. +55 ° C
- Odpiralni čas 100 - 250 ms
- Čas zaključka 700 - 2000 ms
- Poraba električne energije 120 VA (obleka), 32 VA 16 W (delovanje)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
24 V/AC
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1 objemka
- Območje temperature medija
0 do +120 °C
- Proizv. št. delov
18121
- Obratovalni tlak (min.)
0 bar
- Tesnilni material
FKM
- Funkcija
2/2-razvodni
- Teža
1.800 kg
- Maks. temperatura medija
+120 °C
- Min. temperatura medija
0 °C
- Medij
nevtralni mediji
- Značilnosti
objemka
- Širina
70 mm
- Višina
131 mm
- Dolžina
115 mm
- QNN vrednost
10700 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- KV vrednost
166.67 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623638 Bürkert neposredno upravljanje ventila 18121 0290 24 V/AC G 1 objemka 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623638 Bürkert neposredno upravljanje ventila 18121 0290 24 V/AC G 1 objemka 1 kos
Opis
Ta močan dvosmerni ventil s servo-membrano in fiksnim pozitivnim dvigom je običajno zaprt. Kot nalašč za vakuumske ali zaprte tokokroge, za nevtralne pline in tekočine.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Prisilni priključni ventil
- Običajno zaprto
- Material ohišja nerjavno jeklo
- Tesnilni material FKM
- Epoksidni material tuljave (razred H)
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Stopnja zaščite IP65 z vtičnico
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil z direktnim krmiljenjem Bürkert 18121 24 V/AC G 1 ohišje iz nerjavečega jekla, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
