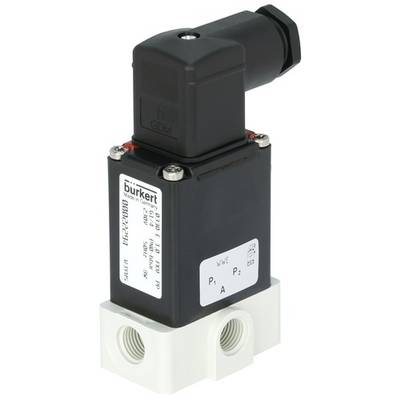

Slika je simbolična

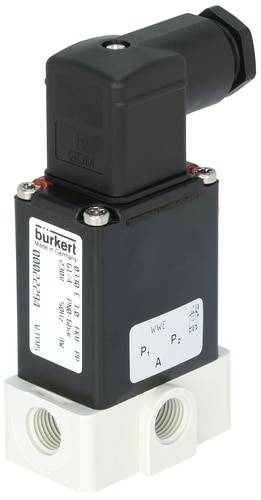

Slika je simbolična
Bürkert neposredno upravljanje ventila 20528 0330 24 V/DC G 1/4 objemka Nazivna širina (podrobnosti) 4 mm neposredno del
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (265,00 € / Kos)
265,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Neposredno delovanje z ločevalno membrano
- Za agresivne medije
- Standardno z ročnim prekrivanjem
Tehnične specifikacije
- Priključek kabla G 1/4 "
- Nominalni premer 4,0 mm
- Kv vrednost 0,30 m³ / h
- Tlačno območje 0 - 4 bara
- Napetost 024 V / DC
- Srednja temperatura od 0 do +80 ° C
- Temperatura okolice max. +55 ° C
- Odpiralni čas 10 - 20 ms
- Čas zaključka 10 - 20 ms
- Poraba električne energije 8/11 W (toplo / hladno)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
24 V/DC
- Obratovalni tlak (maks.)
4 bar
- Material ohišja
polipropilen
- Priključek
G 1/4 objemka
- Obratovalna temperatura
0 °C (min)
- Območje temperature medija
0 do +80 °C
- Proizv. št. delov
20528
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
0 °C
- Tesnilni material
FKM
- Funkcija
3/2 razvodni
- Teža
0.330 kg
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
0 °C
- Medij
agresivni mediji
- Nazivna širina
4 mm
- Značilnosti
p-priključek g 1/4
- Širina
34 mm
- Dolžina
56 mm
- QNN vrednost
325 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- Način delovanja
neposredno delovanje
- KV vrednost
5 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623542 Bürkert neposredno upravljanje ventila 20528 0330 24 V/DC G 1/4 objemka Nazivna širina (podrobnosti) 4 mm neposredno del
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623542 Bürkert neposredno upravljanje ventila 20528 0330 24 V/DC G 1/4 objemka Nazivna širina (podrobnosti) 4 mm neposredno del
Opis
Tip 0124 je 3 / dvosmerni tečajni elektromagnetni ventil z armaturo. Prilagodljiva membrana zagotavlja hermetično tesnjenje pred agresivnimi snovmi.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Neposredno delovanje skozi ventil
- razdelilni ventil
- ohišje PP
- Tesnilni material FKM
- Z ročnim preglasovanjem
- Epoksidni material tuljave (razred H)
- Napetostna toleranca ± 10%
- Nazivni način: prekinitveni 40-odstotni delovni cikel (30 min)
- Električni priključek Vtiči vtičnice v skladu z DIN EN 175301-803 obrazec A (prej DIN 43650)
- Stopnja zaščite IP65 z vtičnico
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 3/2-smerni ventil z direktnim krmiljenjem Bürkert 20528 24 V/DC G 1/4 nazivna širina 4 mm ohišje iz polipropilena, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
