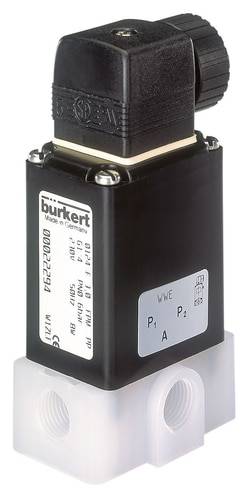

Bürkert neposredno upravljanje ventila 22294 0330 230 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (265,00 € / Kos)
265,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Neposredno delovanje z ločevalno membrano
- Za agresivne medije
- Standardno z ročnim prekrivanjem
Tehnične specifikacije
- Priključek kabla G 1/4 "
- Nazivni premer 3,0 mm
- Kv vrednost 0,25 m³ / h
- Tlačno območje 0 - 6 barov
- Napetost 230 V / 50 Hz
- Srednja temperatura od 0 do +80 ° C
- Temperatura okolice max. +55 ° C
- Odpiralni čas 8 - 15 ms
- Čas zaključka 8 - 15 ms
- Poraba električne energije 30 VA (obleka), 15/8 VA / W (delovanje)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
230 V/AC
- Obratovalni tlak (maks.)
6 bar
- Material ohišja
polipropilen
- Priključek
G 1/4 objemka
- Območje temperature medija
0 do +80 °C
- Proizv. št. delov
22294
- Obratovalni tlak (min.)
0 bar
- Tesnilni material
FKM
- Funkcija
3/2 razvodni
- Teža
0.330 kg
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
0 °C
- Medij
agresivni mediji
- Nazivna širina
3 mm
- Širina
34 mm
- Dolžina
56 mm
- QNN vrednost
250 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- KV vrednost
4.17 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623546 Bürkert neposredno upravljanje ventila 22294 0330 230 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623546 Bürkert neposredno upravljanje ventila 22294 0330 230 V/AC G 1/4 objemka Nazivna širina (podrobnosti) 3 mm 1 kos
Opis
Tip 0124 je 3 / dvosmerni tečajni elektromagnetni ventil z armaturo. Prilagodljiva membrana zagotavlja hermetično tesnjenje pred agresivnimi snovmi.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Neposredno delovanje skozi ventil
- mešalni ventil
- ohišje PP
- Tesnilni material FKM
- Z ročnim preglasovanjem
- Epoksidni material tuljave (razred H)
- Napetostna toleranca ± 10%
- Nazivni način: prekinitveni 40-odstotni delovni cikel (30 min)
- Električni priključek Vtiči vtičnice v skladu z DIN EN 175301-803 obrazec A (prej DIN 43650)
- Stopnja zaščite IP65 z vtičnico
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 3/2-smerni ventil z direktnim krmiljenjem Bürkert 22294 230 V/AC G 1/4 nazivna širina 3 mm ohišje iz polipropilena, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
