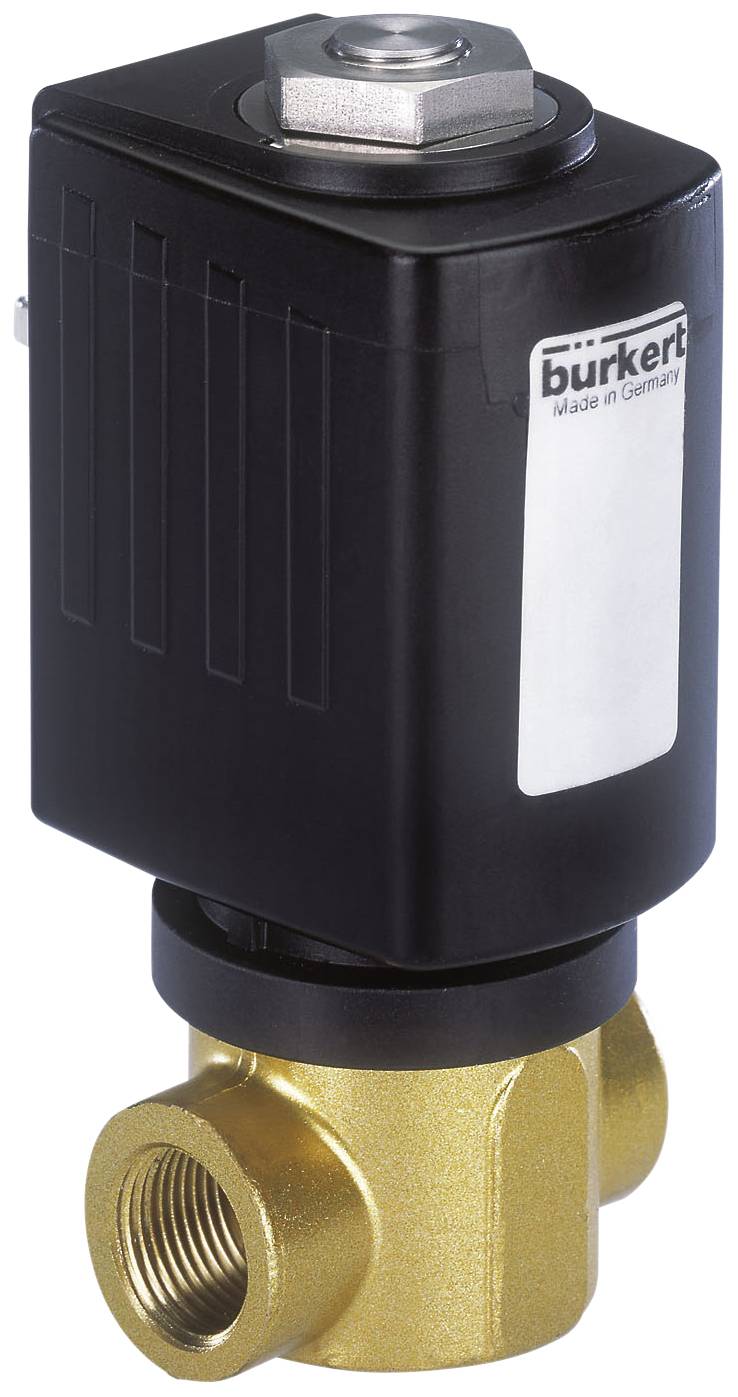

Bürkert neposredno upravljanje ventila 228504 6027 Kompakt 230 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 8 mm nepo
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (375,00 € / Kos)
375,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Kompaktna izvedba
- direktno deluje
- FKM tesnilo kot standard
- Drsni vreten je mogoče zasukati 4 x 90 °
- Primeren za tehnični vakuum
Tehnične specifikacije
- Nazivni premer 8,0 mm
- Priključni tulec cevi 1/2 "
- Kv vrednost 1,6 m³ / h
- Tlačno območje 0 - 3 bara
- Napetost 230 V / 50 Hz
- Srednja temperatura od -10 do +140 ° C
- Temperatura okolice od -10 do +55 ° C
- Viskoznost max. 21 mm² / s
- Odpiralni čas 10 - 20 ms
- Čas zaključka 20 - 30 ms
- Poraba električne energije 105 VA obleka, 37 VA delovanje (topla tuljava) 16 W
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
230 V/AC
- Obratovalni tlak (maks.)
3 bar
- Material ohišja
medenina
- Priključek
G 1/2 objemka
- Obratovalna temperatura
-10 °C (min)
- Območje temperature medija
-10 do +100 °C
- Proizv. št. delov
228504
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-10 °C
- Tesnilni material
FKM
- Funkcija
2/2-razvodni
- Teža
0.815 kg
- Maks. temperatura medija
+100 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni mediji
- Nazivna širina
8 mm
- Značilnosti
objemka
- Dolžina
55 mm
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
26.67 l/min
- Globina
84 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 625686 Bürkert neposredno upravljanje ventila 228504 6027 Kompakt 230 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 8 mm nepo
Navodila za uporabo in varnost
Navodila za uporabo in varnost 625686 Bürkert neposredno upravljanje ventila 228504 6027 Kompakt 230 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 8 mm nepo
Opis
Neposredno delujoči magnetni ventil se uporablja za blokiranje, doziranje, polnjenje in odzračevanje. Sistem Aufsteckmagnets je modularen. Tuljava se lahko zasuka za 360 °.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni kompakten magnetni ventil
- Odprto v mirovanju
- Material ohišja medenina
- Tesnilni material FKM
- Mediji: vakuum, nevtralni plini in tekočine (npr. Stisnjen zrak, voda, hidravlično olje)
- Epoksidni material tuljave (razred H)
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil z direktnim krmiljenjem Bürkert 228504 230 V/AC G 1/2 nazivna širina 8 mm ohišje iz medenine, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
