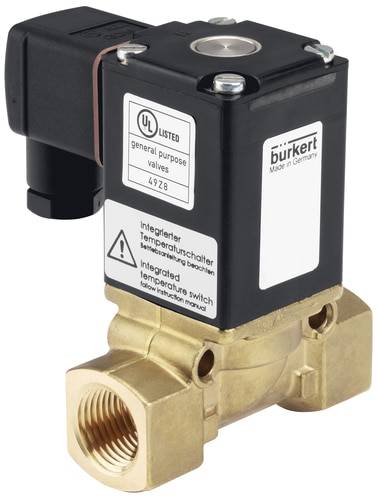

Slika je simbolična
Slika je simbolična
Bürkert neposredno upravljanje ventila 45290 0290 230 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20.0 mm zaprti pol
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
4 kos - zaloga Nemčija
Število
Skupaj (285,00 € / Kos)
285,00 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Poudarki in podrobnosti
- Preklop z diferenčnega tlaka 0 barov
- primerno vakuumsko
- zanesljiv
- Robustna
Tehnične specifikacije
- Priključek kabla G 3/4 "
- Nominalna širina 20,0 mm
- Kv vrednost 5,0 m³ / h
- Tlačno območje 0 - 16 barov
- Napetost 230 V / 50 Hz
- Srednja temperatura od -30 do +120 ° C
- Temperatura okolice max. +55 ° C
- Odpiralni čas 100 - 250 ms
- Čas zaključka 700 - 2000 ms
- Poraba električne energije 120 VA (obleka), 32 VA 16 W (delovanje)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
230 V/AC
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
medenina
- Priključek
G 3/4 objemka
- Obratovalna temperatura
-30 °C (min)
- Območje temperature medija
-30 do +120 °C
- Proizv. št. delov
45290
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-30 °C
- Tesnilni material
EPDM
- Funkcija
2/2-razvodni
- Teža
1.400 kg
- Maks. temperatura medija
+120 °C
- Min. temperatura medija
-30 °C
- Medij
nevtralni mediji
- Nazivna širina
20.0 mm
- Značilnosti
objemka
- Širina
60 mm
- Višina
122 mm
- Dolžina
100 mm
- QNN vrednost
5300 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- Način delovanja
zaprti položaj
- KV vrednost
83.33 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623652 Bürkert neposredno upravljanje ventila 45290 0290 230 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20.0 mm zaprti pol
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623652 Bürkert neposredno upravljanje ventila 45290 0290 230 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20.0 mm zaprti pol
Opis
Ta močan dvosmerni ventil s servo-membrano in fiksnim pozitivnim dvigom je običajno zaprt. Kot nalašč za vakuumske ali zaprte tokokroge, za nevtralne pline in tekočine.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Prisilni priključni ventil
- Običajno zaprto
- Material ohišja medenina
- Tesnilni material EPDM
- Epoksidni material tuljave (razred H)
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Stopnja zaščite IP65 z vtičnico
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil z direktnim krmiljenjem Bürkert 45290 230 V/AC G 3/4 ohišje iz medenine, tesnilni material EPDM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
