Bürkert pnevmatsko upravljanje ventila 178699 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
20 kos - zaloga Nemčija
Število
Skupaj (419,00 € / Kos)
419,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Bürkert pnevmatsko upravljanje ventila 178699 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
- Za medije do +180 ° C
- Visoke stopnje pretoka
- Dolga življenjska doba
- Optični indikator položaja serijsko
- Vrtljiva pogonska glava za poravnavo povezav krmilnega zraka
- Minimalna nadzorna poraba zraka s pakiranjem
- Obsežen izbor velikosti pogonov omogoča optimalne, varčne kombinacije pogonov
- Nizek zapiralni učinek s tekočinami zaradi pretoka pod sedežem
Tehnične specifikacije
- Linijska povezava G 11/4 "
- Nazivna širina 32 mm
- Velikost pogona Ø 80 mm
- Kv vrednost 27 m³ / h
- Nadzorni tlak 5,0 do 10 barov
- 14 barov delovnega tlaka do +180 ° C
- Srednja temperatura -10 do +180 ° C
- Temperatura okolice -10 do +60 ° C
- Vrsta izdelka
pnevmatsko upravljanje ventila
- Material ohišja
rdeča litina
- Priključek
G 1 1/4 objemka
- Obratovalni tlak (maks.)
14 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
178699
- Velikost pogona - premer
80 mm
- Velikost
80
- Obratovalni tlak (min.)
0 bar
- Tesnilni material
PTFE
- Funkcija
2/2-razvodni
- Teža
3.050 kg
- Območje temperature medija
-10 do +180 °C
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni mediji
- Nazivna širina
32 mm
- Značilnosti
p-priključek g 1/4
- Širina
240 mm
- Višina
205 mm
- Dolžina
110 mm
- Nadzor pritiska (maks.)
10 bar
- Nadzor pritiska (min.)
5 bar
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
položaj normalno zaprt
- KV vrednost
450 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623990 Bürkert pnevmatsko upravljanje ventila 178699 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623990 Bürkert pnevmatsko upravljanje ventila 178699 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
Opis

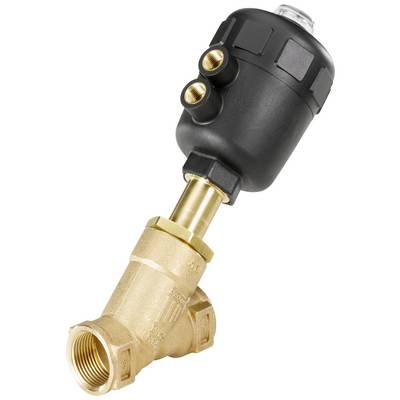

Zunanje krmiljen kotni sedežni ventil je sestavljen iz pnevmatsko delujočega batnega pogona in dvosmernega ohišja ventila. Preizkušena samonastavljiva in brez vzdrževanja embalaža polnilnega zaboja zagotavlja visoko stopnjo tesnosti in dolgo življenjsko dobo. Poenostavljeno poševno ohišje sedeža omogoča visoke stopnje pretoka.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2-smerni kotni sedežni ventil s pretokom pod sedežem
- Vzmetna sila zaprta
- Ohišje material gunmetal
- Pogonski material poliamid
- Tesnilni material PTFE
- Univerzalno se uporablja za tekočine, pline in paro
- Viskoznost največ 600 mm² / s
- Polnila PTFE V-obročki z vzmetno kompenzacijo
- Kateri koli položaj namestitve, po možnosti s pogonom navzgor
- Nadzirajte srednji zrak in nevtralne pline
- Krmilni zračni priključek G 1/4 "
Obseg dostave
- 2/2-smerni zračno krmiljen ventil Bürkert 178699 G 1 1/4 ohišje iz rdeče litine, tesnilni material PTFE
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. .
