Bürkert pnevmatsko upravljanje ventila 187556 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (255,00 € / Kos)
255,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert pnevmatsko upravljanje ventila 187556 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
- Za medije do +180 ° C
- Visoke stopnje pretoka
- Dolga življenjska doba
- Optični indikator položaja serijsko
- Vrtljiva pogonska glava za poravnavo povezav krmilnega zraka
- Minimalna nadzorna poraba zraka s pakiranjem
- Obsežen izbor velikosti pogonov omogoča optimalne, varčne kombinacije pogonov
- Optimizirana pogonska kombinacija za pline in paro
- PPS glava za vroča okolja
Tehnične specifikacije
- Linijska povezava G 1 "
- Nazivna širina 25 mm
- Velikost pogona Ø 50 mm
- Kv vrednost 14,5 m³ / h
- Za regulacijski tlak glejte diagram tlaka v podatkovnem listu
- Največ 16 barov obratovalni tlak do +180 ° C
- Srednja temperatura -10 do +180 ° C
- Temperatura okolice +5 do +140 ° C
- Vrsta izdelka
pnevmatsko upravljanje ventila
- Material ohišja
rdeča litina
- Priključek
G 1 objemka
- Obratovalni tlak (maks.)
16 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
187556
- Velikost pogona - premer
50 mm
- Velikost
50
- Obratovalni tlak (min.)
0 bar
- Tesnilni material
PTFE
- Funkcija
2/2-razvodni
- Teža
1.200 kg
- Območje temperature medija
-10 do +180 °C
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni mediji
- Nazivna širina
25 mm
- Značilnosti
p-priključek g 1/4
- Širina
181 mm
- Višina
152 mm
- Dolžina
90 mm
- Nadzor pritiska (maks.)
10 bar
- Nadzor pritiska (min.)
2.7 bar
- Maks. temperatura okolice
+140 °C
- Min. temperatura okolice
+5 °C
- Način delovanja
položaj normalno zaprt
- KV vrednost
166.67 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 624075 Bürkert pnevmatsko upravljanje ventila 187556 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 624075 Bürkert pnevmatsko upravljanje ventila 187556 2000 Material ohišja rdeča litina Tesnilni material PTFE 1 kos
Opis

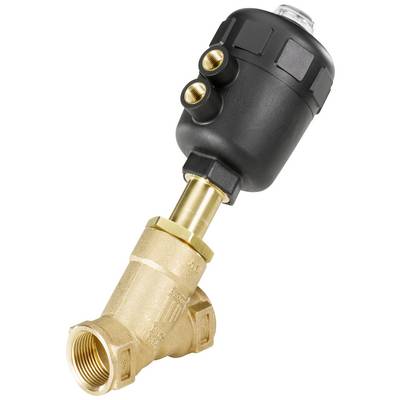

Zunanje krmiljen kotni sedežni ventil je sestavljen iz pnevmatsko delujočega batnega pogona in dvosmernega ohišja ventila. Preizkušena samonastavljiva in brez vzdrževanja embalaža polnilnega zaboja zagotavlja visoko stopnjo tesnosti in dolgo življenjsko dobo. Poenostavljeno poševno ohišje sedeža omogoča visoke stopnje pretoka.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2-smerni kotni sedežni ventil s pretokom skozi sedež
- Vzmetna sila zaprta
- Ohišje material gunmetal
- Pogonski material PPS
- Tesnilni material PTFE
- Za pline in paro
- Viskoznost največ 600 mm² / s
- Polnila PTFE V-obročki z vzmetno kompenzacijo
- Kateri koli položaj namestitve, po možnosti s pogonom navzgor
- Nadzirajte srednji zrak in nevtralne pline
- Krmilni zračni priključek G 1/4 "
Obseg dostave
- 2/2-smerni zračno krmiljen ventil Bürkert 187556 G 1 ohišje iz rdeče litine, tesnilni material PTFE
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. .
