Bürkert poševni ventil 2000 136814 0 do 15 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (189,99 € / Kos)
189,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Drive - različica Drive: Classic
- Pogon - Velikost pogona: 40 mm
- Pogon - poizvedba položaja preko magnetnega bata: št
- Pogon - Kategorija materiala pogona: Plastika
- Pogon - material pogona: PA (poliamid)
- Pogon - O-obroč med pokrovom in oblogo: št
- Vrsta priključka pogonsko-krmilnega zraka: notranji navoj
- Tip navoja povezave pogon - krmilni zrak: G
- Premer priključka pogona in krmilnega zraka (palec): 1/8 palca
- Pogon - položaj priključka krmilnega zraka: v smeri linije
- Pogonsko-krmilni priključek zraka material: nerjaveče jeklo
- Premer luknje za pogonsko krmiljenje: 1,2 mm
- Drive - Vmesnik za pogon: metrika
- Drive - Drive povečana kemična odpornost: št
- Pogon - krmilni stožec: Št
- Pogon - priključek za krmilni zrak 1 Predmontirano: stožčasti čep
- Pogon - priključek za krmiljenje zraka 2 Predmontirano: stožčasti čep
- Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
- Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
- Tesnilni material - material ohišja tesnilnega nastavka: grafit
- Tesnilni material - pakirano tesnilo vključeno: Da
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 185 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 30 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Nazivni tlak največ: 15 barov
- Tlak in temperatura - kontrolni tlak min: 4 bar
- Tlak in temperatura - regulacijski tlak max: 10 barov
- Tlak in temperatura - Kontrolni tlačni vakuum: št
- Lastnosti naprave - podskupina izdelkov: odprti/zaprti ventili
- Lastnosti naprave - Glavni ventil. Načelo delovanja: ventil s kotnim sedežem
- Lastnosti naprave - Tip krmiljenja ventila: pnevmatski
- Lastnosti naprave - Struktura ventila: pogon
- Lastnosti naprave - izdelava telesa ventila: ulit
- Lastnosti naprave - pretok: pod sedežem
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Medij in kalibracija - možnost CIP: Da
- Medij in kalibracija - zmožnost SIP: Da
- Nazivna širina (Kv vrednost) - Nazivna širina ohišja: 15 mm
- Nazivna širina (Kv vrednost) - Nazivna širina ohišja (IN): 1/2 palca
- Nazivna širina (Kv vrednost) - Nazivna širina sedeža: 15 mm
- Materiali - Material ohišja ventila Kategorija: Kovine
- Materiali - material telesa ventila: nerjaveče jeklo
- Materiali - ohišje ventila Površinska obdelava znotraj: neobdelano
- Materiali - Ohišje ventila Zunanja površinska obdelava: neobdelana
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - ročno upravljanje: Št
- Način delovanja - krmilna funkcija: A - zaprto v mirovanju (NC)
- Način delovanja - Vključeno dodatno ročno upravljanje: Št
- Odobritve - priloženo potrdilo o tovarniškem preizkusu 3.1: Št
- Vrsta odobritve: ATEX, IECExATEX, IECEx
- Vrsta odobritve: II 2 G Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db, Ex h IIC T4 Gb, Ex h IIIC T135°C Db
- Vrsta izdelka
poševni ventil
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
136814
- Obratovalni tlak (maks.)
15 bar
- Obratovalni tlak (min.)
0 bar
- Območje delovnega tlaka
0 do 15 bar
- Cev-Ø
15 mm
- Vrsta
2000
- Maks. temperatura medija
185 °C
- Min. temperatura medija
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046890 Bürkert poševni ventil 2000 136814 0 do 15 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046890 Bürkert poševni ventil 2000 136814 0 do 15 bar 1 kos
Opis

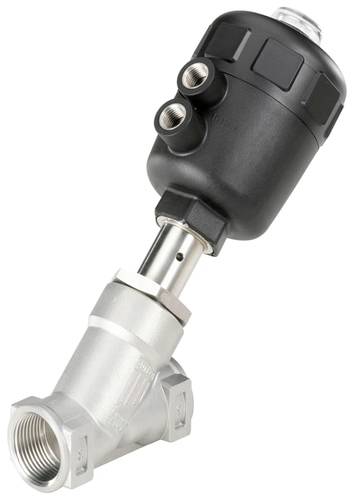

Ventil z zunanjim kotnim sedežem je sestavljen iz pnevmatsko vodenega bata in ohišja dvosmernega ventila. Glede na temperaturo okolja je pogon na voljo v dveh različnih materialih, PA in PPS. Preverjeno, samonastavljivo tesnilo vretena zagotavlja visoko tesnost. Pretočno učinkovita ohišja 2/2-potnih ventilov iz bronaste kovine ali nerjavečega jekla za vlaganje omogočajo visoke pretoke. Te robustne ventile, ki ne zahtevajo vzdrževanja, je mogoče naknadno opremiti s širokim naborom dodatkov za prikazovanje položaja, omejitev giba ali ročno delovanje v sili.
