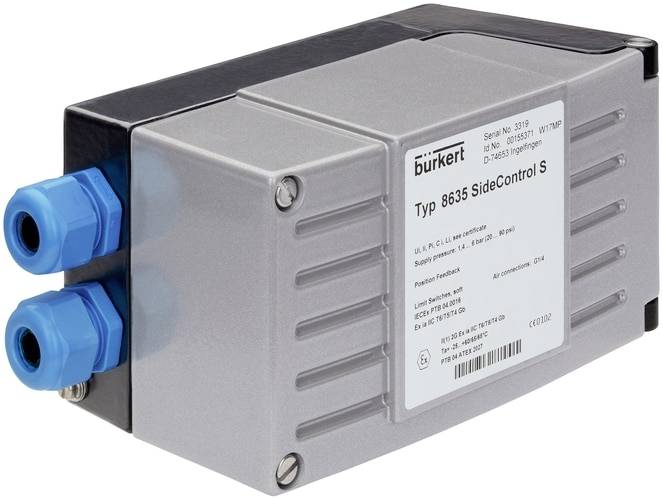

Slika je simbolična
Slika je simbolična
Bürkert pozicioner 150347 8635 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (2005,00 € / Kos)
2005,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert pozicioner 150347 8635 1 kos
- Kompaktna in robustna različica
- Enostaven zagon zahvaljujoč funkciji TUNE
- Dinamični nadzorni sistem brez porabe zraka, ko je nastavljen
- Lastnovaren po ATEX II 2 (1) G Ex ia IIC T6 Gb
- Opcijsko z integriranim procesnim krmilnikom
Tehnične specifikacije
- Krmiljenje / povratna informacija - notranja povratna informacija končnega položaja: 0 ST
- Krmiljenje / povratna informacija - zunanja povratna informacija končnega položaja: 0 ST
- Krmiljenje / povratna informacija - povratna informacija o končnem položaju DC napetost: št
- Krmiljenje / povratna informacija - povratna informacija o končnem položaju AC napetost: št
- Krmiljenje / povratne informacije - Za pogon velikosti 40 mm: Št
- Nadzor/povratna informacija - Za pogon velikosti 50 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 63 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 70 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 80 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 90 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 100 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 125 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 130 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 175 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 225 mm: Da
- Nadzor / povratna informacija - tip senzorja položaja: daljinski
- Nadzor / povratna informacija - signal senzorja položaja: potenciometer
- Krmilno/povratno - sprožilni sistem s funkcijo pospeševalnika: št
- Priključna dolžina krmiljenja / povratne informacije - pretvornik položaja: 300 mm
- Tlak in temperatura - Najmanjša temperatura okolja: -25 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Vhodi/izhodi - Izhod 2 digitalna povezava tranzistorja NPN: št
- Vhodi/izhodi - Izhod 2 digitalna povezava tranzistorja PNP: št
- Vhodi/izhodi - Izhod 3 digitalna povezava tranzistorja NPN: št
- Vhodi/izhodi - Izhod 3 digitalna povezava tranzistorja PNP: št
- Vhodi/izhodi - analogni tok vrste vhoda 1: 4-20 mA
- Vhodi/izhodi - Vhod 2 tip digitalne tranzistorske povezave NPN: št
- Vhodi/izhodi - Povezava digitalnega tranzistorja tipa vhod 2 PNP: Da
- Električni priključek - Vrsta električnega priključka: vijačne sponke s kabelsko uvodnico
- Značilnosti - funkcija: pozicioner
- Lastnosti naprave - podskupina izdelkov: pozicioner / procesni krmilnik
- Lastnosti naprave - Vrsta montaže: CLASSIC - Drive
- Lastnosti naprave - Glavni ventil z integrirano dušilko: dušilka z vijačno režo
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 115 l/min
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 2 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesna/linijska povezava - Linijska povezava 2 Tip: Sistemski notranji
- Povezava proces / linija - povezava linije 2 Vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/4
- Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
- Priključek za proces/linijo - priključek za vod 3 vnaprej sestavljen: dušilec zvoka
- Povezava proces / linija - povezava linije 3 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 1/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Programska oprema / komunikacija - operacijski vmesnik: tipkovnica in notranji zaslon
- Napetost - napetost min / nazivna napetost: 10,2 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Napajalna napetost znotraj sistema: št
- Napetost - napajalna napetost preko BUS: Št
- Napetost - Napajalna napetost preko izolacijske pregrade: Da
- Napetost - Galvansko ločeno napajanje aktuatorja: št
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Pnevmatska funkcija 1 dvojno delujoča: Št
- Način delovanja - Pnevmatska funkcija 1 enostransko delovanje: Da
- Vrsta odobritve: IECEx, ATXIECEx, ATEX
- Vrsta odobritve: Ex ia IIC T6, II (1) 2 G Ex ia IIC T6 Gb
- Vrsta izdelka
pozicioner
- Obratovalna temperatura
-25 °C (min)
- Obratovalna temperatura (min.)
-25 °C
- Proizv. št. delov
150347
- Priključitev
Vijačne sponke s kabelskim vhodom
- Medij delovanja
stisnjen zrak
- Min. obratovalna napetost
10.2 V
- Nazivna širina
2 mm
- Maks. obratovalna napetost
24 V
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-25 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046777 Bürkert pozicioner 150347 8635 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046777 Bürkert pozicioner 150347 8635 1 kos
Opis
Pozicioner SideControl Type 8635 je elektropnevmatski pozicioner v dvožilni tehnologiji za pnevmatsko vodene procesne ventile z linearnimi ali rotacijskimi aktuatorji. Obdelava signalov, regulacija in krmiljenje notranjega nadzornega sistema poteka preko mikroprocesorsko vodene elektronike. Implementirana programska funkcija Autotune omogoča samodejno prilagoditev pozicionerja uporabljenemu regulacijskemu ventilu. Pozicioner je priročno parametriran in upravljan s tremi kontrolnimi gumbi in zaslonom z navadnim besedilom. Nastavitev decentraliziranega krmilnega sistema je mogoča, če je opremljen s procesnim krmilnikom s PID obnašanjem. Opcijsko je SideControl pozicioner tipa 8635 odobren za uporabo v nevarnih območjih (cona 1) v skladu z ATEX. Zahvaljujoč kompaktni in robustni konstrukciji je ohišje primerno za uporabo v kemijski in procesni tehniki.
