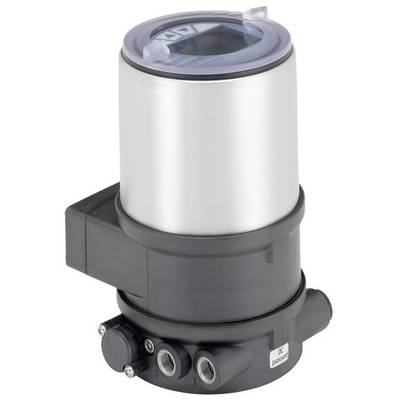

Slika je simbolična

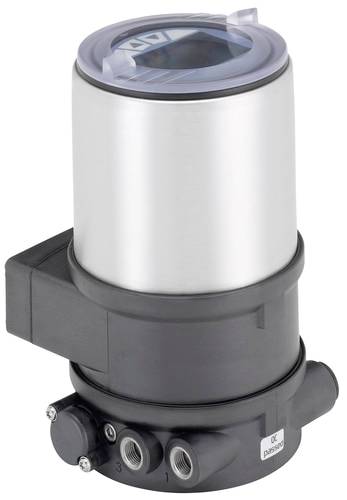

Slika je simbolična
Bürkert pozicioner 306916 8692 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1265,00 € / Kos)
1265,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert pozicioner 306916 8692 1 kos
- Kompaktna in robustna zasnova iz nerjavečega jekla
- Najlažji zagon s samodejno funkcijo X-Tune
- Brezkontaktni senzor položaja
- Integriran nadzor pretoka zraka in prezračevanje vzmetne komore
- EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 ali sistemsko vodilo Bürkert (büS)
Tehnične specifikacije
- Krmiljenje / povratne informacije - Za pogon velikosti 40 mm: Št
- Nadzor/povratna informacija - Za pogon velikosti 50 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 63 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 70 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 80 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 90 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 100 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 125 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 130 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 175 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 225 mm: Št
- Nadzor / povratna informacija - tip pretvornika položaja: interno linearen
- Nadzor / povratna informacija - signal senzorja položaja: digitalni 14-bitni
- Krmilno / povratno - prožilni sistem s funkcijo pospeševalnika: št
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Vhodi/izhodi - Vhod 1 tipa analogna napetost: 0-5/10 V
- Vhodi/izhodi - Analogni tok vrste vhoda 1: 0/4-20 mA
- Vhodi/izhodi - Vhod 2 tip digitalne tranzistorske povezave NPN: št
- Vhodi/izhodi - Povezava digitalnega tranzistorja tipa vhod 2 PNP: Da
- Električni priključek - Vrsta električnega priključka: vijačne sponke s kabelsko uvodnico
- Značilnosti - funkcija: pozicioner
- Lastnosti naprave - podskupina izdelkov: pozicioner / procesni krmilnik
- Lastnosti naprave - Vrsta montaže: CLASSIC - Drive
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 7 l/min
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 0,6 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/8
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65/67
- Programska oprema / Komunikacija - Komunikacijski vmesnik Protokol: Service-büS
- Programska oprema / komunikacija - operacijski vmesnik: tipkovnica in notranji zaslon
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Napajalna napetost znotraj sistema: št
- Napetost - napajalna napetost preko BUS: Št
- Napetost - Napajalna napetost preko izolacijske pregrade: Št
- Napetost - Galvansko ločeno napajanje aktuatorja: št
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Pnevmatska funkcija 1 dvojno delujoča: Št
- Način delovanja - Pnevmatska funkcija 1 enostransko delovanje: Da
- Vrsta odobritve: ULUL
- Vrsta odobritve: UL na seznamu cULus
- Vrsta izdelka
pozicioner
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
306916
- Priključitev
Vijačne sponke s kabelskim vhodom
- Medij delovanja
stisnjen zrak
- Cev-Ø
0.6 mm
- Min. obratovalna napetost
24 V
- Nazivna širina
0.6 mm
- Maks. obratovalna napetost
24 V
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047048 Bürkert pozicioner 306916 8692 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047048 Bürkert pozicioner 306916 8692 1 kos
Opis
Kompaktni pozicioner tipa 8692 je zasnovan za integrirano pritrditev na pnevmatske pogone serije procesnih krmilnih ventilov tipa 23xx/2103 in je posebej zasnovan za zahteve higienskih procesnih pogojev. Krmilni zrak je speljan v pogon, integriran brez zunanjih cevi. Preprosto upravljanje in izbira obsežnih dodatnih funkcij programske opreme poteka preko velikega grafičnega zaslona z osvetlitvijo ozadja in membranske tipkovnice ali preko KOMUNIKATORJA.
Pozicioner zazna položaj ventila brez obrabe prek brezkontaktnega analognega senzorja položaja. Integrirane diagnostične funkcije se lahko uporabljajo za spremljanje pogojev delovanja regulacijskega ventila. Diagnostična sporočila ventilov prek statusnih signalov se izvajajo v skladu z NE107 (NAMUR) in se zabeležijo kot vnosi v zgodovino.
Ohišje iz kemično odpornih materialov je enostavno za čiščenje in nudi praktično IP zaščito za uporabo v higienski procesni tehnologiji v prehrambeni industriji, industriji pijač in farmacevtski industriji. V kombinaciji s pogoni Bürkert iz serije ELEMENT pnevmatski pogonski sistem omogoča ventilacijo vzmetnih komor, kar preprečuje kontaminacijo pogonskih komor iz okolja.
Besedilo je strojno prevedeno.
Pozicioner zazna položaj ventila brez obrabe prek brezkontaktnega analognega senzorja položaja. Integrirane diagnostične funkcije se lahko uporabljajo za spremljanje pogojev delovanja regulacijskega ventila. Diagnostična sporočila ventilov prek statusnih signalov se izvajajo v skladu z NE107 (NAMUR) in se zabeležijo kot vnosi v zgodovino.
Ohišje iz kemično odpornih materialov je enostavno za čiščenje in nudi praktično IP zaščito za uporabo v higienski procesni tehnologiji v prehrambeni industriji, industriji pijač in farmacevtski industriji. V kombinaciji s pogoni Bürkert iz serije ELEMENT pnevmatski pogonski sistem omogoča ventilacijo vzmetnih komor, kar preprečuje kontaminacijo pogonskih komor iz okolja.
Besedilo je strojno prevedeno.
