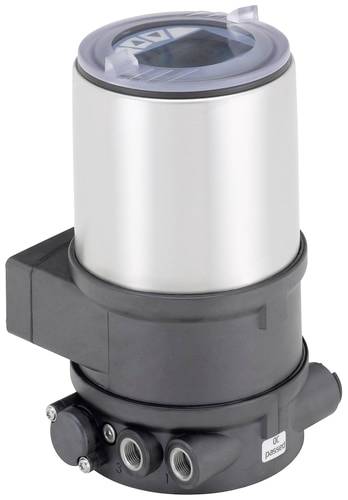

Slika je simbolična
Slika je simbolična
Bürkert pozicioner 306940 8693 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1365,00 € / Kos)
1365,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Krmiljenje / povratne informacije - Za pogon velikosti 40 mm: Št
- Nadzor/povratna informacija - Za pogon velikosti 50 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 63 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 70 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 80 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 90 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 100 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 125 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 130 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 175 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 225 mm: Št
- Nadzor / povratna informacija - tip pretvornika položaja: interno linearen
- Nadzor / povratna informacija - signal senzorja položaja: digitalni 14-bitni
- Krmilno / povratno - prožilni sistem s funkcijo pospeševalnika: št
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Vhodi/izhodi - Vhod 1 tipa analogna napetost: 0-5/10 V
- Vhodi/izhodi - Analogni tok vrste vhoda 1: 0/4-20 mA
- Vhodi/izhodi - povezava digitalnega tranzistorja tipa vhod 2 NPN: št
- Vhodi/izhodi - Povezava digitalnega tranzistorja tipa vhod 2 PNP: Da
- Električni priključek - Vrsta električnega priključka: vijačne sponke s kabelsko uvodnico
- Funkcije - Funkcija: Krmilnik procesa
- Lastnosti naprave - podskupina izdelkov: pozicioner / procesni krmilnik
- Lastnosti naprave - Vrsta montaže: CLASSIC - Drive
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 7 l/min
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 0,6 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/8
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65/67
- Programska oprema / Komunikacija - Komunikacijski vmesnik Protokol: Service-büS
- Programska oprema / komunikacija - operacijski vmesnik: tipkovnica in notranji zaslon
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Napajalna napetost znotraj sistema: št
- Napetost - napajalna napetost preko BUS: Št
- Napetost - Napajalna napetost preko izolacijske pregrade: Št
- Napetost - Galvansko ločeno napajanje aktuatorja: št
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Pnevmatska funkcija 1 dvojno delujoča: Št
- Način delovanja - Pnevmatska funkcija 1 enostransko delovanje: Da
- Vrsta odobritve: ULUL
- Vrsta odobritve: UL na seznamu cULus
- Vrsta izdelka
pozicioner
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
306940
- Priključitev
Vijačne sponke s kabelskim vhodom
- Medij delovanja
stisnjen zrak
- Cev-Ø
0.6 mm
- Min. obratovalna napetost
24 V
- Nazivna širina
0.6 mm
- Maks. obratovalna napetost
24 V
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047052 Bürkert pozicioner 306940 8693 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047052 Bürkert pozicioner 306940 8693 1 kos
Opis
Kompaktni procesni krmilnik tipa 8693 je zasnovan za integrirano pritrditev na pnevmatske pogone serije procesnih krmilnih ventilov tipa 23xx/2103 in je posebej zasnovan za zahteve higienskih procesnih pogojev. Dejanska vrednost procesne spremenljivke se napaja neposredno v napravo kot 4–20 mA, PT100 ali frekvenčni signal. Iz primerjave cilja/dejanskega krmilnik procesa izračuna ciljno vrednost za pozicioner nižje ravni. Z uporabo analogne povratne informacije se lahko vse analogne vrednosti prenesejo na krmilne nivoje.
Integrirane diagnostične funkcije se lahko uporabljajo za spremljanje pogojev delovanja regulacijskega ventila. Diagnostična sporočila ventilov prek statusnih signalov se izvajajo v skladu z NE107 (NAMUR) in se zabeležijo kot zgodovinski vnosi. Procesni krmilnik in pozicioner se lahko parametrirajo samodejno. Enostavno upravljanje in izbira obsežnih dodatnih funkcij programske opreme poteka preko velikega grafičnega zaslona z osvetlitvijo ozadja in membranske tipkovnice ali preko KOMUNIKATORJA. Pozicioner zazna položaj ventila brez obrabe prek brezkontaktnega analognega senzorja položaja. Enostransko delujoči ali dvostransko delujoči pogoni se krmilijo brez lastne porabe zraka. Opcijsko so na voljo komunikacijski vmesniki PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP ali büS (na osnovi CANopen) ter analogne in binarne povratne informacije.
Besedilo je strojno prevedeno.
Integrirane diagnostične funkcije se lahko uporabljajo za spremljanje pogojev delovanja regulacijskega ventila. Diagnostična sporočila ventilov prek statusnih signalov se izvajajo v skladu z NE107 (NAMUR) in se zabeležijo kot zgodovinski vnosi. Procesni krmilnik in pozicioner se lahko parametrirajo samodejno. Enostavno upravljanje in izbira obsežnih dodatnih funkcij programske opreme poteka preko velikega grafičnega zaslona z osvetlitvijo ozadja in membranske tipkovnice ali preko KOMUNIKATORJA. Pozicioner zazna položaj ventila brez obrabe prek brezkontaktnega analognega senzorja položaja. Enostransko delujoči ali dvostransko delujoči pogoni se krmilijo brez lastne porabe zraka. Opcijsko so na voljo komunikacijski vmesniki PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP ali büS (na osnovi CANopen) ter analogne in binarne povratne informacije.
