Bürkert pozicioner 317985 8792 7 bar (max) 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
20 kos - zaloga Nemčija
Število
Skupaj (1255,00 € / Kos)
1255,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

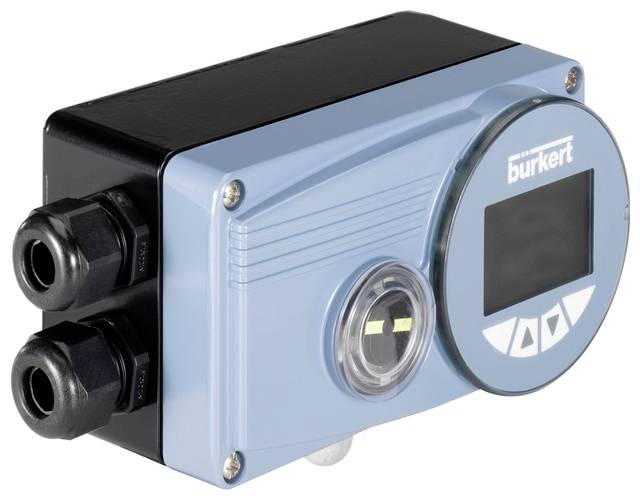

Bürkert pozicioner 317985 8792 7 bar (max) 1 kos
- Kompaktna in robustna zasnova iz nerjavečega jekla
- Najlažji zagon s samodejno funkcijo X-Tune
- Brezkontaktni senzor položaja
- Integriran nadzor pretoka zraka in prezračevanje vzmetne komore
- EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 ali sistemsko vodilo Bürkert (büS)
Tehnične specifikacije
- Krmiljenje / povratne informacije - Za pogon velikosti 40 mm: Št
- Nadzor/povratna informacija - Za pogon velikosti 50 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 63 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 70 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 80 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 90 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 100 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 125 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 130 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 175 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 225 mm: Da
- Nadzor / povratna informacija - tip pretvornika položaja: notranje vrtljiv
- Nadzor / povratna informacija - signal senzorja položaja: potenciometer
- Krmilno / povratno - prožilni sistem s funkcijo pospeševalnika: št
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Vhodi/izhodi - Izhod 2 digitalna povezava tranzistorja NPN: št
- Vhodi/izhodi - Izhod 2 digitalna povezava tranzistorja PNP: št
- Vhodi/izhodi - Izhod 3 digitalna povezava tranzistorja NPN: št
- Vhodi/izhodi - Izhod 3 digitalna povezava tranzistorja PNP: št
- Vhodi/izhodi - Vhod 1 tipa analogna napetost: 0-5/10 V
- Vhodi/izhodi - Analogni tok vrste vhoda 1: 0/4-20 mA
- Vhodi/izhodi - Vhod 2 tip digitalne tranzistorske povezave NPN: št
- Vhodi/izhodi - Povezava digitalnega tranzistorja tipa vhod 2 PNP: Da
- Električni priključek - Vrsta električnega priključka: vijačne sponke s kabelsko uvodnico
- Značilnosti - funkcija: pozicioner
- Lastnosti naprave - podskupina izdelkov: pozicioner / procesni krmilnik
- Lastnosti naprave - Vrsta namestitve: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 100 l/min
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 2,2 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/4
- Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
- Priključek na proces/linijo - Priključek na vod 3 vnaprej sestavljen: slepi vtič
- Povezava proces / linija - povezava linije 3 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 1/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65/67
- Programska oprema / Komunikacija - Komunikacijski vmesnik Protokol: Service-büS
- Programska oprema / komunikacija - operacijski vmesnik: tipkovnica in notranji zaslon
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Napajalna napetost znotraj sistema: št
- Napetost - napajalna napetost preko BUS: Št
- Napetost - Napajalna napetost preko izolacijske pregrade: št
- Napetost - Galvansko ločeno napajanje aktuatorja: št
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Pnevmatska funkcija 1 dvojno delujoča: Da
- Način delovanja - Pnevmatska funkcija 1 enostransko delovanje: Da
- Vrsta odobritve: CSACSA
- Vrsta odobritve: Aktuatorji ventilov razreda 3221-02 - Kanada, Aktuatorji ventilov razreda 3221-82 - ZDA
- Vrsta izdelka
pozicioner
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
317985
- Priključitev
Vijačne sponke s kabelskim vhodom
- Obratovalni tlak (maks.)
7 bar
- Območje delovnega tlaka
7 bar (max)
- Medij delovanja
stisnjen zrak
- Cev-Ø
2.2 mm
- Min. obratovalna napetost
24 V
- Nazivna širina
2.2 mm
- Maks. obratovalna napetost
24 V
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047325 Bürkert pozicioner 317985 8792 7 bar (max) 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047325 Bürkert pozicioner 317985 8792 7 bar (max) 1 kos
Opis
Robusten in kompakten pozicioner je zasnovan za pritrditev na linearne in obračalne pogone s standardizacijo v skladu z IEC 60534-6-1 ali VDI/VDE 3845 (IEC 60534-6-2). Različica z daljinskim pretvornikom položaja se lahko uporablja tudi za krmiljenje procesnih regulacijskih ventilov Bürkert. Digitalni elektropnevmatski pozicioner SideControl obdeluje vse običajne tokovne in napetostne standardne signale in je lahko opcijsko opremljen z vmesnikom fieldbus. Pozicioner je opremljen z dodatnimi diagnostičnimi funkcijami za nadzor ventilov. Diagnostična sporočila ventilov prek statusnih signalov se izvajajo v skladu z NE107 (NAMUR) in se zabeležijo kot zgodovinski vnosi. Z diagnozo je mogoče spremljati pogoje delovanja regulacijskega ventila, zaradi česar je po potrebi mogoče načrtovati odločitve o vzdrževanju in optimizira razpoložljivost sistemov. Upravlja se preko zunanjega krmilno-prikazovalnega modula, ki ga sestavlja grafični zaslon z osvetlitvijo ozadja. Uporabniku je na voljo zelo preprosto in pregledno upravljanje, ki je identično Bürkertovemu pozicionerju ali procesnemu krmilniku ELEMENT 8692/8693. Pnevmatski pogonski sistem se lahko enako uporablja za enostransko delujoče in dvodelujoče pogone. Odlikuje ga definirano varnostno vedenje v primeru izpada električne ali pnevmatske pomožne energije in ima zelo veliko uporabno območje izhoda zraka z dovodnimi tlaki do 7 barov.
