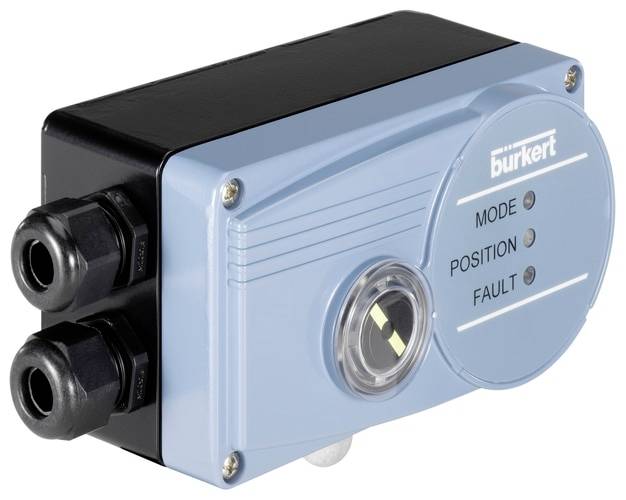

Bürkert pozicioner 323214 8791 7 bar (max) 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (965,00 € / Kos)
965,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert pozicioner 323214 8791 7 bar (max) 1 kos
- Kompaktna in robustna različica
- Enostaven zagon zahvaljujoč funkciji nastavitve
- Vgrajene diagnostične funkcije za nadzor ventilov
- Dinamični nadzorni sistem brez porabe zraka, ko je nastavljen
- IO-Link, AS-Interface ali sistemsko vodilo Bürkert (büS)
Tehnične specifikacije
- Krmiljenje / povratne informacije - Za pogon velikosti 40 mm: Št
- Nadzor/povratna informacija - Za pogon velikosti 50 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 63 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 70 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 80 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 90 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 100 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 125 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 130 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 175 mm: Da
- Nadzor/povratne informacije - Za pogon velikosti 225 mm: Da
- Nadzor / povratna informacija - tip pretvornika položaja: notranje vrtljiv
- Nadzor / povratna informacija - signal senzorja položaja: potenciometer
- Krmilno/povratno - sprožilni sistem s funkcijo pospeševalnika: št
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Vhodi/izhodi - Izhod 2 digitalna povezava tranzistorja NPN: št
- Vhodi/izhodi - Izhod 2 digitalna povezava tranzistorja PNP: št
- Vhodi/izhodi - Analogni tok vrste vhoda 1: 0/4-20 mA
- Vhodi/izhodi - Vhod 2 tip digitalne tranzistorske povezave NPN: št
- Vhodi/izhodi - Povezava digitalnega tranzistorja tipa vhod 2 PNP: Da
- Električni priključek - Vrsta električnega priključka: vijačne sponke s kabelsko uvodnico
- Značilnosti - funkcija: pozicioner
- Lastnosti naprave - podskupina izdelkov: pozicioner / procesni krmilnik
- Lastnosti naprave - Vrsta namestitve: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 100 l/min
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 2,2 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Povezava proces / linija - povezava linije 2 Vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/4
- Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
- Priključek na proces/linijo - Priključek na vod 3 vnaprej sestavljen: slepi vtič
- Povezava proces / linija - povezava linije 3 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 1/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65/67
- Programska oprema / Komunikacija - Komunikacijski vmesnik Protokol: Service-büS
- Programska oprema / Komunikacija - Vmesnik za upravljanje: DIP stikalo
- Napetost - Napetost min / Nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Napajalna napetost znotraj sistema: št
- Napetost - napajalna napetost preko BUS: Št
- Napetost - Napajalna napetost preko izolacijske pregrade: št
- Napetost - Galvansko ločeno napajanje aktuatorja: št
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Pnevmatska funkcija 1 dvojno delujoča: Da
- Način delovanja - Pnevmatska funkcija 1 enostransko delovanje: Da
- Vrsta odobritve: CSACSA
- Vrsta odobritve: Aktuatorji ventilov razreda 3221-82 - ZDA, Aktuatorji ventilov razreda 3221-02 - Kanada
- Vrsta izdelka
pozicioner
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
323214
- Priključitev
Vijačne sponke s kabelskim vhodom
- Obratovalni tlak (maks.)
7 bar
- Območje delovnega tlaka
7 bar (max)
- Medij delovanja
stisnjen zrak
- Cev-Ø
2.2 mm
- Min. obratovalna napetost
24 V
- Nazivna širina
2.2 mm
- Maks. obratovalna napetost
24 V
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047358 Bürkert pozicioner 323214 8791 7 bar (max) 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047358 Bürkert pozicioner 323214 8791 7 bar (max) 1 kos
Opis
Robusten in kompakten pozicioner je zasnovan za pritrditev na linearne in obračalne pogone s standardizacijo v skladu z IEC 65034-6-1 ali VDI/VDE 3845 (IEC 60534-6-2). Različica z daljinskim pretvornikom položaja se lahko uporablja tudi za krmiljenje procesnih regulacijskih ventilov Bürkert. Specifikacija nastavljene vrednosti za digitalni elektro-pnevmatski pozicioner SideControl BASIC se izvede prek standardnih tokovnih signalov 4…20mA ali prek vodila kot opcija. Na voljo sta tudi binarni vhod in opcijska analogna povratna informacija. Odpiranje ventila je kvalitativno signalizirano preko mehanskega prikazovalnega elementa, status naprave pa preko 3 barvnih LED. Vse krmilne naprave se nahajajo znotraj ohišja. Zagon poteka samodejno in naslednje funkcije se aktivirajo neposredno na napravi s pomočjo DIP stikala: prag tesnega zapiranja, obračanje efektivne smeri signala nastavljene vrednosti, izbira karakterističnih krivulj, preklapljanje med ročnim in samodejnim načinom. S komunikacijsko programsko opremo so na voljo dodatne možnosti za konfiguracijo in parametriranje, kot je linearizacija delovne karakteristike z uporabo prosto programabilne korekcijske karakteristike. Pnevmatski pogonski sistem se lahko enako uporablja za enostransko delujoče in dvodelujoče pogone. Zanj je značilno definirano varnostno obnašanje v primeru izpada električne ali pnevmatske pomožne energije in ima zelo veliko uporabno območje izhoda zraka z dovodnimi tlaki do 7 barov.
