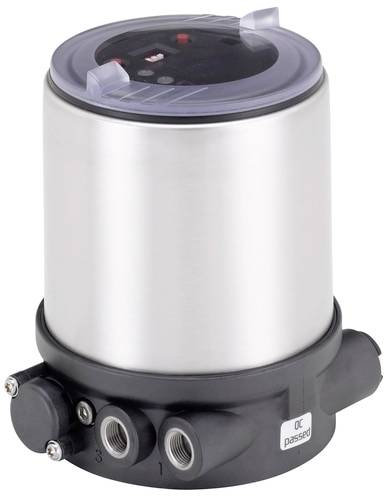

Bürkert pozicioner 323268 8694 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (705,00 € / Kos)
705,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert pozicioner 323268 8694 1 kos
- Kompaktna in robustna zasnova iz nerjavečega jekla
- Zagon s samodejno funkcijo TUNE
- Brezkontaktni senzor položaja
- Integrirano usmerjanje krmilnega zraka v pogonu
- AS-vmesnik, IO-Link ali sistemsko vodilo Bürkert (büS)
Tehnične specifikacije
- Krmiljenje / povratne informacije - Za pogon velikosti 40 mm: Št
- Nadzor/povratna informacija - Za pogon velikosti 50 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 63 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 70 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 80 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 90 mm: Št
- Nadzor/povratne informacije - Za pogon velikosti 100 mm: Da
- Krmiljenje / povratne informacije - Za pogon velikosti 125 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 130 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 175 mm: Št
- Krmiljenje / povratne informacije - Za pogon velikosti 225 mm: Št
- Nadzor / povratna informacija - tip pretvornika položaja: interno linearen
- Nadzor / povratna informacija - signal senzorja položaja: digitalni 14-bitni
- Krmilno / povratno - prožilni sistem s funkcijo pospeševalnika: št
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Vhodi/izhodi - Analogni tok vrste izhoda 1: 0/4-20 mA
- Vhodi/izhodi - Analogni tok vrste vhoda 1: 0/4-20 mA
- Vhodi/izhodi - Vhod 2 tip digitalne tranzistorske povezave NPN: št
- Vhodi/izhodi - Povezava digitalnega tranzistorja tipa vhod 2 PNP: Da
- Električni priključek - Vrsta električnega priključka: vijačne sponke s kabelsko uvodnico
- Značilnosti - funkcija: pozicioner
- Lastnosti naprave - podskupina izdelkov: pozicioner / procesni krmilnik
- Lastnosti naprave - Vrsta montaže: CLASSIC - Drive
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 7 l/min
- Nazivna širina (Kv vrednost) - Nazivna širina ventila: 0,6 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/8
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65/67
- Programska oprema / Komunikacija - Komunikacijski vmesnik Protokol: Service-büS
- Programska oprema / Komunikacija - Vmesnik za upravljanje: DIP stikalo
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Napajalna napetost znotraj sistema: št
- Napetost - napajalna napetost preko BUS: Št
- Napetost - Napajalna napetost preko izolacijske pregrade: Št
- Napetost - Galvansko ločeno napajanje aktuatorja: št
- Način delovanja - ročno upravljanje: da
- Način delovanja - Pnevmatska funkcija 1 dvojno delujoča: Št
- Način delovanja - Pnevmatska funkcija 1 enostransko delovanje: Da
- Vrsta odobritve: ULUL
- Vrsta odobritve: UL na seznamu cULus
- Vrsta izdelka
pozicioner
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
323268
- Priključitev
Vijačne sponke s kabelskim vhodom
- Medij delovanja
stisnjen zrak
- Cev-Ø
0.6 mm
- Min. obratovalna napetost
24 V
- Nazivna širina
0.6 mm
- Maks. obratovalna napetost
24 V
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047664 Bürkert pozicioner 323268 8694 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047664 Bürkert pozicioner 323268 8694 1 kos
Opis
Kompakten pozicioner za integrirano pritrditev na pnevmatsko krmiljene procesne regulacijske ventile. Nastavljena vrednost se določi prek standardnega signala od 4 do 20 mA ali prek AS-vmesnika. Brezkontaktni senzorski element zaznava položaj vretena ventila. Enostaven zagon zahvaljujoč samodejni funkciji TUNE in nastavitvi z DIP stikali: Prag tesnega zapiranja, izbira karakteristične krivulje, obračanje efektivne smeri, preklapljanje med ročnim/samodejnim delovanjem, binarni vhod Dodatne možnosti za parametriranje so na voljo z uporabo DTM naprave. Programski vmesnik se lahko med drugim uporablja za linearizacijo karakteristike delovanja z uporabo prosto programabilne karakteristike. Prikaz stanja je izveden preko LED diod. Po želji je mogoče integrirati analogno pozicijsko povratno informacijo.
