Slika je simbolična
Slika je simbolična

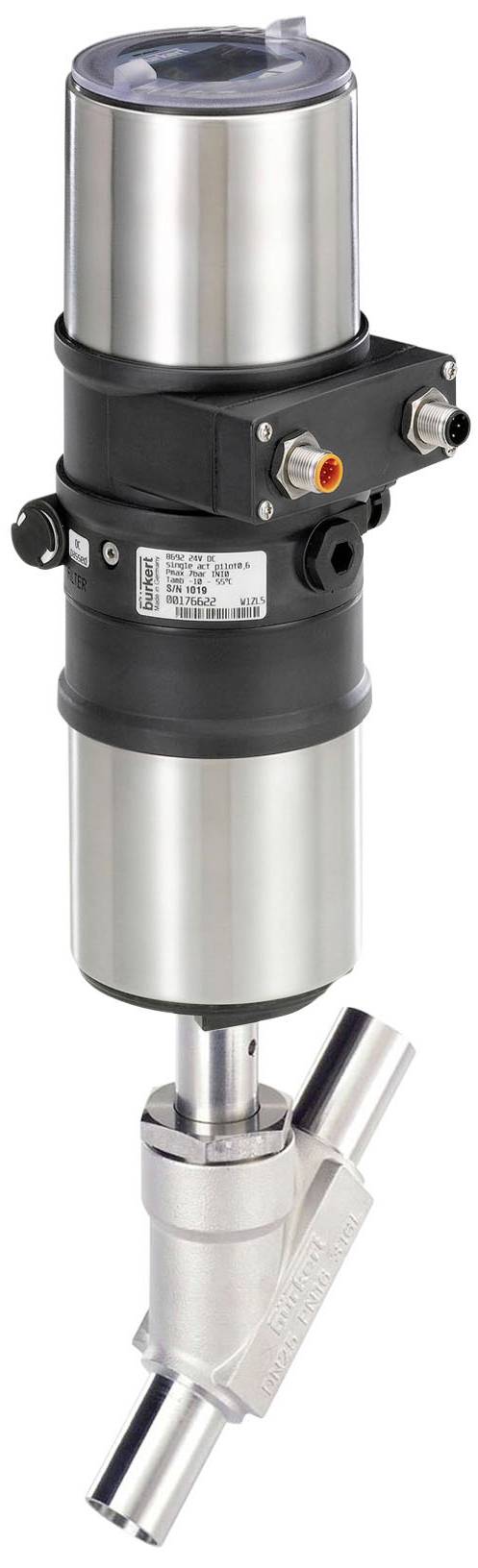

Bürkert regulacijski ventil za tlak 332793 8802 24 V/DC Material ohišja nerjaveče jeklo Tesnilni material nerjavno jeklo
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (2359,00 € / Kos)
2359,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Pogon – različica pogona: pogon Element Design
- Pogon - Velikost pogona: DM 70 mm
- Funkcije - Funkcija: Ni določeno
- Lastnosti naprave - Vrsta pogona: brez ventilov
- Povezava procesa/linije - diagram prirobnice: krmiljenje vmesniškega elementa in daljinski pogon senzorja na element
- Napetost - Napajalna napetost: 24V DC
- Način delovanja - Krmilna funkcija: Zaprto z vzmetno silo
- Material: nerjaveče jeklo
- Tesnilni material: nerjaveče jeklo
- Nazivna širina: 25 mm
- Priključek: varilni konec 33,7 x 2,0 po ISO 4200, DIN EN ISO 1127, DIN 11866 serija B
- Električni priključek: kabelski uvod
- Nadzor: 0-10V, 0-5V, 4-20mA, 0-20mA nastavljiv
- Linijska povezava 1: ni na voljo
- Načini/položaji: 2 načina/2 položaja
- Vmesnik roka/pogon: navoj M40 x 1,5 (standardni DN 25)
- Povezava krmilnega zraka: krmiljenje vmesniškega elementa in daljinski pogon senzorja na element
- Pnevmatska funkcija: enostransko delujoča DN 0,6
- Tip ventila: Ventil s kotnim sedežem tipa 2300
- Dizajn: brez
- Senzor razdalje: Brez
- Vrsta krmiljenja: pozicioner 8692
- Fluidni priključek: G 1/8 / VA
- Delovanje/konfiguracija: Notranja tipkovnica in zaslon
- Bližinsko stikalo: Brez
- Povratne informacije programske opreme: 1 binarni vhod
- Dodatna funkcija: Brez
- Komunikacija: Service-büS
- Gojenje: brez
- Storitev: Ni na voljo
- Blok ventila VB1: ni opremljen
- Krmilna funkcija VB1: Ni podatkov
- Blok ventila VB2: ni opremljen
- Nadzorna funkcija VB2: Ni določeno
- Sistem odobritve: Brez odobritve
- Dodatki: Brez
- Komponenta odobritve: UL na seznamu za ZDA in Kanado cULus
- Ponedeljek/različica dostave: pakirano tesnilo vključeno
- Druge komponente: Dušilec na R
- Vrsta izdelka
regulacijski ventil za tlak
- Delovna napetost
24 V/DC
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/8
- Proizv. št. delov
332793
- Velikost pogona - premer
70 mm
- Tesnilni material
nerjavno jeklo
- Funkcija
2/2-razvodni
- Nazivna širina
25 mm
- Referenčni vhod
4-20mA mA
- Način delovanja
položaj normalno zaprt
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047814 Bürkert regulacijski ventil za tlak 332793 8802 24 V/DC Material ohišja nerjaveče jeklo Tesnilni material nerjavno jeklo
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047814 Bürkert regulacijski ventil za tlak 332793 8802 24 V/DC Material ohišja nerjaveče jeklo Tesnilni material nerjavno jeklo
Opis
Zasnova serije sistemov Continuous ELEMENT tipa 8802 omogoča enostavno integracijo enot digitalne avtomatizacije v vseh stopnjah širitve. Od preprostega osnovnega pozicionerja do zmogljivih pozicionerjev z opcijskim vmesnikom fieldbus do popolnega digitalnega procesnega krmilnika z upravljanjem prek osvetljenega grafičnega zaslona. Visoko integriran sistem, sestavljen iz regulacijskega ventila in avtomatske enote, se odlikuje po kompaktnosti in gladki površinski zasnovi, integriranih krmilnih zračnih kanalih, zaščitnem razredu IP65/67/NEMA 4X in visoki kemični odpornosti.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. QNn vrednost je meritev plinov v litrih na minuto.
