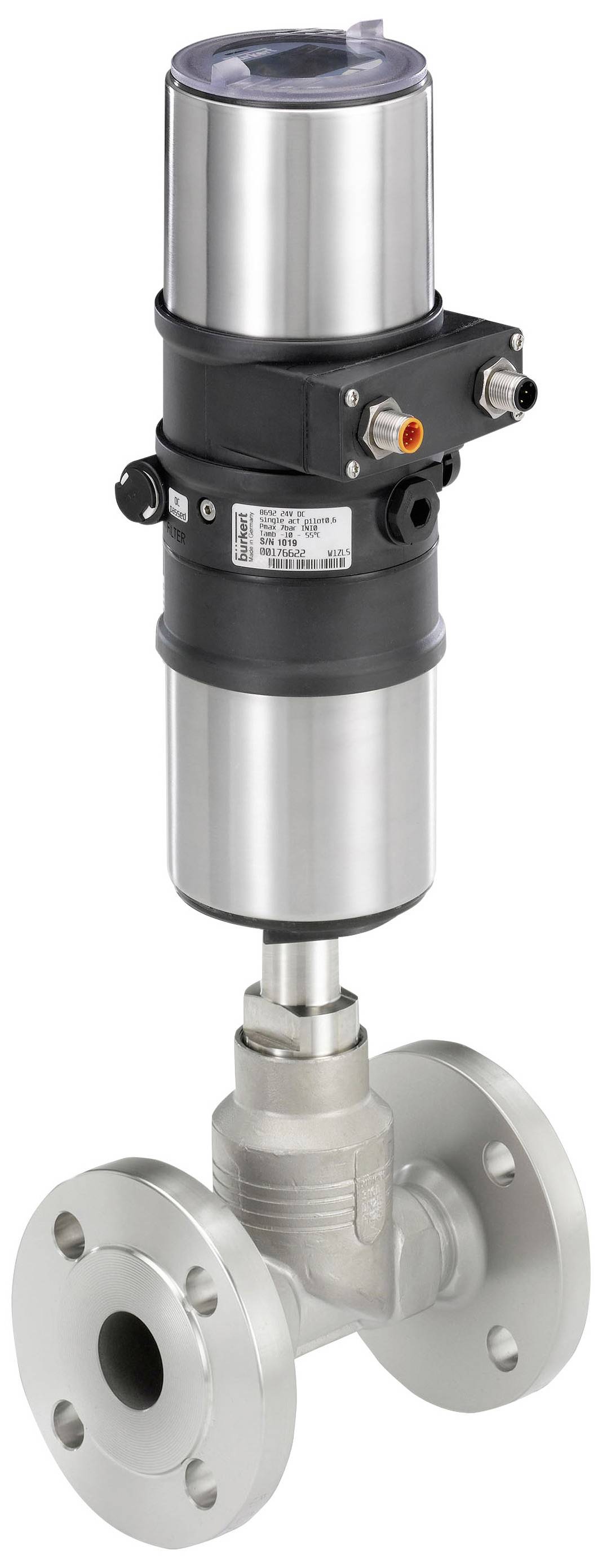

Bürkert regulacijski ventil za tlak 337286 8802 24 V/DC Material ohišja nerjaveče jeklo Tesnilni material PTFE 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (6385,00 € / Kos)
6385,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Pogon – različica pogona: pogon Element Design
- Pogon - Velikost pogona: DM 130 mm
- Funkcije - Funkcija: Ni določeno
- Lastnosti naprave - Tip pogona: brez ventilov
- Povezava procesa/linije - diagram prirobnice: krmiljenje vmesniškega elementa in daljinski pogon senzorja na element
- Napetost - Napajalna napetost: 24V DC
- Način delovanja - Krmilna funkcija: Zaprto z vzmetno silo
- Material: nerjaveče jeklo
- Tesnilni material: PTFE
- Nazivna širina: 80 mm
- Priključek na napeljavo: konec prirobnice po DIN EN 1092-1 za DN80 (PN25) (staro: DIN 2634)
- Električni priključek: kabelski uvod
- Nadzor: 0-10V, 0-5V, 4-20mA, 0-20mA nastavljiv
- Linijska povezava 1: ni na voljo
- Načini/položaji: 2 načina/2 položaja
- Vmesnik roka/pogon: navoj M100 x 2 (standardni DN 80)
- Povezava krmilnega zraka: krmiljenje vmesniškega elementa in daljinski pogon senzorja na element
- Pnevmatska funkcija: enostransko delujoča DN 2,5
- Tip ventila: Krožni ventil tip 2301
- Dizajn: brez
- Senzor razdalje: Brez
- Vrsta krmiljenja: pozicioner 8692
- Fluidni priključek: G 1/8 / VA
- Delovanje/konfiguracija: notranja tipkovnica in zaslon
- Bližinsko stikalo: Brez
- Povratne informacije programske opreme: 1 binarni vhod + 1 analogni izhod
- Dodatna funkcija: Brez
- Komunikacija: Service-büS
- Gojenje: brez
- Storitev: Ni na voljo
- Blok ventila VB1: ni opremljen
- Krmilna funkcija VB1: Ni podatkov
- Blok ventila VB2: ni opremljen
- Krmilna funkcija VB2: Ni podatkov
- Sistem odobritve: Brez odobritve
- Dodatki: Brez
- Komponenta odobritve: UL na seznamu za ZDA in Kanado cULus
- Vrsta izdelka
regulacijski ventil za tlak
- Delovna napetost
24 V/DC
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/8
- Obratovalni tlak (maks.)
25 bar
- Proizv. št. delov
337286
- Velikost pogona - premer
130 mm
- Velikost
80
- Tesnilni material
PTFE
- Funkcija
2/2-razvodni
- Nazivna širina
80 mm
- Značilnosti
prirobnica
- Način delovanja
položaj normalno zaprt
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047934 Bürkert regulacijski ventil za tlak 337286 8802 24 V/DC Material ohišja nerjaveče jeklo Tesnilni material PTFE 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047934 Bürkert regulacijski ventil za tlak 337286 8802 24 V/DC Material ohišja nerjaveče jeklo Tesnilni material PTFE 1 kos
Opis
Zasnova serije sistemov Continuous ELEMENT tipa 8802 omogoča enostavno integracijo enot digitalne avtomatizacije v vseh stopnjah širitve. Od preprostega osnovnega pozicionerja do zmogljivih pozicionerjev z opcijskim vmesnikom fieldbus do popolnega digitalnega procesnega krmilnika z upravljanjem prek osvetljenega grafičnega zaslona. Visoko integriran sistem, sestavljen iz regulacijskega ventila in avtomatske enote, se odlikuje po kompaktnosti in gladki površinski zasnovi, integriranih krmilnih zračnih kanalih, zaščitnem razredu IP65/67/NEMA 4X in visoki kemični odpornosti.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. QNn vrednost je meritev plinov v litrih na minuto.
