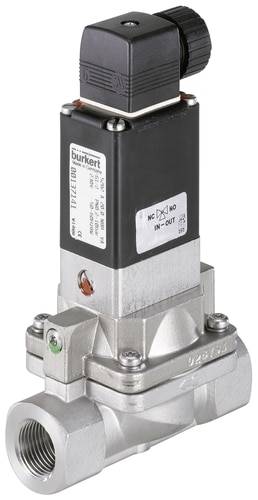

Bürkert servo upravljanje ventila 134531 5282 24 V/AC G 1 1/2 objemka Nazivna širina (podrobnosti) 40 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1845,00 € / Kos)
1845,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Edinstvena tehnologija ločevanja medijev
- Tudi za rahlo umazane in agresivne medije
- Nastavljiv čas odpiranja in zapiranja
- Načini delovanja pretvorljivi (običajno odprti ali normalno zaprti)
- Servisno prijazno ročno upravljanje
Tehnične specifikacije
- Priključek za rokave G 11/2 "
- Nominalni premer 40,0 mm
- Kv vrednost 20,0 m³ / h
- Območje tlaka 0,2 - 10 barov
- Napetost 024 V / DC
- Srednja temperatura od 0 do +90 ° C
- Temperatura okolice max. +55 ° C
- Odpiralni čas 0,1 - 0,8 s
- Čas zaključka 1,0 - 4,0 s
- Poraba električne energije 24 VA (obleka) 14/8 VA / W (delovanje)
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
24 V/AC
- Obratovalni tlak (maks.)
10 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1 1/2 objemka
- Območje temperature medija
0 do +90 °C
- Proizv. št. delov
134531
- Obratovalni tlak (min.)
0.2 bar
- Tesnilni material
FKM
- Funkcija
2/2-razvodni
- Teža
2.700 kg
- Maks. temperatura medija
+90 °C
- Min. temperatura medija
0 °C
- Medij
rahlo umazani mediji
- Nazivna širina
40 mm
- Značilnosti
objemka
- Dolžina
126 mm
- QNN vrednost
22000 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- KV vrednost
333.33 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 624579 Bürkert servo upravljanje ventila 134531 5282 24 V/AC G 1 1/2 objemka Nazivna širina (podrobnosti) 40 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 624579 Bürkert servo upravljanje ventila 134531 5282 24 V/AC G 1 1/2 objemka Nazivna širina (podrobnosti) 40 mm 1 kos
Opis
Edinstven predhodno nadzorovan skozi pretočni magnetni ventil s servo membrano, ločeno od medijev, za univerzalno uporabo v tekočih in plinastih medijih glede na materialno odpornost. Ta zasnova ventilov je veliko manj dovzetna za kontaminacijo kot dvižni armaturni ventili in zato ponuja veliko prednosti v procesnem okolju. 3-smerni tečaj za predhodno krmiljenje ima serijsko ročno prekrivanje. Časi zapiranja in odpiranja so neskončno nastavljivi.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni magnetni ventil
- Običajno zaprto ali odprto z vrtenjem krmilnega mehanizma za 180 °
- Material ohišja nerjavno jeklo 1.4581
- Tesnilni material FKM
- Material tuljave epoksi
- Tuljava toplotne izolacije H
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek Vtiči vtičnice v skladu z DIN EN 175301-803 obrazec A (prej DIN 43650)
- Namestitev je poljubna, po možnosti navzgor
Obseg dostave
- 2/2-smerni ventil s servo krmiljenjem Bürkert 134531 24 V/AC G 1 1/2 nazivna širina 40 mm ohišje iz nerjavečega jekla, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
