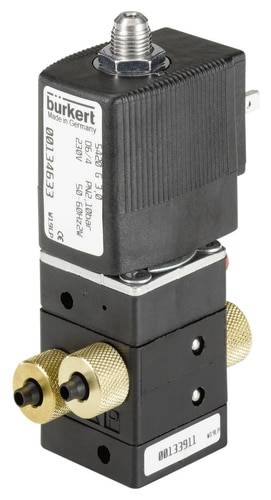

Bürkert servo upravljanje ventila 134641 5420 230 V/AC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
6 kos - zaloga Nemčija
Število
Skupaj (174,99 € / Kos)
174,99 €
z DDV
Na voljo samo 6 kos - zaloga Nemčija
Poudarki in podrobnosti
4/2-potni pnevmatski ventil 5420
- kompaktni ventil
- Prekrita tuljava
- Izpušni zrak je mogoče dušiti
- Cev, navoj in prirobnični priključek
- Zasnova sedežnega ventila
Tehnične specifikacije
- Priključek na cevi (1 in 3) Prirobnica za priključne plošče
- Cevni priključek (2 in 4) Cevni priključek 6/4
- Nazivni premer 3,0 mm
- QNn vrednost zraka 200 l / min
- Območje tlaka 2,5 - 10 barov
- Napetost 230/50 - 60 V / Hz
- Srednja temperatura od -10 do +60 ° C
- Temperatura okolice max. +55 ° C
- Odpiralni čas 30 ms (povečanje tlaka od 0 do 90%)
- Čas zaključka 20 ms (povečanje tlaka od 0 do 90%)
- Poraba električne energije 11 VA (obleka), 6 VA (delovanje)
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
230 V/AC
- Obratovalni tlak (maks.)
10 bar
- Material ohišja
poliamid
- Območje temperature medija
-10 do +60 °C
- Proizv. št. delov
134641
- Tesnilni material
NBR
- Funkcija
4/2 razvodni
- Teža
0.285 kg
- Maks. temperatura medija
+60 °C
- Min. temperatura medija
-10 °C
- Širina
122 mm
- Višina
65 mm
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
-10 °C
- KV vrednost
0
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1533562 Bürkert servo upravljanje ventila 134641 5420 230 V/AC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1533562 Bürkert servo upravljanje ventila 134641 5420 230 V/AC 1 kos
Opis
Tip 5420 je pilotno voden 4-smerni loputni ventil s servo membranami.
Za preklop je potrebna minimalna tlačna razlika 2,5 bara. Omrežni
Ventil se lahko montira na dvokanalne podstavke s skupnim tlačnim dovodom.
Besedilo je strojno prevedeno.
Za preklop je potrebna minimalna tlačna razlika 2,5 bara. Omrežni
Ventil se lahko montira na dvokanalne podstavke s skupnim tlačnim dovodom.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
