Bürkert servo upravljanje ventila 136775 5470 Namur 220 V/DC, 240 V/DC Material ohišja poliamid Tesnilni material NBR 1
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (149,99 € / Kos)
149,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert servo upravljanje ventila 136775 5470 Namur 220 V/DC, 240 V/DC Material ohišja poliamid Tesnilni material NBR 1 kos
- Izjemna zanesljivost preklapljanja
- Nizka poraba električne energije
- Izvedba iz plastike
- Standardno z ročnim preglasom
Tehnične specifikacije
- Nazivna širina 4,0 mm
- QNn vrednost zrak 300 l / min
- Območje tlaka 2 - 10 barov
- Linijski priključki G 1/8 "(priključki 1 in 3), prirobnica Namur s protipovratnimi ventili za plin (priključki 2 in 4)
- Napetost 220 - 240 V / DC
- Srednja temperatura -10 do +50 ° C
- Temperatura okolice -10 do +55 ° C
- Čas odpiranja 15 ms
- Čas zapiranja 20 ms
- Poraba električne energije 3 W
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
220 V/DC
240 V/DC
- Material ohišja
poliamid
- Priključek
G 1/8
- Obratovalni tlak (maks.)
10 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Poraba moči toka
3 W
- Proizv. št. delov
136775
- Obratovalni tlak (min.)
2 bar
- Tesnilni material
NBR
- Funkcija
4/2 razvodni
- Teža
0.150 kg
- Območje temperature medija
-10 do +50 °C
- Maks. temperatura medija
+50 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni plini
- Nazivna širina
4 mm
- Značilnosti
stranska prirobnica
- Višina
115 mm
- Dolžina
87 mm
- QNN vrednost
300 l/min
IP65
- Nadzor pritiska (maks.)
10 bar
- Nadzor pritiska (min.)
2 bar
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
položaj izhod 2 pod pritiskom, izhod 4 odzračen
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 626343 Bürkert servo upravljanje ventila 136775 5470 Namur 220 V/DC, 240 V/DC Material ohišja poliamid Tesnilni material NBR 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 626343 Bürkert servo upravljanje ventila 136775 5470 Namur 220 V/DC, 240 V/DC Material ohišja poliamid Tesnilni material NBR 1
Opis

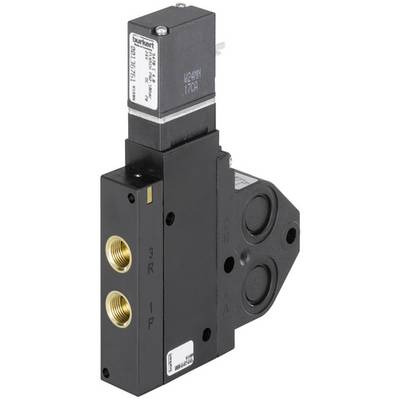

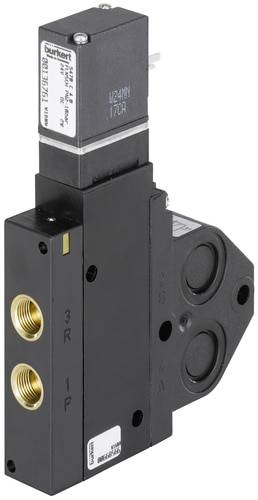

Elektromagnetni ventil je opremljen s standardno prirobnico Namur za enostavno neposredno namestitev na aktuator. Izdelana je iz visokokakovostne plastike.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 4/2-smerni elektromagnetni ventil Namur
- Z ročnim preglasom
- Brez toka je izhod 2 pod tlakom, izhod 4 je odzračen
- Material ohišja poliamid
- Tesnilni material NBR
- Mediji Naoljen in nemazan stisnjen zrak, nevtralni plini (filtriranje 5 µm)
- Napetostno odstopanje ± 10%
- Nominalni način delovanja: neprekinjeno obratovanje 100% delovni cikel
- Zaščitni razred IP 65 z vtičnico naprave
- Električni priključek Vtični čepi po DIN 43650 Obrazec C
- Kateri koli položaj namestitve, po možnosti s pogonom navzgor
- Zastavice konektorja na strani
Obseg dostave
- 4/2-smerni ventil s servo krmiljenjem Bürkert 136775 220 V/DC, 240 V/DC G 1/8 nazivna širina 4 mm ohišje iz poliamida, tesnilni material NBR
Namigi
Obseg dobave brez vtičnice naprave (glejte dodatno opremo)
