Name: Bürkert servo upravljanje ventila 172273 5282 230 V G 2 Nazivna širina (podrobnosti) 50 mm servo nadzorovano 1 kos
Brand: Bürkert
SKU: 3046899
Availability: BackOrder

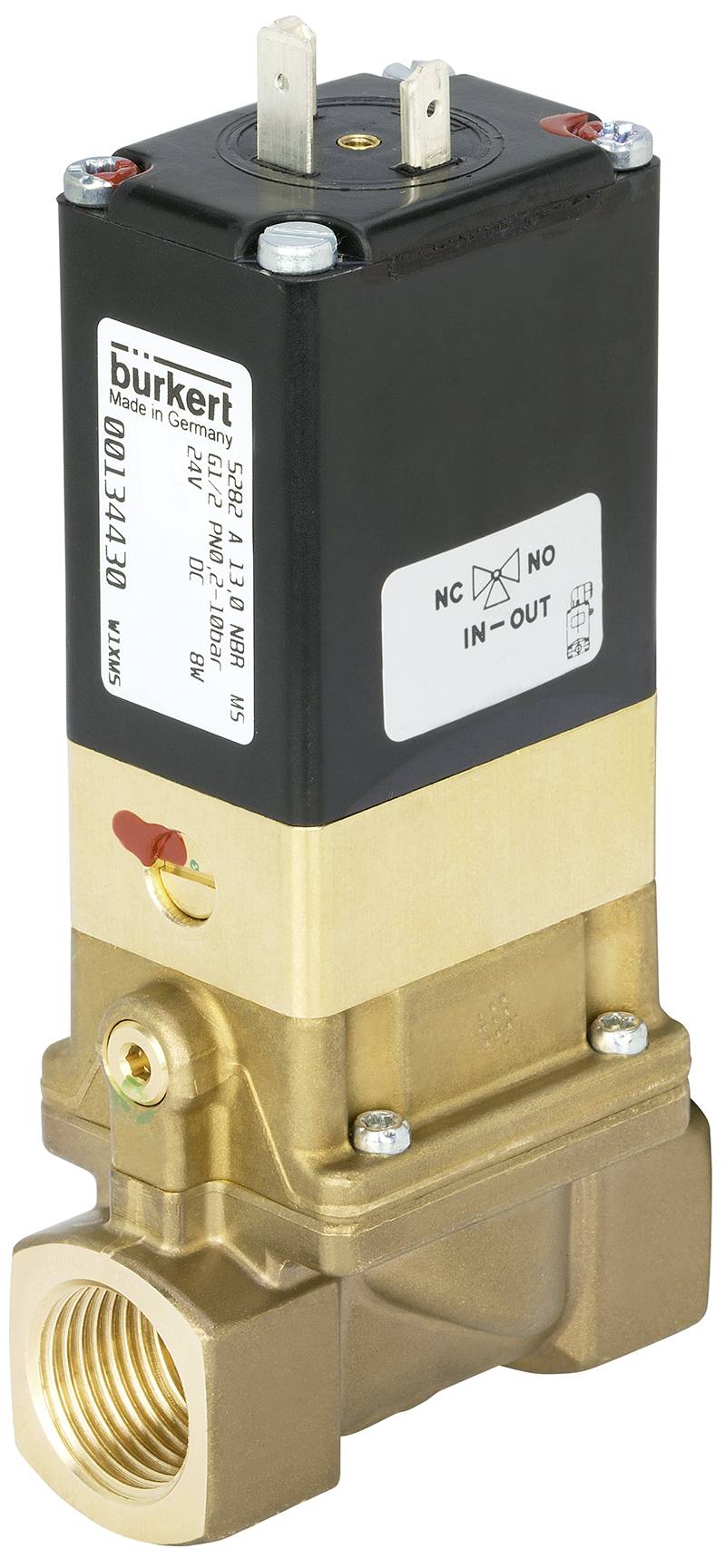

Ventil s črnim in zlatim ohišjem, zgornji del z dvema kovinskima kontaktoma, stranska nalepka s tehničnimi specifikacijami.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (919,00 € / Kos)

919,00 €

z DDV

Samo 47,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

2/2-potni elektromagnetni ventil; servo krmiljen

Servo krmiljeni membranski ventil do nazivnega premera DN 65
Ločevalna membrana za agresivne in kontaminirane medije
Čas zapiranja in odpiranja je mogoče individualno prilagoditi
Eksplozijsko varne različice (Kat.2)
Servisu prijazno ročno upravljanje

Tehnične specifikacije

Material tesnila - material tesnila krmilnega krmilnika: NBR (nitrilna guma)
Tesnilni material - kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
Tlak in temperatura - Najmanjša temperatura medija: 0 °C
Tlak in temperatura - Temperatura medija največ: 80 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0,2 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: zgoraj
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Električna povezava - Polariteta električne povezave: nepomembna
Lastnosti naprave - Vgradna dolžina: 164 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
Lastnosti naprave - Odprt preklopni čas maks.: 800 ms
Lastnosti naprave - preklopni čas zapiranja max.: 4.000 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Lastnosti naprave - Vrsta pogona: tečajno sidro
Lastnosti naprave - Delovanje: servo krmiljeno
Lastnosti naprave - Ločevanje medijev: Da
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - odpiralni preklopni čas min: 100 ms
Lastnosti naprave - preklopni čas zapiranja min: 1.000 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Da
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Da
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Lastnosti naprave - Indikator stikala: električni
Nazivni premer (vrednost Kv) - vrednost QNn (plin): 43.000 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 2 mm
Nazivna širina (Kv vrednost) - Nazivna širina glavnega ventila 1 (P) (mm): 50 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 40 m3/h
Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 2 palca
Procesni/cevni priključek - Cevni priključek 1 tip: notranji navoj
Procesna/linijska povezava - Linijska povezava 1 Oznaka navoja: 2
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Procesna/linijska povezava - Linijska povezava 2 Oznaka navoja: 2
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: št
Napetost - Napetost min / Nazivna napetost: 230 V
Napetost - Napetost max / Nazivna napetost: 230 V
Napetost - AC napetost: Da
Napetost - DC napetost: št
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - preklopna moč AC: 30 V
A
Tuljava (jedro) - nazivna moč AC: 15 V
A
Materiali - Glavni ventil Material v stiku z medijem: medenina
Materiali - krmiljenje pilota Material v stiku z medijem: medenina
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Način delovanja - ročno upravljanje: da
Način delovanja - tip ročnega delovanja: gumb gumb
Način delovanja - ročno zaklepanje delovanja: da
Odobritve - Nazivna moč: 8 W
Frekvenca napetosti: 50/60 Hz

Vrsta izdelka: servo upravljanje ventila

Delovna napetost: 230 V

Obratovalni tlak (maks.): 0.2 bar

Material ohišja: medenina

Priključek: G 2

Obratovalna temperatura: 0 °C (min)

Območje temperature medija: 0 do 80 °C

Proizv. št. delov: 172273

Obratovalni tlak (min.): 0.2 bar

Obratovalna temperatura (min.): 0 °C

Tesnilni material: nitrilni kavčuk

Funkcija: 3/2 zaprti, monostabilni

Maks. temperatura medija: 80 °C

Min. temperatura medija: 0 °C

Medij: agresivni mediji

Nazivna širina: 50 mm

Značilnosti: vrtljiva

Dolžina: 164 mm

QNN vrednost: 43.000 l/min

: IP65

Maks. temperatura okolice: 55 °C

Način delovanja: servo nadzorovano

KV vrednost: 40 m³/h

Različice(Vse cene so z DDV)

Delovna napetost

Priključek

Obratovalni tlak (maks.)

Material ohišja

Vrsta izdelka

2/2-smerni ventil s servo krmiljenjem Bürkert 41911 230 V/AC material ohišja PVC tesnilni material EPDM

Št. izdelka:623608

Dostava pon.,2.11.

5 kos - zaloga NemčijaConrad Electronic

230 V/AC

20 mm

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

635,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 41934 230 V/AC material ohišja PVC tesnilni material FKM

Št. izdelka:623609

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

230 V/AC

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

659,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 41938 24 V/DC material ohišja PVC tesnilni material FKM

Št. izdelka:623611

Dostava pon.,2.11.

10 kos - zaloga NemčijaConrad Electronic

24 V/DC

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

659,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 41980 24 V/DC material ohišja PVC tesnilni material EPDM

Št. izdelka:623612

Dostava pon.,2.11.

10 kos - zaloga NemčijaConrad Electronic

24 V/DC

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

635,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 41986 230 V/AC material ohišja PVC tesnilni material EPDM

Št. izdelka:623614

Dostava pon.,2.11.

2 kos - zaloga NemčijaConrad Electronic

230 V/AC

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

675,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 42005 230 V/AC material ohišja PVC tesnilni material FKM

Št. izdelka:623615

Dostava pon.,2.11.

25 kos - zaloga NemčijaConrad Electronic

230 V/AC

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

709,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 42008 24 V/DC material ohišja PVC tesnilni material FKM

Št. izdelka:623616

Dostava pon.,2.11.

5 kos - zaloga NemčijaConrad Electronic

24 V/DC

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

709,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 42045 24 V/DC material ohišja PVC tesnilni material EPDM

Št. izdelka:623617

Dostava pon.,2.11.

18 kos - zaloga NemčijaConrad Electronic

24 V/DC

25 mm

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

675,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 42047 24 V/DC material ohišja PVC tesnilni material EPDM

Št. izdelka:623618

Dostava pon.,2.11.

2 kos - zaloga NemčijaConrad Electronic

24 V/DC

32 mm

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

909,00 €^*

2/2-smerni ventil s servo krmiljenjem Bürkert 42079 24 V/DC material ohišja PVC tesnilni material FKM

Št. izdelka:623619

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V/DC

32 mm

6 bar

PVC

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

969,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3046899 Bürkert servo upravljanje ventila 172273 5282 230 V G 2 Nazivna širina (podrobnosti) 50 mm servo nadzorovano 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3046899 Bürkert servo upravljanje ventila 172273 5282 230 V G 2 Nazivna širina (podrobnosti) 50 mm servo nadzorovano 1 kos

Opis

Ventil 5282 je servo krmiljen membranski ventil. Za delovanje ventila je potreben minimalni diferenčni tlak. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Standardno medeninasto ohišje izpolnjuje vse evropske zahteve za pitno vodo. Ponudbo ohišij zaokrožujejo izvedbe iz nerjavečega jekla. Z enostavnim obračanjem 3/2-potnega pilotnega ventila na ventilu lahko spremenite način delovanja iz NC v NO. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. 5282 je opremljen z ročnim krmiljenjem za zagon in testiranje. NEMA 4X je na voljo na zahtevo.

Besedilo je strojno prevedeno.
