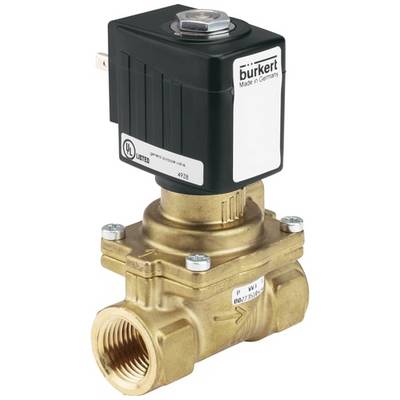

Bürkert servo upravljanje ventila 221928 6281 EV 24 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 13 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (174,99 € / Kos)
174,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Preklopni ventil za vodo iz pipe
- Kratka dolžina namestitve
- Visok pretok
- Zaklepna roka in nizek hrup
- Robustna membrana
Tehnične specifikacije
- Nazivni premer 13,0 mm
- Priključni tulec cevi 1/2 "
- Kv vrednost 3,8 m³ / h
- Območje tlaka 0,2 - 16 barov
- Napetost 024 V / 50 - 60 Hz
- Srednja temperatura od -10 do +80 ° C
- Temperatura okolice max. +55 ° C
- Časi preklopa 0,1 - 4 sekunde (odvisno od nazivne velikosti in diferenčnega tlaka)
- Poraba električne energije 24 VA (obleka), 16/7 VA / W (delovanje s toplo tuljavo)
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
24 V/AC
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
medenina
- Priključek
G 1/2 objemka
- Območje temperature medija
-10 do +80 °C
- Proizv. št. delov
221928
- Obratovalni tlak (min.)
0.2 bar
- Tesnilni material
NBR
- Funkcija
2/2-razvodni
- Teža
0.600 kg
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni mediji
- Nazivna širina
13 mm
- Značilnosti
objemka
- Dolžina
65 mm
- QNN vrednost
4100 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- KV vrednost
63.33 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 626752 Bürkert servo upravljanje ventila 221928 6281 EV 24 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 13 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 626752 Bürkert servo upravljanje ventila 221928 6281 EV 24 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 13 mm 1 kos
Opis
Pilotni elektromagnetni ventil s servo membrano za nadzor tekočih in plinastih medijev. Konstrukcija je odporna na udarce. Za popolno odpiranje in zapiranje je potrebna tlačna razlika 0,5 bara.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni ventil svetu
- Običajno odprta
- Material medenine ohišja v skladu z DIN EN 50930-6
- Notranji deli ventila iz nerjavečega jekla, medenine in plastike (PPS)
- Tesnilni material NBR
- Mediji: nevtralni mediji, npr. B. stisnjen zrak, voda
- Material tuljave epoksi
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil s servo krmiljenjem Bürkert 221928 24 V/AC G 1/2 nazivna širina 13 mm ohišje iz medenine, tesnilni material NBR
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
