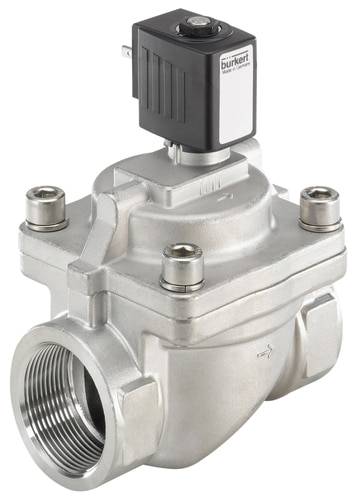

Bürkert servo upravljanje ventila 221992 6281 EV 24 V/DC G 3/4 objemka Nazivna širina (podrobnosti) 20 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Število
Skupaj (375,00 € / Kos)
375,00 €
z DDV
Na voljo samo 10 kos - zaloga Nemčija
Poudarki in podrobnosti
- Preklopni ventil za vodo iz pipe
- Kratka dolžina namestitve
- Visok pretok
- Zaklepna roka in nizek hrup
- Robustna membrana
Tehnične specifikacije
- Nominalna širina 20,0 mm
- Cevni priključek G 3/4 "
- Kv vrednost 8,5 m³ / h
- Območje tlaka 0,2 - 16 barov
- Napetost 024 V / DC
- Srednja temperatura od 0 do 120 ° C
- Temperatura okolice max. +55 ° C
- Časi preklopa 0,1 - 4 sekunde (odvisno od nazivne velikosti in diferenčnega tlaka)
- Poraba električne energije 8 (9,5) W (topla tuljava)
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
24 V/DC
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 3/4 objemka
- Območje temperature medija
0 do +120 °C
- Proizv. št. delov
221992
- Obratovalni tlak (min.)
0.2 bar
- Tesnilni material
FKM
- Funkcija
2/2-razvodni
- Teža
0.800 kg
- Maks. temperatura medija
+120 °C
- Min. temperatura medija
0 °C
- Medij
nevtralni mediji
- Nazivna širina
20 mm
- Značilnosti
objemka
- Širina
60 mm
- Višina
115.6 mm
- Dolžina
80 mm
- QNN vrednost
9100 l/min
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- KV vrednost
141.67 l/min
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 626843 Bürkert servo upravljanje ventila 221992 6281 EV 24 V/DC G 3/4 objemka Nazivna širina (podrobnosti) 20 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 626843 Bürkert servo upravljanje ventila 221992 6281 EV 24 V/DC G 3/4 objemka Nazivna širina (podrobnosti) 20 mm 1 kos
Opis
Pilotni elektromagnetni ventil s servo membrano za nadzor tekočih in plinastih medijev. Konstrukcija je odporna na udarce. Za popolno odpiranje in zapiranje je potrebna tlačna razlika 0,5 bara.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni ventil svetu
- Običajno zaprto
- Material ohišja nerjavno jeklo
- Notranji deli ventila iz nerjavečega jekla, medenine in plastike (PPS)
- Tesnilni material FKM
- Mediji: nevtralni mediji, npr. B. stisnjen zrak, voda
- Material tuljave epoksi
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil s servo krmiljenjem Bürkert 221992 24 V/DC G 3/4 nazivna širina 20 mm ohišje iz nerjavečega jekla, tesnilni material FKM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
