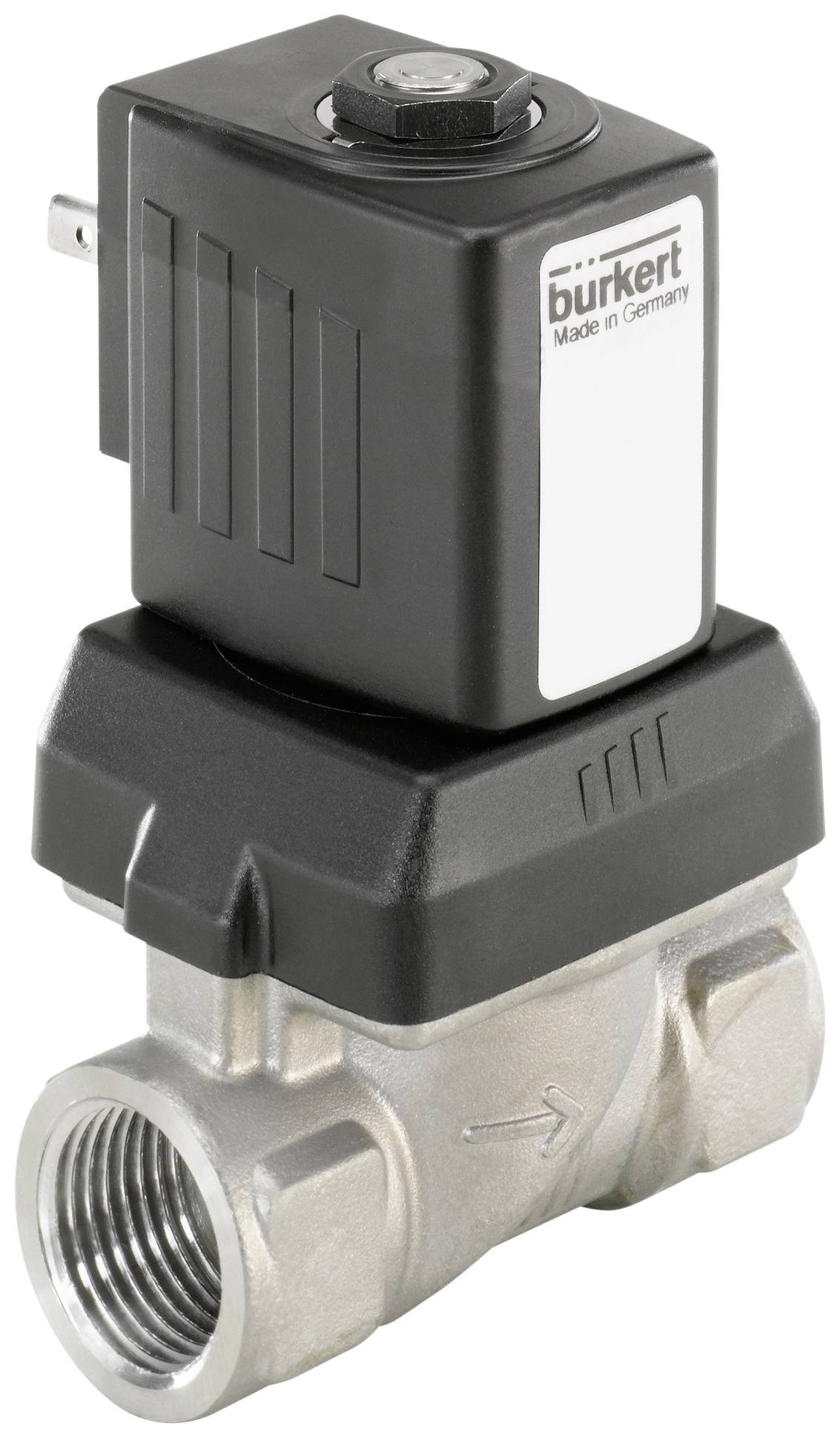

Bürkert servo upravljanje ventila 222175 6213 EV 24 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20 mm 2/2-stezno 1 k
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (349,00 € / Kos)
349,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
- Preklopni ventil za vodo iz pipe
- Kratka dolžina namestitve
- Visok pretok
- Zaklepna roka in nizek hrup
Tehnične specifikacije
- Nominalna širina 20,0 mm
- Cevni priključek G 3/4 "
- Kv vrednost 8,3 m³ / h
- Tlačno območje 0 - 10 barov
- Napetost 024 V / 50 Hz
- Srednja temperatura od -30 do +90 ° C
- Temperatura okolice max. +55 ° C
- Časi preklopa 0,1 - 4 sekunde (odvisno od nazivne velikosti in diferenčnega tlaka)
- Poraba električne energije 38 VA (obleka), 14/8 VA / W (delovanje, topla tuljava)
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
24 V/AC
- Obratovalni tlak (maks.)
10 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 3/4 objemka
- Obratovalna temperatura
-30 °C (min)
- Območje temperature medija
-30 do +90 °C
- Proizv. št. delov
222175
- Obratovalni tlak (min.)
0.1 bar
- Obratovalna temperatura (min.)
-30 °C
- Tesnilni material
EPDM
- Funkcija
2/2-razvodni
- Teža
1.140 kg
- Maks. temperatura medija
+90 °C
- Min. temperatura medija
-30 °C
- Medij
nevtralne tekočine
- Nazivna širina
20 mm
- Značilnosti
objemka
- Širina
65 mm
- Višina
113.1 mm
- Dolžina
80 mm
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- Način delovanja
2/2-stezno
- KV vrednost
138.33 l/min
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 626550 Bürkert servo upravljanje ventila 222175 6213 EV 24 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20 mm 2/2-stezno 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 626550 Bürkert servo upravljanje ventila 222175 6213 EV 24 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20 mm 2/2-stezno 1 k
Opis
Vzmetno obremenjen, običajno zaprt elektromagnetni ventil za nevtralne tekočine. Konstrukcija je odporna na udarce. Za popolno odpiranje je potrebna tlačna razlika 0,1 bara.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni ventil svetu
- Običajno zaprto
- Material ohišja nerjaveče jeklo 1.4408 (316)
- Notranji deli ventila iz nerjavečega jekla in plastike (PPS)
- Tesnilni material EPDM
- Mediji: tekočine brez olj in maščob, vroča voda
- Material tuljave poliamid (razred B)
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Stopnja zaščite IP 65 z vtičnico za aparat
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil s servo krmiljenjem Bürkert 222175 24 V/AC G 3/4 nazivna širina 20 mm ohišje iz nerjavečega jekla, tesnilni material EPDM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
