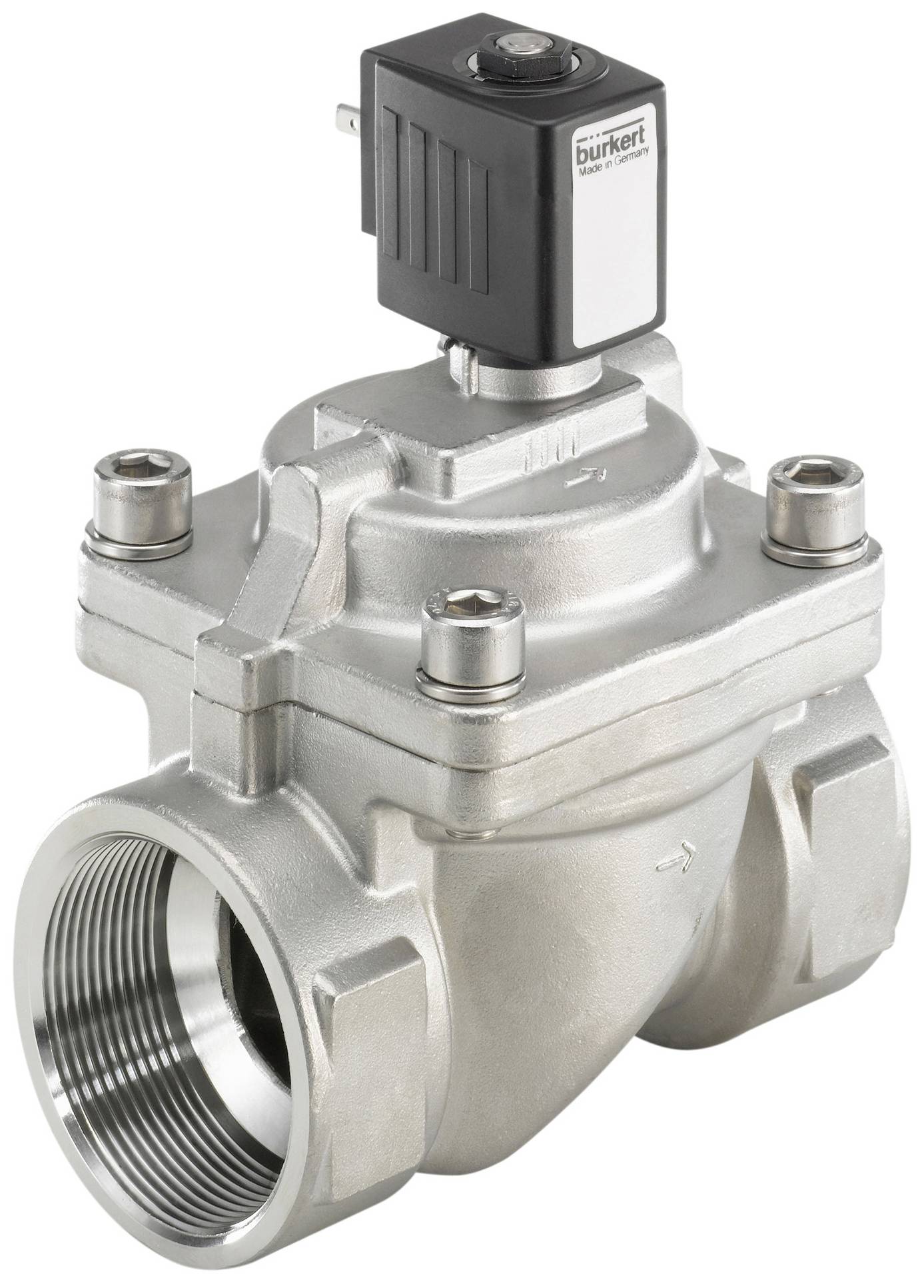

Slika je simbolična

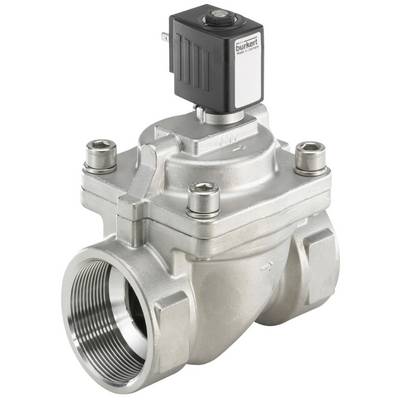

Slika je simbolična
Bürkert servo upravljanje ventila 319441 6281 24 V 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (335,00 € / Kos)
335,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; servo krmiljen
- Servo krmiljeni membranski ventil do nazivnega premera DN50
- Centralno vijačen sistem tuljav, odporen na vibracije
- Mehko in tiho zapiranje
- Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
- Eksplozijsko varne različice
Tehnične specifikacije
- Pogon - ročno upravljanje Material: nerjaveče jeklo
- Tesnilni material - material tesnilnega tesnila pilota: EPDM (etilen propilen dien kavčuk)
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: EPDM (etilen propilen dien kavčuk)
- Tesnilni material - tesnjenje na zunanjo stran Material: EPDM (etilen propilen dien kavčuk)
- Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 16
- Tlak in temperatura - Najmanjša temperatura medija: -30 °C
- Tlak in temperatura - Temperatura medija največ: 90 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0,2 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 16 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 65 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 1.000 ms
- Lastnosti naprave - preklopni čas zapiranja max.: 3.000 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: servo krmiljeno
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 50 ms
- Lastnosti naprave - preklopni čas zapiranja min: 120 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Značilnosti naprave - Generacija: EV
- Lastnosti naprave - Pilot krmiljenje Centralno privito: Da
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 4.100 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 13 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 3,8 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 1/2 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Povezava proces / linija - povezava linije 2 Vrsta navoja: G
- Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava Kick and Drop: možna tehnologija za varčevanje z energijoMožna tehnologija za varčevanje z energijo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - material tuljave (prevleka): PA (poliamid)
- Tuljava (jedro) - Razred toplotne izolacije pogona: B
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč DC: 9,5 W
- Tuljava (jedro) - Zmanjšana moč DC: 8 W
- Materiali - Glavni ventil Material v stiku z medijem: nerjavno jeklo
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: da
- Način delovanja - ročni tip delovanja: rotacijsko delovanje
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Odobritve - Nazivna moč: 8 W
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0.2 bar
- Material ohišja
nerjaveče jeklo
- Območje temperature medija
-30 do 90 °C
- Proizv. št. delov
319441
- Teža
0.7100 kg
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-30 °C
- Širina
42 mm
- Višina
104.6 mm
- Dolžina
58 mm
IP65
- Maks. temperatura okolice
55 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047321 Bürkert servo upravljanje ventila 319441 6281 24 V 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047321 Bürkert servo upravljanje ventila 319441 6281 24 V 1 kos
Opis
Ventil 6281 je servo krmiljen membranski ventil iz serije S.EV. Za delovanje ventila je vedno potreben minimalni diferenčni tlak. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Standardno medeninasto ohišje izpolnjuje vse evropske zahteve za pitno vodo. Za dodatna tržišča je na voljo medenina, odporna proti razcinkanju. Ponudbo ohišij zaokrožuje različica iz nerjavečega jekla. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. Ventil je mogoče dobaviti z ročno prestavitvijo za enostavno vzdrževanje in zagon.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
