Name: Bürkert servo upravljanje ventila 346294 6281 400 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Brand: Bürkert
SKU: 3047505
Availability: BackOrder

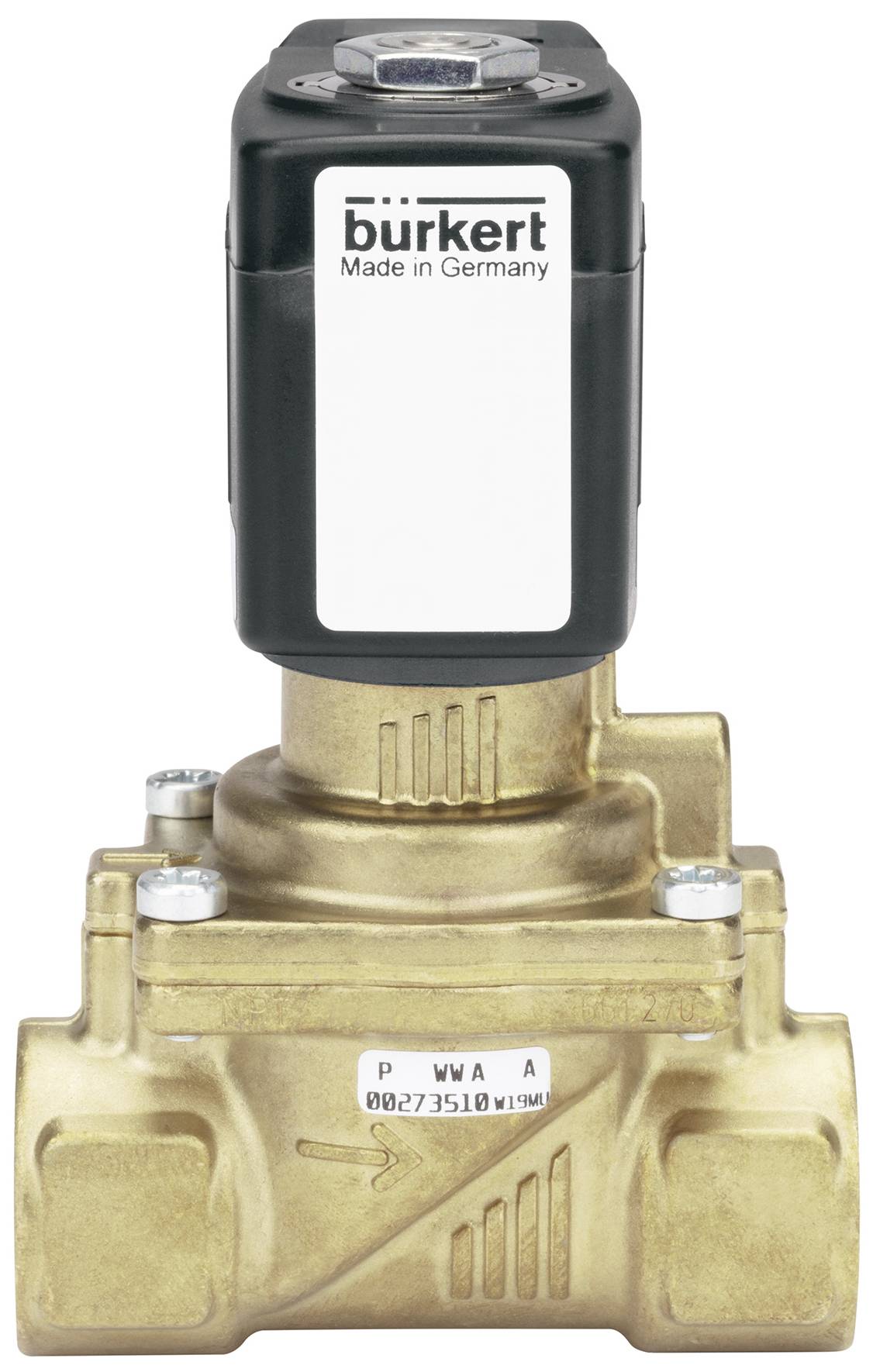

Medeninasti ventil z pravokotno črno krmilno omarico zgoraj, z napisom 'burkert, Made in Germany'.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Samo 11,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

2/2-potni elektromagnetni ventil; servo krmiljen

Servo krmiljeni membranski ventil do nazivnega premera DN50
Centralno vijačen sistem tuljav, odporen na vibracije
Mehko in tiho zapiranje
Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
Eksplozijsko varne različice

Tehnične specifikacije

Material tesnila - material tesnila krmilnega krmilnika: NBR (nitrilna guma)
Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 16
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 80 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0,5 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 16 barov
Električni priključek - vtičnica za napravo vključena v dobavo: vključena
Električni priključek - vtičnica naprave št. artikla - tip: 00005378 - 1051
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Lastnosti naprave - Vgradna dolžina: 58 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
Lastnosti naprave - Odprt preklopni čas maks.: 1.000 ms
Lastnosti naprave - preklopni čas zapiranja max.: 3.000 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - Pretok: preko sedeža
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Lastnosti naprave - Delovanje: servo krmiljeno
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - Preklopna funkcija: vklop/izklop z odzračevanjem na čepu
Lastnosti naprave - odpiralni preklopni čas min: 50 ms
Lastnosti naprave - preklopni čas zapiranja min: 120 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Značilnosti naprave - Generacija: EV
Lastnosti naprave - Pilot krmiljenje Centralno privito: Da
Nazivni premer (Kv vrednost) - QNn vrednost (plin): 3.900 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 13 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 3,6 m3/h
Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 1/2 palca
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: št
Napetost - Napetost min / Nazivna napetost: 400 V
Napetost - Napetost max / Nazivna napetost: 400V
Napetost - AC napetost: Da
Napetost - DC napetost: št
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 32 mm
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - tuljava z udarcem in padcem: tehnologija za varčevanje z energijo ni na voljo
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: priklopljena
Tuljava (jedro) - material tuljave (prevleka): PA (poliamid)
Tuljava (jedro) - Razred toplotne izolacije pogona: B
Tuljava (jedro) - preklopna moč AC: 24 V
A
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Tuljava (jedro) - nazivna moč AC: 14 V
A
Materiali - Glavni ventil Material v stiku z medijem: medenina
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: B - odprt v položaju mirovanja - tlačni priključek 1 (P/NO)B - odprt v položaju mirovanja - tlačni priključek 1 (P/NO)
Način delovanja - ročno upravljanje: Št
Odobritve - Nazivna moč: 8 W
Frekvenca napetosti: 50/60 Hz

Vrsta izdelka: servo upravljanje ventila

Delovna napetost: 400 V

Obratovalni tlak (maks.): 0.5 bar

Material ohišja: medenina

Priključek: G 1/2

Obratovalna temperatura: -10 °C (min)

Območje temperature medija: -10 do 80 °C

Proizv. št. delov: 346294

Obratovalni tlak (min.): 0.5 bar

Obratovalna temperatura (min.): -10 °C

Tesnilni material: NBR

Funkcija: 2/2 odprti, monostabilni

Maks. temperatura medija: 80 °C

Min. temperatura medija: -10 °C

Medij: voda

Nazivna širina: 13 mm

Značilnosti: objemka

Dolžina: 58 mm

QNN vrednost: 3.900 l/min

: IP65

Maks. temperatura okolice: 55 °C

Način delovanja: servo nadzorovano

KV vrednost: 3.6 m³/h

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Delovna napetost

Priključek

Obratovalni tlak (maks.)

Material ohišja

Vrsta izdelka

Bürkert magnetni ventil 246484 6281 230 V/AC G 1 servo nadzorovano 1 kos

Št. izdelka:2482606

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

230 V/AC

G 1

16 bar

nerjaveče jeklo

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

475,00 €^*

Bürkert magnetni ventil 246485 6281 230 V/AC G 1/2 Nazivna širina (podrobnosti) 50 mm servo nadzorovano 1 kos

Št. izdelka:2482603

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

230 V/AC

G 1/2

16 bar

nerjaveče jeklo

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

295,00 €^*

Bürkert magnetni ventil 247941 6281 230 V/AC G 3/4 Nazivna širina (podrobnosti) 50 mm servo nadzorovano 1 kos

Št. izdelka:2482607

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

230 V/AC

G 3/4

16 bar

nerjaveče jeklo

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

365,00 €^*

Bürkert magnetni ventil 338113 6281 230 V G 1/2 servo nadzorovano 1 kos

Št. izdelka:2482610

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

230 V

G 1/2

16 bar

medenina

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Bürkert servo upravljanje ventila 240985 6281 24 V G 1 Nazivna širina (podrobnosti) 25 mm zaprti položaj 1 kos

Št. izdelka:3046811

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1

0.2 bar

medenina

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

275,00 €^*

Bürkert servo upravljanje ventila 250369 6281 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos

Št. izdelka:3047200

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1/2

0.2 bar

medenina

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

164,99 €^*

Bürkert servo upravljanje ventila 253433 6281 24 V G 3/4 Nazivna širina (podrobnosti) 20 mm servo nadzorovano 1 kos

Št. izdelka:3046978

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 3/4

0.2 bar

medenina

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

199,99 €^*

Bürkert servo upravljanje ventila 253435 6281 24 V G 1 Nazivna širina (podrobnosti) 25 mm servo nadzorovano 1 kos

Št. izdelka:3046960

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1

0.2 bar

medenina

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

255,00 €^*

Bürkert servo upravljanje ventila 253821 6281 24 V G 1 1/2 Nazivna širina (podrobnosti) 40 mm servo nadzorovano 1 kos

Št. izdelka:3046979

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1 1/2

0.2 bar

medenina

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

379,00 €^*

Bürkert servo upravljanje ventila 274782 6281 24 V G 1 1/4 Nazivna širina (podrobnosti) 40 mm servo nadzorovano 1 kos

Št. izdelka:3046986

Dostava pon.,2.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1 1/4

0.2 bar

medenina

servo upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

345,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047505 Bürkert servo upravljanje ventila 346294 6281 400 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047505 Bürkert servo upravljanje ventila 346294 6281 400 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos

Opis

Ventil 6281 je servo krmiljen membranski ventil iz serije S.EV. Za delovanje ventila je vedno potreben minimalni diferenčni tlak. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Standardno medeninasto ohišje izpolnjuje vse evropske zahteve za pitno vodo. Medenina, odporna proti razcinkanju, je na voljo za dodatna tržišča. Ponudbo ohišij zaokrožuje različica iz nerjavečega jekla. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. Ventil je mogoče dobaviti z ročno prestavitvijo za enostavno vzdrževanje in zagon.

Besedilo je strojno prevedeno.
