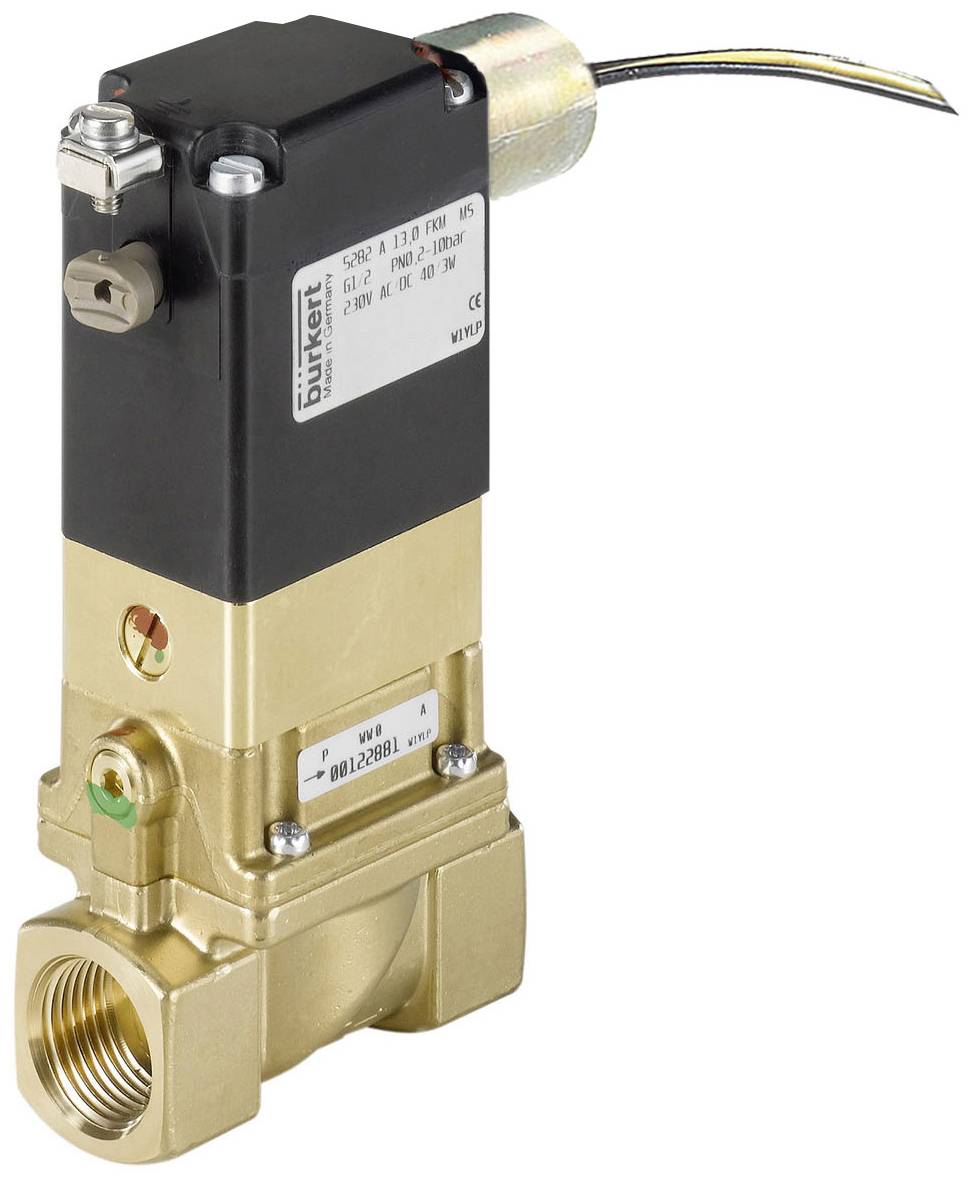

Bürkert servo upravljanje ventila 349628 5282 24 V 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (779,00 € / Kos)
779,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; servo krmiljen
- Servo krmiljeni membranski ventil do nazivnega premera DN 65
- Ločevalna membrana za agresivne in kontaminirane medije
- Čas zapiranja in odpiranja je mogoče individualno prilagoditi
- Eksplozijsko varne različice (Kat.2)
- Servisu prijazno ročno upravljanje
Tehnične specifikacije
- Material tesnila - material tesnila krmilnega krmilnika: NBR (nitrilna guma)
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
- Tlak in temperatura - Najmanjša temperatura medija: 0 °C
- Tlak & temperatura - temperatura medija max: 80 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -40 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Tlak in temperatura - nazivni tlak min: 0,2 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
- Električni priključek - Vrsta električnega priključka: linijski kabel
- Električni priključek - Položaj električnega priključka: preko izhoda
- Električni priključek - Dolžina električnega priključnega kabla: 3.000 mm
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Električna povezava - Električna povezava 1 kabel Material: PO kopolimer zamrežen
- Električna povezava - Polariteta električne povezave: nepomembna
- Lastnosti naprave - Vgradna dolžina: 115 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 800 ms
- Lastnosti naprave - preklopni čas zapiranja max.: 4.000 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: tečajno sidro
- Lastnosti naprave - Delovanje: servo krmiljeno
- Lastnosti naprave - Ločevanje medijev: Da
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 100 ms
- Lastnosti naprave - preklopni čas zapiranja min: 1.000 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Lastnosti naprave - Pritrditev (prirobnica) Material: Nerjaveče jeklo
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 11.000 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 2 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 25 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 10 m3/h
- Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 1 palec
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Procesna/linijska povezava - Linijska povezava 1 Oznaka navoja: 1
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Procesna/linijska povezava - Linijska povezava 2 Oznaka navoja: 1
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: Da
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - preklopna moč AC: 40 V
- A
- Tuljava (jedro) - nazivna moč DC: 40 W
- Tuljava (jedro) - Zmanjšana moč DC: 3 W
- Tuljava (jedro) - nazivna moč AC: 3 V
- A
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Materiali - krmiljenje pilota Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega delovanja: gumb gumb
- Način delovanja - ročno zaklepanje delovanja: da
- Odobritve - Nazivna moč: 40 W
- Vrsta odobritve: IECEx, ATXIECEx, ATEX
- Vrsta odobritve: Ex mb IIC T4 Gb, Ex mb IIIC T130°C Db, II 2 D Ex mb IIIC T130°C Db, II 2 G Ex mb IIC T4 Gb
- Frekvenca napetosti: 50/60 Hz
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0.2 bar
- Območje temperature medija
0 do 80 °C
- Proizv. št. delov
349628
- Maks. temperatura medija
80 °C
- Min. temperatura medija
0 °C
IP65
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-40 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047515 Bürkert servo upravljanje ventila 349628 5282 24 V 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047515 Bürkert servo upravljanje ventila 349628 5282 24 V 1 kos
Opis
Ventil 5282 je servo krmiljen membranski ventil. Za delovanje ventila je potreben minimalni diferenčni tlak. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Standardno medeninasto ohišje izpolnjuje vse evropske zahteve za pitno vodo. Ponudbo ohišij zaokrožujejo izvedbe iz nerjavečega jekla. Z enostavnim obračanjem 3/2-potnega pilotnega ventila na ventilu lahko način delovanja spremenite iz NC v NO. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. 5282 je opremljen z ročnim krmiljenjem za zagon in testiranje. NEMA 4X je na voljo na zahtevo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
