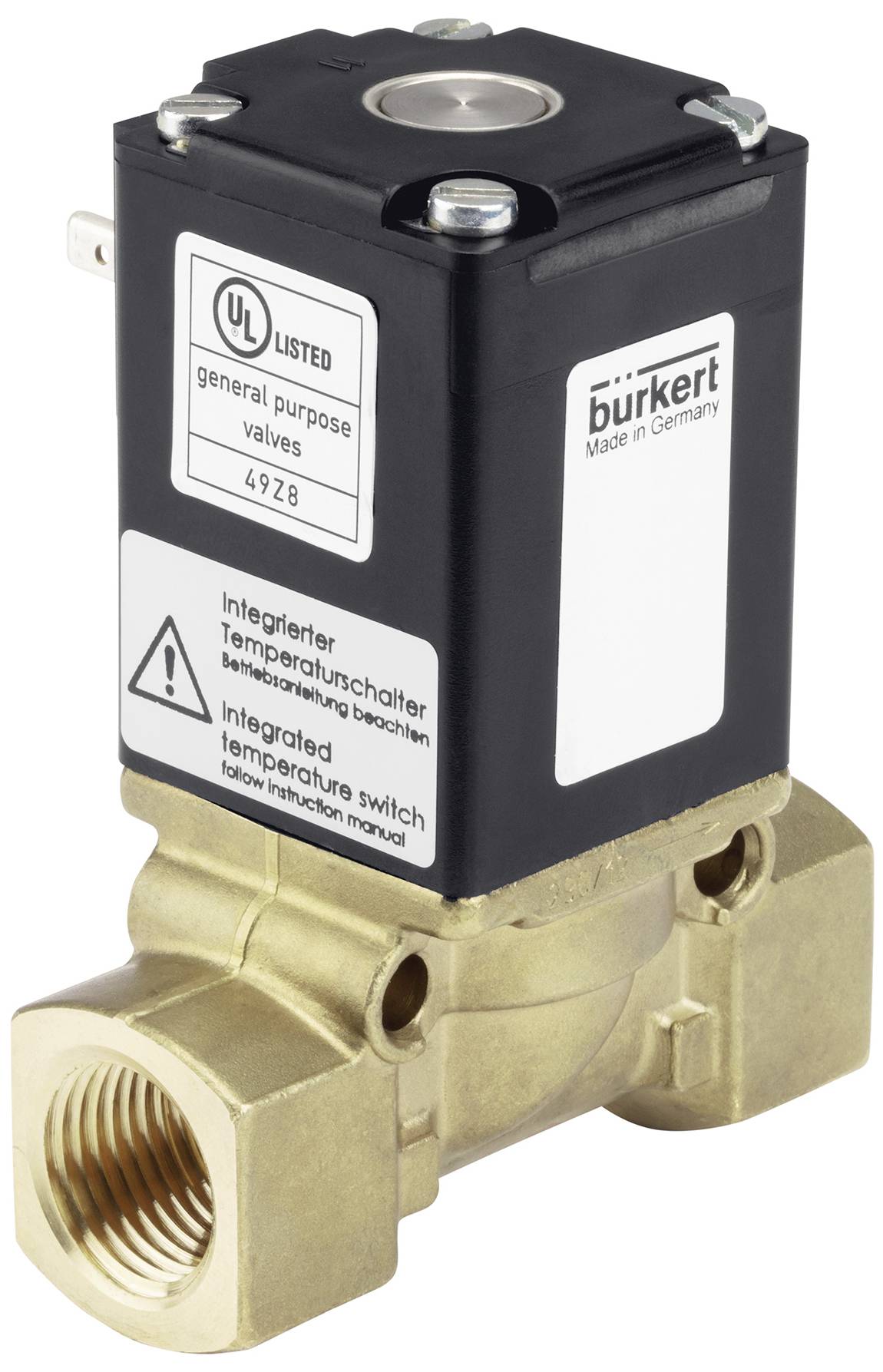

Bürkert servo upravljanje ventila 58493 0290 230 V G 1/2 objemka Nazivna širina (podrobnosti) 12 mm zaprti položaj 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (174,99 € / Kos)
174,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; servo krmiljen
- Servo krmiljeni membranski ventil do nazivnega premera DN50
- Fiksno spojena membrana se odpre brez diferenčnega tlaka
- Sistem tuljav, odporen na vibracije, z blok vijaki
- Energijsko varčno zmanjšanje moči za vse različice DC
Tehnične specifikacije
- Material: medenina
- Tesnilni material: EPDM
- Nazivna širina: 12 mm
- Priključek: G 1/2 vtičnica
- Posebnost: direktna spojka
- Napetost: 230 voltov
- Frekvenca: 50Hz
- Temperatura medija (stopinj C) (max): 100
- Temperatura okolice (stopinj C) (največ): 55
- Tlak (bar) (max): 16
- Temperatura medija (stopinja C) (min): -30
- Način delovanja: 2/2-smerni; Zaprto v položaju mirovanja
- Poraba energije: 10 vatov
- Vrednost QNN (L/MIN): 1900
- Delovni cikel (%): 100
- Odpiralni čas (msec) (max): 250
- Čas zapiranja (ms)(max): 2000
- Vrednost KV (M*3/H): 1,8
- Odpiralni čas (ms)(min): 100
- Čas zapiranja (ms)(min): 700
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
230 V
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
medenina
- Priključek
G 1/2 objemka
- Območje temperature medija
-30 do 100 °C
- Proizv. št. delov
58493
- Tesnilni material
EPDM
- Funkcija
2/2-razvodni
- Teža
0.7800 kg
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-30 °C
- Nazivna širina
12 mm
- Širina
81 mm
- Višina
84 mm
- Dolžina
74.5 mm
- QNN vrednost
1900 l/min
IP65
- Maks. temperatura okolice
55 °C
- Način delovanja
zaprti položaj
- KV vrednost
1.8 m³/h
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046839 Bürkert servo upravljanje ventila 58493 0290 230 V G 1/2 objemka Nazivna širina (podrobnosti) 12 mm zaprti položaj 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046839 Bürkert servo upravljanje ventila 58493 0290 230 V G 1/2 objemka Nazivna širina (podrobnosti) 12 mm zaprti položaj 1 kos
Opis
Ventil 0290 je servo krmiljen membranski ventil iz serije S.EV. Ventil se odpre brez diferenčnega tlaka. Proces odpiranja je podprt s trdno spojko membrane na sidro. Vgrajena funkcija "soft kick" zagotavlja, da je odpiranje nežno do materialov. Na voljo so različni membranski materiali, odvisno od uporabe. Paleto ohišij zaokrožujejo različice iz nerjavečega jekla. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Za zmanjšanje porabe električne energije imajo vse različice z enosmernim tokom v tuljavi vlito elektroniko »brcni in spusti«. NEMA 4X je na voljo na zahtevo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
