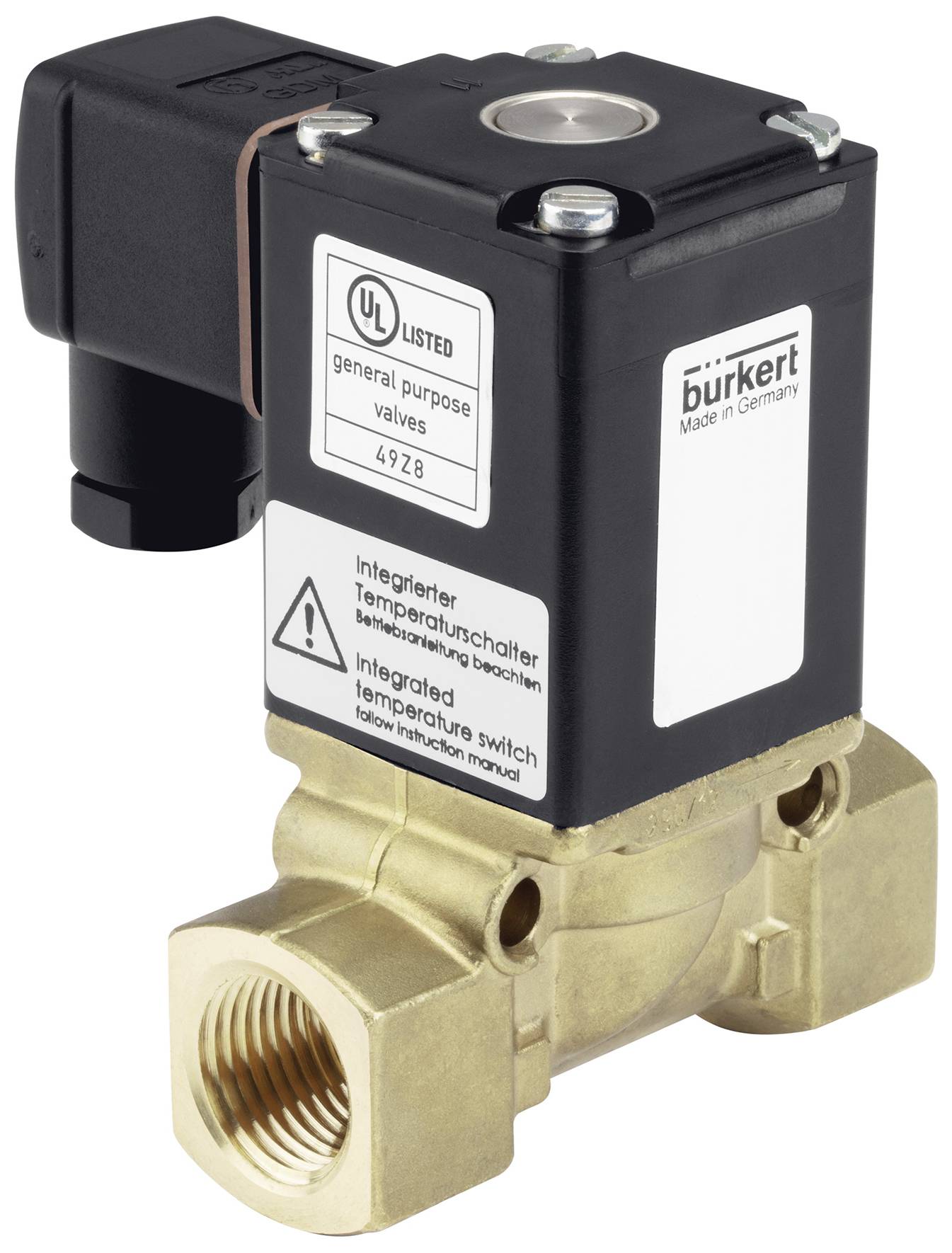

Slika je simbolična
Slika je simbolična
Bürkert servo upravljanje ventila 59608 0290 230 V G 1/2 Nazivna širina (podrobnosti) 12 mm servo nadzorovano 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (234,99 € / Kos)
234,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; servo krmiljen
- Servo krmiljeni membranski ventil do nazivnega premera DN50
- Fiksno spojena membrana se odpre brez diferenčnega tlaka
- Sistem tuljav, odporen na vibracije, z blok vijaki
- Energijsko varčno zmanjšanje moči za vse različice DC
Tehnične specifikacije
- Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
- Tlak in temperatura - Najmanjša temperatura medija: 0 °C
- Tlak & temperatura - temperatura medija max: 100 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 16 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: vključena
- Električni priključek - vtičnica naprave št. artikla - tip: 00314802 - 2518
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 74,5 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 250 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 2.000 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Da
- Lastnosti naprave - Različica za kisik: Da
- Lastnosti naprave - deli brez olja in masti: Da (v skladu z DIS 1000020797)
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: krmiljeno s silo
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 100 ms
- Lastnosti naprave - preklopni čas zapiranja min: 700 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 1.900 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,5 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 12 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 1,8 m3/h
- Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 7/16 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - Napetost min / Nazivna napetost: 230 V
- Napetost - Napetost max / Nazivna napetost: 230 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 40 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - preklopna moč AC: 100 V
- A
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč AC: 25 V
- A
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 10 W
- Frekvenca napetosti: 50Hz
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
230 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/2
- Obratovalna temperatura
0 °C (min)
- Območje temperature medija
0 do 100 °C
- Proizv. št. delov
59608
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
0 °C
- Tesnilni material
FKM
- Funkcija
2/2 zaprti, monostabilni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
0 °C
- Medij
kisik
- Nazivna širina
12 mm
- Dolžina
74.5 mm
- QNN vrednost
1.900 l/min
IP65
- Maks. temperatura okolice
55 °C
- Način delovanja
servo nadzorovano
- KV vrednost
1.8 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046840 Bürkert servo upravljanje ventila 59608 0290 230 V G 1/2 Nazivna širina (podrobnosti) 12 mm servo nadzorovano 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046840 Bürkert servo upravljanje ventila 59608 0290 230 V G 1/2 Nazivna širina (podrobnosti) 12 mm servo nadzorovano 1 kos
Opis
Ventil 0290 je servo krmiljen membranski ventil iz serije S.EV. Ventil se odpre brez diferenčnega tlaka. Proces odpiranja je podprt s trdno spojko membrane na sidro. Vgrajena funkcija "soft kick" zagotavlja, da je odpiranje nežno do materialov. Na voljo so različni membranski materiali, odvisno od uporabe. Paleto ohišij zaokrožujejo različice iz nerjavečega jekla. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Za zmanjšanje porabe električne energije imajo vse različice z enosmernim tokom v tuljavi vlito elektroniko »brcni in spusti«. NEMA 4X je na voljo na zahtevo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
