Name: Bürkert servo upravljanje ventila 77003 0290 230 V G 1/2 Nazivna širina (podrobnosti) 12 mm prisilni nadzor 1 kos
Brand: Bürkert
SKU: 3046849
Availability: BackOrder

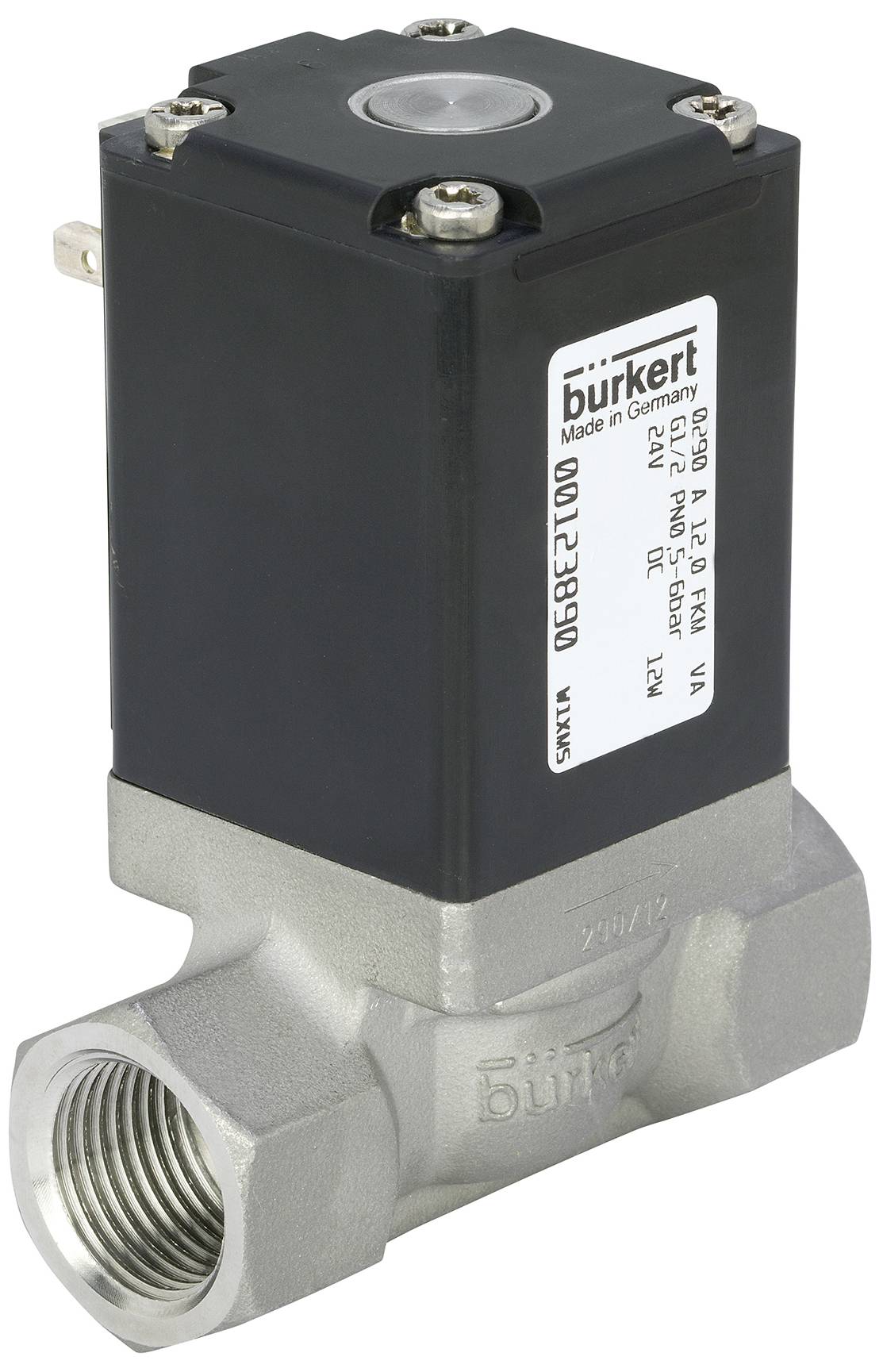

Črn ventil s kovinskim telesom, na strani nalepka s tehničnimi specifikacijami. Logotip proizvajalca 'Burkert'. Uporaba: nadzor tokov tekočin.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (355,00 € / Kos)

355,00 €

z DDV

Samo 29,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

2/2-potni elektromagnetni ventil; servo krmiljen

Servo krmiljeni membranski ventil do nazivnega premera DN50
Fiksno spojena membrana se odpre brez diferenčnega tlaka
Sistem tuljav, odporen na vibracije, z blok vijaki
Energijsko varčno zmanjšanje moči za vse različice DC

Tehnične specifikacije

Material tesnila - material tesnila krmilnega krmilnika: NBR (nitrilna guma)
Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 80 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 16 barov
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Lastnosti naprave - Vgradna dolžina: 74,5 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
Lastnosti naprave - Odprt preklopni čas maks.: 250 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 2.000 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - Pretok: preko sedeža
Lastnosti naprave - vakuumska izvedba: Da
Lastnosti naprave - Vrsta pogona: dvižno sidro
Lastnosti naprave - Delovanje: krmiljeno s silo
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - odpiralni preklopni čas min: 100 ms
Lastnosti naprave - preklopni čas zapiranja min: 700 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Nazivni premer (Kv vrednost) - QNn vrednost (plin): 1.900 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,5 mm
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 12 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 1,8 m3/h
Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 7/16 palca
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: št
Napetost - Napetost min / Nazivna napetost: 230 V
Napetost - Napetost max / Nazivna napetost: 230 V
Napetost - AC napetost: Da
Napetost - DC napetost: št
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 40 mm
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - preklopna moč AC: 100 V
A
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Tuljava (jedro) - nazivna moč AC: 25 V
A
Materiali - Glavni ventil Material v stiku z medijem: nerjavno jeklo
Materiali - material pokrova ohišja ventila: nerjaveče jeklo
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Način delovanja - ročno upravljanje: Št
Odobritve - Nazivna moč: 10 W
Frekvenca napetosti: 50Hz

Vrsta izdelka: servo upravljanje ventila

Delovna napetost: 230 V

Obratovalni tlak (maks.): 0 bar

Material ohišja: nerjaveče jeklo

Priključek: G 1/2

Obratovalna temperatura: -10 °C (min)

Območje temperature medija: -10 do 80 °C

Proizv. št. delov: 77003

Obratovalni tlak (min.): 0 bar

Obratovalna temperatura (min.): -10 °C

Tesnilni material: nitrilni kavčuk

Funkcija: 2/2-razvodni

Teža: 0.7600 kg

Maks. temperatura medija: 80 °C

Min. temperatura medija: -10 °C

Medij: voda

Nazivna širina: 12 mm

Širina: 81 mm

Višina: 84 mm

Dolžina: 74.5 mm

QNN vrednost: 1.900 l/min

: IP65

Maks. temperatura okolice: 55 °C

Način delovanja: prisilni nadzor

KV vrednost: 1.8 m³/h

UKCA: da

Različice(Vse cene so z DDV)

Delovna napetost

Priključek

Obratovalni tlak (maks.)

Material ohišja

Vrsta izdelka

Bürkert membranski ventil 43683 290 240 V G 1/2 Nazivna širina (podrobnosti) 12 mm prisilni nadzor 1 kos

Št. izdelka:2350715

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

240 V

G 1/2

16 bar

medenina

membranski ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Bürkert membranski ventil 54044 290 110 V G 1 Nazivna širina (podrobnosti) 25 mm prisilni nadzor 1 kos

Št. izdelka:2350725

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

110 V

G 1

16 bar

nerjaveče jeklo

membranski ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1025,00 €^*

Bürkert membranski ventil 62006 290 42 V G 1/2 Nazivna širina (podrobnosti) 12 mm prisilni nadzor 1 kos

Št. izdelka:2350730

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

42 V

G 1/2

16 bar

medenina

membranski ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Bürkert membranski ventil 68510 290 24 V G 1 Nazivna širina (podrobnosti) 25 mm prisilni nadzor 1 kos

Št. izdelka:2350746

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1

16 bar

nerjaveče jeklo

membranski ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1005,00 €^*

Bürkert membranski ventil 87204 290 24 V G 1 1/4 Nazivna širina (podrobnosti) 32 mm prisilni nadzor 1 kos

Št. izdelka:2350747

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1 1/4

12 bar

medenina

membranski ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

559,00 €^*

Bürkert neposredno upravljanje ventila 18121 0290 24 V/AC G 1 objemka Nazivna širina (podrobnosti) 25.0 mm prisilni nadzor 1 kos

Št. izdelka:623638

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V/AC

G 1 objemka

16 bar

nerjaveče jeklo

neposredno upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1059,00 €^*

Bürkert neposredno upravljanje ventila 18348 0290 24 V/DC G 1 objemka Nazivna širina (podrobnosti) 25.0 mm prisilni nadzor 1 kos

Št. izdelka:623639

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V/DC

G 1 objemka

16 bar

nerjaveče jeklo

neposredno upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1109,00 €^*

Bürkert neposredno upravljanje ventila 25870 0290 110 V/AC G 3/4 objemka Nazivna širina (podrobnosti) 20.0 mm prisilni nadzor 1 kos

Št. izdelka:623640

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

110 V/AC

G 3/4 objemka

16 bar

nerjaveče jeklo

neposredno upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

815,00 €^*

Bürkert neposredno upravljanje ventila 42886 0290 230 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 12.0 mm prisilni nadzor 1 kos

Št. izdelka:623641

Dostava pon.,26.10.

7 kos - zaloga NemčijaConrad Electronic

230 V/AC

G 1/2 objemka

16 bar

medenina

neposredno upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

194,99 €^*

Bürkert neposredno upravljanje ventila 42888 0290 230 V/AC G 1/2 objemka Nazivna širina (podrobnosti) 12.0 mm zaprti položaj 1 kos

Št. izdelka:623642

Dostava pon.,26.10.

5 kos - zaloga NemčijaConrad Electronic

230 V/AC

G 1/2 objemka

16 bar

nerjaveče jeklo

neposredno upravljanje ventila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3046849 Bürkert servo upravljanje ventila 77003 0290 230 V G 1/2 Nazivna širina (podrobnosti) 12 mm prisilni nadzor 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3046849 Bürkert servo upravljanje ventila 77003 0290 230 V G 1/2 Nazivna širina (podrobnosti) 12 mm prisilni nadzor 1 kos

Opis

Ventil 0290 je servo krmiljen membranski ventil iz serije S.EV. Ventil se odpre brez diferenčnega tlaka. Proces odpiranja je podprt s trdno spojko membrane na sidro. Vgrajena funkcija "soft kick" zagotavlja, da je odpiranje nežno do materialov. Na voljo so različni membranski materiali, odvisno od uporabe. Paleto ohišij zaokrožujejo različice iz nerjavečega jekla. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Za zmanjšanje porabe električne energije imajo vse različice z enosmernim tokom v tuljavi vlito elektroniko »brcni in spusti«. NEMA 4X je na voljo na zahtevo.

Besedilo je strojno prevedeno.
