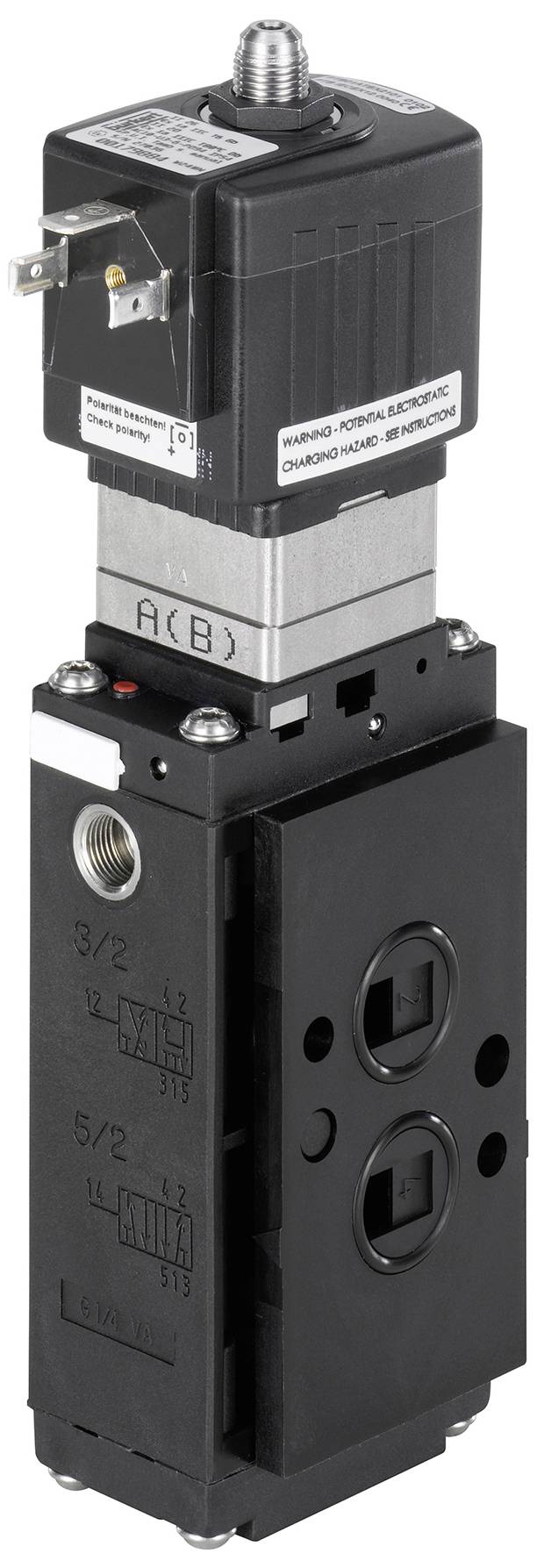

Bürkert večsmerni ventil 6519 133046 2 do 10 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
40 kos - zaloga Nemčija
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Bürkert večsmerni ventil 6519 133046 2 do 10 bar 1 kos
- Velik pretok
- Nizka poraba električne energije
- Enojna ali blokovna montaža
- Različice Standard, Ex mb, Ex eb mb in Ex ia
- Vtičnica G 1/4”, NPT 1/4” in NAMUR prirobnica
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Oprema (ventilni otok) - mera zaliva 1: 33 mm
- Tesnilni material - material tesnila glavnega ventila: PUR (poliuretan)
- Tesnilni material - material tesnilnega tesnila pilota: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -25 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2 bara
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: stran napajanja
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Vrsta krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 40 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 900 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 6 mm
- Priključek za proces/cevovod - Premer dovodnega priključka (palec): 1/4 palca
- Procesni/cevni priključek - napajalni priključek vrsta: notranji navoj
- Priključek proces / vod - napajalni priključek Vrsta navoja: G
- Povezava proces / linija - vzorec prirobnice: FM02
- Procesni/cevni priključek - vrsta delovnega priključka: prirobnica
- Priključek na proces / linijo - položaj delovnega priključka: nasproti dovodne strani
- Priključek proces / linija - delovni priključek Material: PA (poliamid)
- Priključek na proces / linijo - delovni priključek vzorec prirobnice: NAMUR
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - napetost min / nazivna napetost: 0 V
- Napetost - max napetost / nazivna napetost: 0 V
- Napetost - AC napetost: št
- Napetost - DC napetost: št
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Tuljava (jedro) - Poraba električne energije min.: 2 W
- Tuljava (jedro) - Poraba električne energije max.: 2 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z okoljem: PA (poliamid)
- Način delovanja - Številka povezave fluidne napeljave: 5
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Kako deluje - funkcija ventila: W - odprt v položaju mirovanja - tlačni priključek 1 na delovni priključek 2, delovni priključek 4 na izhod 5 odprt, izhod 3 zaprt W - odprt v položaju mirovanja - tlačni priključek 1 na delovni priključek 2, delo vrata 4 do izhoda 5 odprta, izhod 3 zaprt
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega upravljanja: kombinirana vrtljiva ročica in tipka
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Frekvenca napetosti: 0 Hz
- Vrsta izdelka
večsmerni ventil
- Območje prikaza (min.)
2 bar
- Območje prikaza (maks.)
10 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
133046
- Mere
(Ø) 6 mm
- Obratovalni tlak (maks.)
10 bar
- Obratovalni tlak (min.)
2 bar
- Območje delovnega tlaka
2 do 10 bar
- Medij delovanja
stisnjen zrak
- Premer
6 mm
IP65
- Vrsta
6519
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046855 Bürkert večsmerni ventil 6519 133046 2 do 10 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046855 Bürkert večsmerni ventil 6519 133046 2 do 10 bar 1 kos
Opis
Tip 6518 je pilotno voden 3/2-potni ventil, tip 6519 pa 3/2, 5/2 ali 5/3-potni ventil. Skupaj tvorijo serijo. Ventili se lahko uporabljajo posamezno ali v blokih. Delujejo brez stalne porabe zraka in se uporabljajo za krmiljenje dvo- ali enostransko delujočih pogonov. Uporaba visokokakovostnih materialov omogoča uporabo ventilov tudi na prostem in v kemičnih okoljih. Serija vključuje naprave z Ex odobritvijo in vzorcem prirobnice NAMUR. Z monostabilnimi načini ventila C, D in H je mogoče doseči varnostno raven SIL2 v skladu z IEC 61508, odvisno od arhitekture varnostne naprave.
