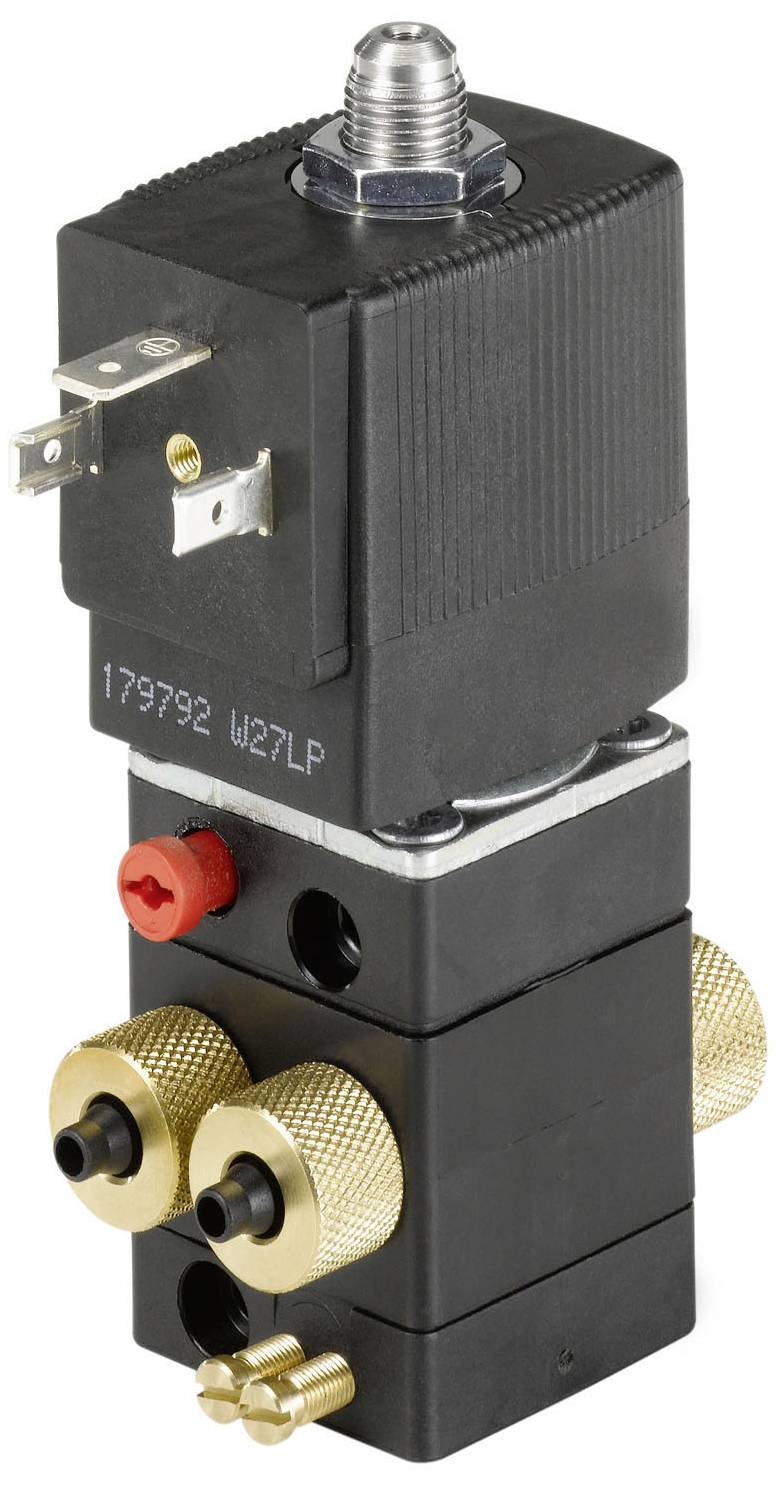

Bürkert ventil za pnevmatiko 5420 134629 2.5 do 10 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za pnevmatiko 5420 134629 2.5 do 10 bar 1 kos
- Kompakten ventil
- Preveč zamašena tuljava
- Izpušni zrak je mogoče dušiti
- Cev, navoj in prirobnični priključek
- Različica s sedežnim ventilom
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Oprema (ventilni otok) - mera zaliva 1: 33 mm
- Tesnilni material - material tesnila glavnega ventila: NBR (nitrilna guma)
- Material tesnila - material tesnila krmilnega krmilnika: NBR (nitrilna guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 60 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2,5 bara
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: nasproti napajalne strani
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Vrsta krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 30 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 20 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 150 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,1 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 3 mm
- Priključek za proces/cevovod - Premer dovodnega priključka (palec): 1/8 palca
- Procesni/cevni priključek - napajalni priključek vrsta: notranji navoj
- Priključek proces / vod - napajalni priključek Vrsta navoja: G
- Procesna/cevna povezava - vrsta delovne povezave: vijačni sistem
- Priključek na proces / linijo - položaj delovnega priključka: nasproti dovodne strani
- Priključek proces / linija - delovni priključek Material: PA (poliamid)
- Priključek proces / linija - premer delovnega priključka (mm): 6 mm
- Priključek proces / linija - delovni priključek Sistem vijačnih povezav: cevni vijačni priključek
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - Napetost min / Nazivna napetost: 230 V
- Napetost - Napetost max / Nazivna napetost: 230 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Tuljava (jedro) - Poraba električne energije min.: 2 W
- Tuljava (jedro) - Poraba električne energije max.: 2 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Materiali - Glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z okoljem: PA (poliamid)
- Način delovanja - številka priključka fluidne napeljave: 4
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: G - odprt v položaju mirovanja - tlačni priključek 1 (P) na delovni priključek 2 (B), delovni priključek 4 (A) na izhod 3 (R) odprt G - odprt v položaju mirovanja - tlačni priključek 1 (P) na delovni priključek 2 (B), delovni priključek 4 (A) na izhod 3 (R) je odprt
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega upravljanja: vrtljiva ročica in tipka v kombinaciji
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Frekvenca napetosti: 50/60 Hz
- Vrsta izdelka
ventil za pnevmatiko
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
134629
- Obratovalni tlak (maks.)
10 bar
- Obratovalni tlak (min.)
2.5 bar
- Območje delovnega tlaka
2.5 do 10 bar
- Medij delovanja
stisnjen zrak
IP65
- Vrsta
5420
- Maks. temperatura medija
60 °C
- Min. temperatura medija
-10 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046857 Bürkert ventil za pnevmatiko 5420 134629 2.5 do 10 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046857 Bürkert ventil za pnevmatiko 5420 134629 2.5 do 10 bar 1 kos
Opis
Tip 5420 je pilotno voden 4-potni sedežni ventil s servo membranami. Za preklop je potrebna minimalna tlačna razlika 2,5 bara. Ventil je možno montirati na dvokanalne priključne plošče s skupnim tlačnim dovodom.
