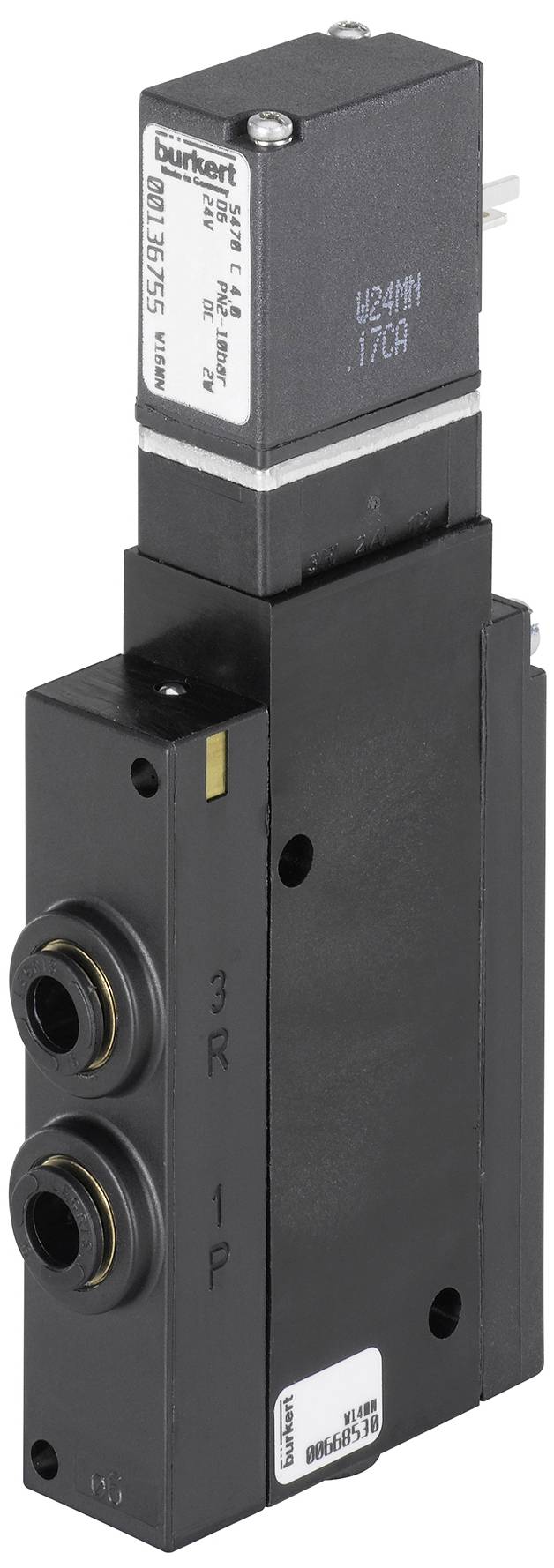

Bürkert ventil za pnevmatiko 5470 139400 2 do 8 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (224,99 € / Kos)
224,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za pnevmatiko 5470 139400 2 do 8 bar 1 kos
- Kompaktni ventil 3/2 in 4/2-potna izvedba
- Lahko se postavi v vrsto kot ventilski blok
- Nizka poraba električne energije
- Raznolikost pnevmatskih priključkov
- Robustna konstrukcija
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Oprema (ventilski otok) - mera zaliva 1: 19 mm
- Tesnilni material - material tesnila glavnega ventila: NBR (nitrilna guma)
- Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2 bara
- Tlak in temperatura - Nazivni tlak največ: 8 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: konektorski vzorec oblike C po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: zgoraj
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Tip krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 60 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 50 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 300 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 0,6 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 4 mm
- Procesni/cevni priključek - napajalni priključek: prirobnica
- Povezava proces / linija - vzorec prirobnice: FM07
- Priključek za proces / linijo - vrsta delovnega priključka: priključek za cev
- Priključek na proces/linijo - položaj delovnega priključka: spodnja stran ventila
- Priključek proces / linija - delovni priključek Material: medenina
- Priključek proces / linija - premer delovnega priključka (mm): 6 mm
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 9,3 V
- Napetost - max napetost / nazivna napetost: 9,3 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - Najmanjša priključna napetost: R20 x Imin
- Tuljava (jedro) - Upor tuljave: 320 ohmov
- Tuljava (jedro) - Poraba električne energije min.: 0,4 W
- Tuljava (jedro) - Poraba električne energije max.: 0,4 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Materiali - Glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z okoljem: PA (poliamid)
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - Funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega upravljanja: vrtljiva ročica
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Odobritve - Tok tuljave min.: 29 mA
- Vrsta odobritve: ATEX, IECExATEX, IECEx
- Vrsta odobritve: II 2 G Ex ia IIC T6, Ex ia IIC T6
- Vrsta izdelka
ventil za pnevmatiko
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
139400
- Obratovalni tlak (maks.)
8 bar
- Obratovalni tlak (min.)
2 bar
- Območje delovnega tlaka
2 do 8 bar
- Medij delovanja
stisnjen zrak
- Cev-Ø
4 mm
IP65
- Vrsta
5470
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046859 Bürkert ventil za pnevmatiko 5470 139400 2 do 8 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046859 Bürkert ventil za pnevmatiko 5470 139400 2 do 8 bar 1 kos
Opis
Ventili tipa 5470 so sestavljeni iz krmilnega elektromagnetnega ventila tipa 6106 in pnevmatskega ventila. V ohišju krmilnega ventila se upogne nagibna armatura, podobna zibalniku. On preklopi ventil. Rahlo nagibno gibanje gugalnice je brez obrabe; osnovno mazanje ni potrebno. Tip 5470 R je na voljo kot 3/2- in 4/2-potni ventil. Ventile je mogoče razporediti posamezno s prirobnico modula. S priključnimi moduli jih je mogoče zaskočiti v bloke ventilov. Za delovne povezave 2 in 4 obstajajo različne variante.
