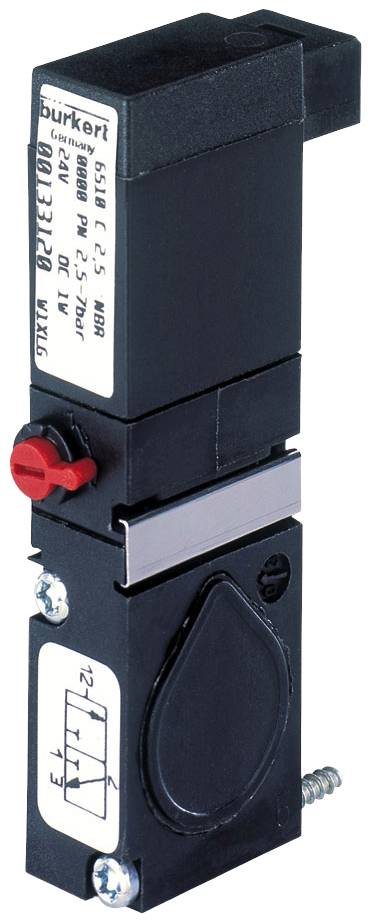

Bürkert ventil za pnevmatiko 6510 184307 2.5 do 10 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (77,99 € / Kos)
77,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za pnevmatiko 6510 184307 2.5 do 10 bar 1 kos
- Kompaktna izvedba
- Hitri preklopni časi
- Nizka poraba električne energije
Tehnične specifikacije
- Pogon - ročno upravljanje Material: ročno upravljanje ni na voljo
- Oprema (ventilni otok) - dimenzija zaliva 1: 11 mm
- Tesnilni material - material tesnila glavnega ventila: NBR (nitrilna guma)
- Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2,5 bara
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vtič - pravokotni razmak 5.08
- Električni priključek - Položaj električnega priključka: stran napajanja
- Električni priključek - Električni priključek Število kontaktov: 2
- Električni priključek - Polariteta električnega priključka: desni pin pozitivni pol
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Vrsta krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 10 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 15 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Značilnosti naprave - Vrsta pritrditve: plastični rezalni vijaki
- Lastnosti naprave - montažne mere: M2 x 20
- Lastnosti naprave - Pritrdilni material: jeklo
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 150 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 0,6 mm
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 2,5 mm
- Procesni/cevni priključek - napajalni priključek: prirobnica
- Povezava proces / linija - vzorec prirobnice: FM08
- Procesni/cevni priključek - vrsta delovnega priključka: prirobnica
- Povezava proces / linija - položaj delovne povezave: na pnevmatskem modulu
- Priključek na proces / linijo - delovni priključek vzorec prirobnice: FM08
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP20
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: št
- Tuljava (jedro) - Velikost tuljave: 10 mm
- Tuljava (jedro) - Poraba električne energije min.: 0,8 W
- Tuljava (jedro) - Poraba električne energije max.: 0,8 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - pilotna kontrola Material v stiku z medijem: PPS (polifenilen sulfid)
- Materiali - pilotna kontrola Material v stiku z okoljem: PPS (polifenilen sulfid)
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Ročno upravljanje Tip: Ni na voljo
- Način delovanja - ročno upravljanje Zaklepanje: ročno upravljanje ni na voljo
- Način delovanja - Ročno delovanje Reža za vijake: ročno upravljanje ni na voljo
- Vrsta izdelka
ventil za pnevmatiko
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
184307
- Obratovalni tlak (maks.)
10 bar
- Obratovalni tlak (min.)
2.5 bar
- Območje delovnega tlaka
2.5 do 10 bar
- Medij delovanja
stisnjen zrak
- Cev-Ø
2.5 mm
IP20
- Vrsta
6510
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046948 Bürkert ventil za pnevmatiko 6510 184307 2.5 do 10 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046948 Bürkert ventil za pnevmatiko 6510 184307 2.5 do 10 bar 1 kos
Opis
Tip 6510 je sestavljen iz krmilnega elektromagnetnega ventila tipa 6144 in pnevmatskega sedežnega ventila. Flipper sistem omogoča preklapljanje visokih tlakov z nizko porabo energije in kratkimi preklopnimi časi. Vsi ventili so standardno opremljeni z ročnim zasilnim upravljanjem. Tip 6510 se lahko postavi v vrsto in se z vtičnim priključkom na zadnji strani uporablja predvsem na ventilskih otokih tipa 8640, z vtičnim priključkom spredaj pa predvsem na ventilskih blokih za krmiljenje pnevmatskih pogonov.
