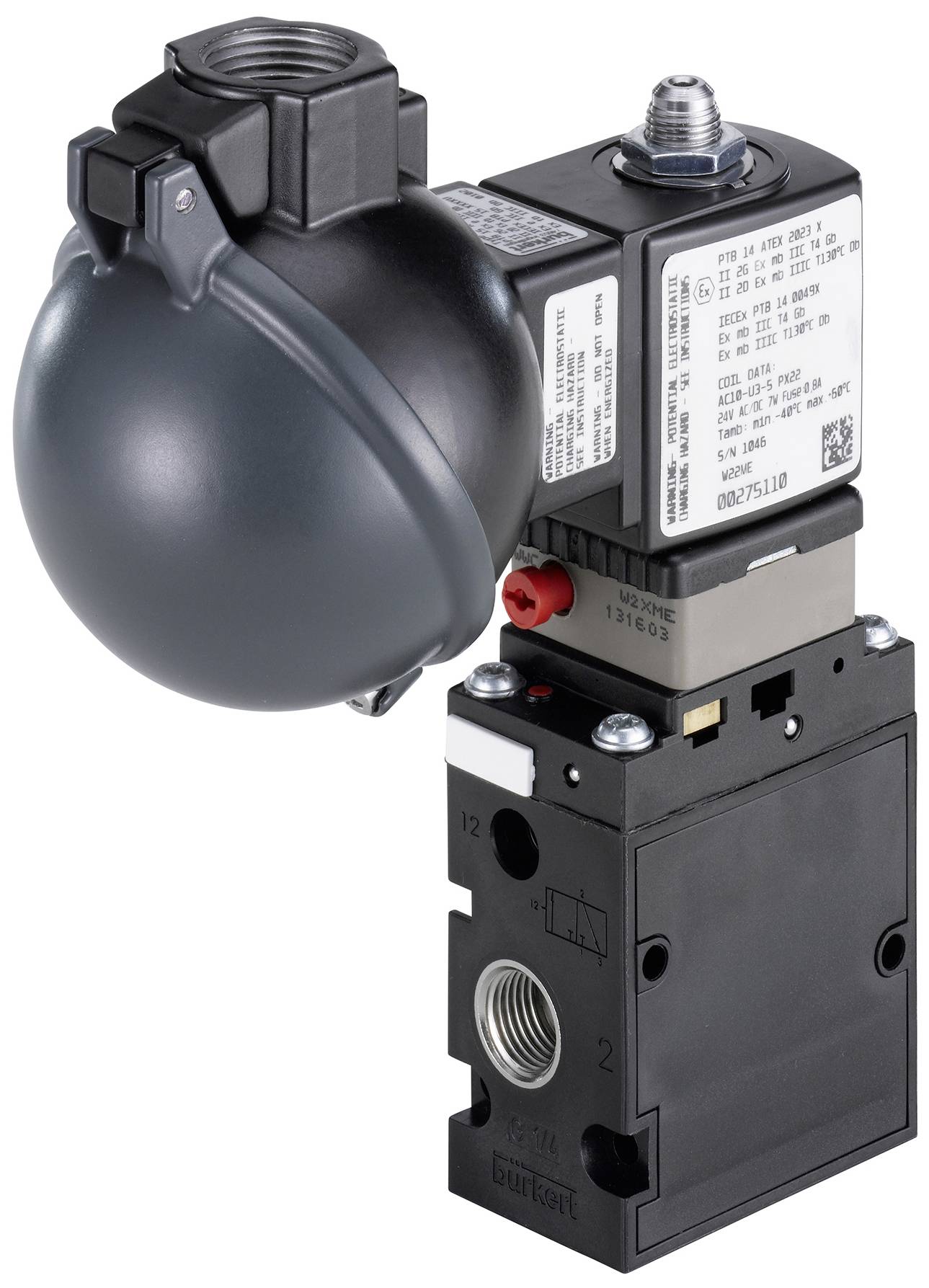

Bürkert ventil za pnevmatiko 6518 367131 10 bar (max) 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (365,00 € / Kos)
365,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za pnevmatiko 6518 367131 10 bar (max) 1 kos
- Velik pretok
- Nizka poraba električne energije
- Enojna ali blokovna montaža
- Različice Standard, Ex mb, Ex eb mb in Ex ia
- Vtičnica G 1/4" in NPT 1/4"
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Oprema (ventilni otok) - mera zaliva 1: 33 mm
- Tesnilni material - material tesnila glavnega ventila: PUR (poliuretan)
- Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -25 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2 bara
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: Priključna omarica brez varovalke
- Električni priključek - Položaj električnega priključka: stran napajanja
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Vrsta krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 40 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - integrirano zmanjšanje moči: št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 1.300 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 8 mm
- Priključek za proces/cevovod - Premer dovodnega priključka (palec): 1/4 palca
- Procesni/cevni priključek - napajalni priključek vrsta: notranji navoj
- Priključek proces / vod - napajalni priključek Vrsta navoja: G
- Povezava proces / linija - vzorec prirobnice: FM03
- Priključek za proces/linijo - Premer delovnega priključka (palec): 1/4 palca
- Procesni/cevni priključek - delovni priključek vrsta: notranji navoj
- Povezava proces / linija - delovna povezava Vrsta navoja: G
- Priključek na proces / linijo - položaj delovnega priključka: nasproti dovodne strani
- Priključek proces / linija - delovni priključek Material: medenina
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: Da
- Tuljava (jedro) - Velikost tuljave: 40 mm
- Tuljava (jedro) - Poraba električne energije min.: 1,8 W
- Tuljava (jedro) - Poraba električne energije max.: 1,8 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: Da
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z okoljem: PA (poliamid)
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - Funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega upravljanja: kombinirana vrtljiva ročica in tipka
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Vrsta odobritve: IECEx, ATXIECEx, ATEX
- Vrsta odobritve: mb IIC T6 Gb; mb IIIC T80 °C Db; Enojni sklop, II 2 G mb IIC T6 Gb; II 2 D mb IIIC T80 °C Db; Enojna montaža
- Frekvenca napetosti: 50/60 Hz
- Vrsta izdelka
ventil za pnevmatiko
- Proizv. št. delov
367131
- Obratovalni tlak (maks.)
10 bar
- Območje delovnega tlaka
10 bar (max)
IP65
- Vrsta
6518
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047940 Bürkert ventil za pnevmatiko 6518 367131 10 bar (max) 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047940 Bürkert ventil za pnevmatiko 6518 367131 10 bar (max) 1 kos
Opis
Tip 6518 je pilotno voden 3/2-potni ventil, tip 6519 pa 5/2 ali 5/3-potni ventil. Skupaj tvorijo serijo. Ventili se lahko uporabljajo posamezno ali v blokih. Delujejo brez stalne porabe zraka in se uporabljajo za krmiljenje dvo- ali enostransko delujočih pogonov. Uporaba visokokakovostnih materialov omogoča uporabo ventilov tudi na prostem in v kemičnih okoljih. Serija vključuje naprave z Ex odobritvijo in vzorcem prirobnice NAMUR. Ventili z monostabilnim načinom C, D in H so certificirani kot SIL2 v skladu z IEC 61508.
