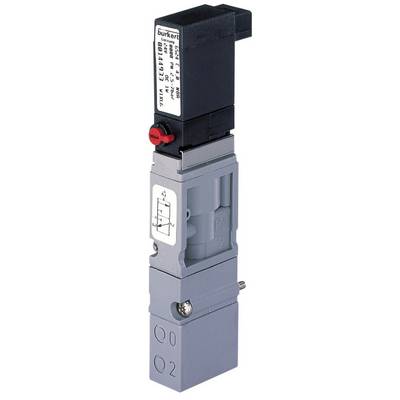

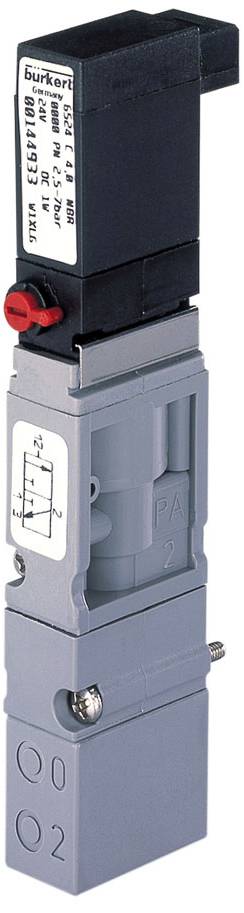

Bürkert ventil za pnevmatiko 6524 186260 2.5 do 10 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (179,99 € / Kos)
179,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za pnevmatiko 6524 186260 2.5 do 10 bar 1 kos
- Kompaktna izvedba
- Drugi priključek za funkcijo izklopa
- Nizka poraba električne energije
- Hitri preklopni časi
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Oprema (ventilni otok) - dimenzija zaliva 1: 11 mm
- Tesnilni material - material tesnila glavnega ventila: FKM (fluoro guma)
- Tesnilni material - material tesnilnega tesnila pilota: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2,5 bara
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: pravokotni vtič 2,54 mm, 3-polni
- Električni priključek - Položaj električnega priključka: stran napajanja
- Električni priključek - Električni priključek Število kontaktov: 3
- Električna povezava - Električna povezava Polariteta: srednji pin pozitivni pol
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Vrsta krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 15 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 20 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Da
- Lastnosti naprave - Vrsta pritrditve: metrični vijaki
- Lastnosti naprave - vgradne mere: M2 x 28
- Lastnosti naprave - Pritrdilni material: jeklo
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 300 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 0,6 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 4 mm
- Procesni/cevni priključek - napajalni priključek: prirobnica
- Povezava proces / linija - vzorec prirobnice: FM20
- Procesni/cevni priključek - vrsta delovnega priključka: prirobnica
- Povezava proces / linija - položaj delovne povezave: na pnevmatskem modulu
- Priključek na proces / linijo - delovni priključek vzorec prirobnice: FM20
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP20
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: št
- Tuljava (jedro) - Velikost tuljave: 10 mm
- Tuljava (jedro) - Poraba električne energije min.: 0,8 W
- Tuljava (jedro) - Poraba električne energije max.: 0,8 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Tuljava (jedro) - Poraba električne energije 2 min.: 0,8 W
- Tuljava (jedro) - Poraba električne energije 2 max.: 0,8 W
- Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - pilotna kontrola Material v stiku z medijem: PPS (polifenilen sulfid)
- Materiali - pilotna kontrola Material v stiku z okoljem: PPS (polifenilen sulfid)
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - Funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega upravljanja: vrtljiva ročica
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Način delovanja - koda funkcije ventila 2: C
- Način delovanja - Priključek fluidnega voda 2 Število: 3
- Način delovanja - funkcija ventila 2 število preklopnih položajev: 2
- Način delovanja - funkcija ventila 2: C - v položaju mirovanja, tlačni priključek 1 (P/NC) zaprt, delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt
- Vrsta izdelka
ventil za pnevmatiko
- Območje prikaza (maks.)
10 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
186260
- Obratovalni tlak (maks.)
10 bar
- Obratovalni tlak (min.)
2.5 bar
- Območje delovnega tlaka
2.5 do 10 bar
- Medij delovanja
stisnjen zrak
- Cev-Ø
4 mm
IP20
- Vrsta
6524
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047117 Bürkert ventil za pnevmatiko 6524 186260 2.5 do 10 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047117 Bürkert ventil za pnevmatiko 6524 186260 2.5 do 10 bar 1 kos
Opis
Tip 6524 je sestavljen iz krmilnega elektromagnetnega ventila tipa 6144 in pnevmatskega sedežnega ventila. Flipper sistem omogoča preklapljanje visokih tlakov z nizko porabo energije in kratkimi preklopnimi časi. Vsi ventili so standardno opremljeni z ročnim zasilnim upravljanjem. Različica 2 x 3/2-potnega ventila je kombinacija dveh krmilnih elektromagnetnih ventilov tipa 6144 in pnevmatskega sedežnega ventila. Ventil je na voljo tudi z drugo povezavo (stisnjeni kabel), ki omogoča izvedbo varnostne izklopne funkcije.
