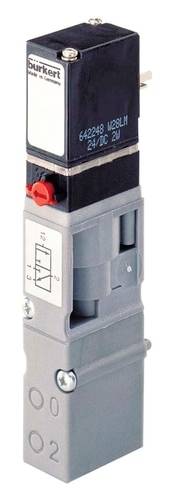

Bürkert ventil za pnevmatiko 6526 205937 2 do 10 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (144,99 € / Kos)
144,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Pogon - ročno upravljanje Material: ročno upravljanje ni na voljo
- Oprema (ventilski otok) - mera zaliva 1: 16,5 mm
- Tesnilni material - material tesnila glavnega ventila: FKM (fluoro guma)
- Tesnilni material - material tesnilnega tesnila pilota: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2 bara
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: konektorski vzorec oblike C po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: zgoraj
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Električna povezava - Polariteta električne povezave: nepomembna
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Vrsta krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 12 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Lastnosti naprave - Vrsta pritrditve: metrični vijaki
- Lastnosti naprave - vgradne mere: M3 x 30
- Lastnosti naprave - Pritrdilni material: jeklo
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 700 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 6 mm
- Procesni/cevni priključek - napajalni priključek: prirobnica
- Povezava proces / linija - vzorec prirobnice: FM18
- Procesni/cevni priključek - vrsta delovnega priključka: prirobnica
- Povezava proces / linija - položaj delovne povezave: na pnevmatskem modulu
- Priključek na proces / linijo - delovni priključek vzorec prirobnice: FM18
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - Napetost min / Nazivna napetost: 110 V
- Napetost - Napetost max / Nazivna napetost: 120 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Tuljava (jedro) - Velikost tuljave: 16 mm
- Tuljava (jedro) - Poraba električne energije min.: 3 W
- Tuljava (jedro) - Poraba električne energije max.: 3 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
- Materiali - pilotna kontrola Material v stiku z okoljem: PA (poliamid)
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: Št
- Način delovanja - Ročno upravljanje Tip: Ni na voljo
- Način delovanja - ročno upravljanje Zaklepanje: ročno upravljanje ni na voljo
- Način delovanja - Ročno delovanje Reža za vijake: ročno upravljanje ni na voljo
- Vrsta izdelka
ventil za pnevmatiko
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
205937
- Obratovalni tlak (maks.)
10 bar
- Obratovalni tlak (min.)
2 bar
- Območje delovnega tlaka
2 do 10 bar
- Medij delovanja
stisnjen zrak
- Cev-Ø
6 mm
IP65
- Vrsta
6526
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046953 Bürkert ventil za pnevmatiko 6526 205937 2 do 10 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046953 Bürkert ventil za pnevmatiko 6526 205937 2 do 10 bar 1 kos
Opis
Ventili tipa 6526 so sestavljeni iz krmilnega elektromagnetnega ventila tipa 6106 in pnevmatskega sedežnega ventila. Princip delovanja omogoča preklapljanje visokih tlakov z nizko porabo energije in kratkimi preklopnimi časi. Ventili so lahko razporejeni v vrsti in z vtičnim priključkom zadaj, po možnosti za ventilske otoke (tipa 8640 ali 8644) in z vtičnim priključkom spredaj se lahko prednostno uporabljajo na ventilskih blokih za krmiljenje pnevmatskih pogonov. Pilotni ventili so standardno opremljeni z ročnim upravljanjem.
