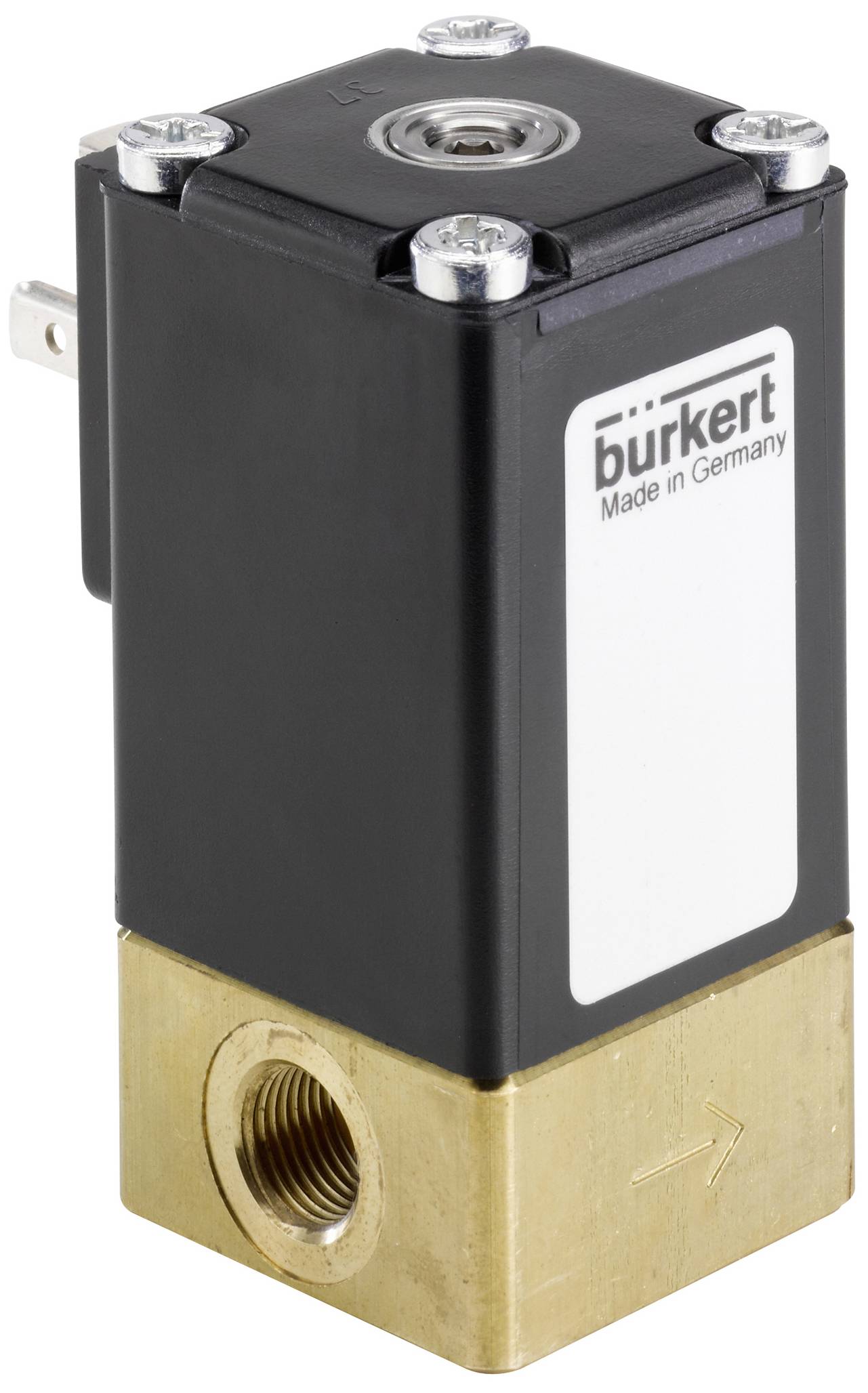

Bürkert ventil za proporcionalno regulacijo pritiska 239075 2873 G 1/8 Nazivna širina (podrobnosti) 1.5 mm Material ohiš
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Število
Skupaj (239,99 € / Kos)
239,99 €
z DDV
Na voljo samo 10 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za proporcionalno regulacijo pritiska 239075 2873 G 1/8 Nazivna širina (podrobnosti) 1.5 mm Material ohišja medenina Tesnilni material FKM 1 kos
- Odlično parkirišče
- Zelo dober odziv
- Kompaktna zasnova krmilnega ventila
- Nazivne širine DN 0,8 ... 6 mm
- Izbirno: protieksplozijsko varna tuljava
Tehnične specifikacije
- Tesnilni material - kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 90 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: -1 bar
- Tlak in temperatura - Nazivni tlak največ: 10 barov
- Tlak in temperatura - diferenčni tlak max: 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Električni priključek - Vrsta električnega priključka: moški
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - pretok: pod sedežem
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - Preklopna funkcija: neprekinjena
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Vodilo jedra: Oblikovana vzmet
- Lastnosti naprave - frekvenca PWM min.: 600 Hz
- Lastnosti naprave - frekvenca PWM maks.: 800 Hz
- Lastnosti naprave - območje nastavitve: 1:100
- Lastnosti naprave - vodilo jedra 2: sodna puša
- Medij in kalibracija - položaj namestitve: poljuben
- Medij in kalibracija - primerno za tekoče medije: Da
- Medij in kalibracija - primerno za plinaste medije: Da
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 65 l/min
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 1,5 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,06 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 1/16 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/8
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/8
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Tuljava (jedro) - Upor tuljave: 41,4 ohmov
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Vodilna cev jedra Material: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Vodilni element jedra 1 Material: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Vodilni element jedra 2 Material: PEEK (polietereterketon)
- Tuljava (jedro) - del v stiku z medijem Distančna tulka Material: nerjaveče jeklo
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Odobritve - Nazivna moč: 9 W
- Vrsta
239075
- Vrsta izdelka
ventil za proporcionalno regulacijo pritiska
- Delovna napetost
24 V/DC
- Material ohišja
medenina
- Priključek
G 1/8
- Obratovalni tlak (maks.)
10 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Poraba moči toka
9 W
- Proizv. št. delov
239075
- Obratovalni tlak (min.)
-1 bar
- Tesnilni material
FKM
- Funkcija
2/2 zaprti, monostabilni
- Območje temperature medija
-10 do 90 °C
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni mediji
- Nazivna širina
1.5 mm
- QNN vrednost
65 l/min
IP65
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
0.06 m³/h
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047168 Bürkert ventil za proporcionalno regulacijo pritiska 239075 2873 G 1/8 Nazivna širina (podrobnosti) 1.5 mm Material ohiš
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047168 Bürkert ventil za proporcionalno regulacijo pritiska 239075 2873 G 1/8 Nazivna širina (podrobnosti) 1.5 mm Material ohiš
Opis
Kot aktuator za krmiljenje procesov se lahko uporablja direktno delujoči proporcionalni ventil tipa 2873. Zaradi elastomernega tesnila sedeža se ventil tesno zapre v območju nazivnega tlaka glede na nazivni premer (integrirana zapiralna funkcija). Aktivirna armatura ventila je nameščena brez trenja, kar vodi do izjemnega obnašanja pri aktivaciji. Ta ventil je posebej primeren za zahtevne regulacijske naloge (visoko regulacijsko območje, suhi plini itd.).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
