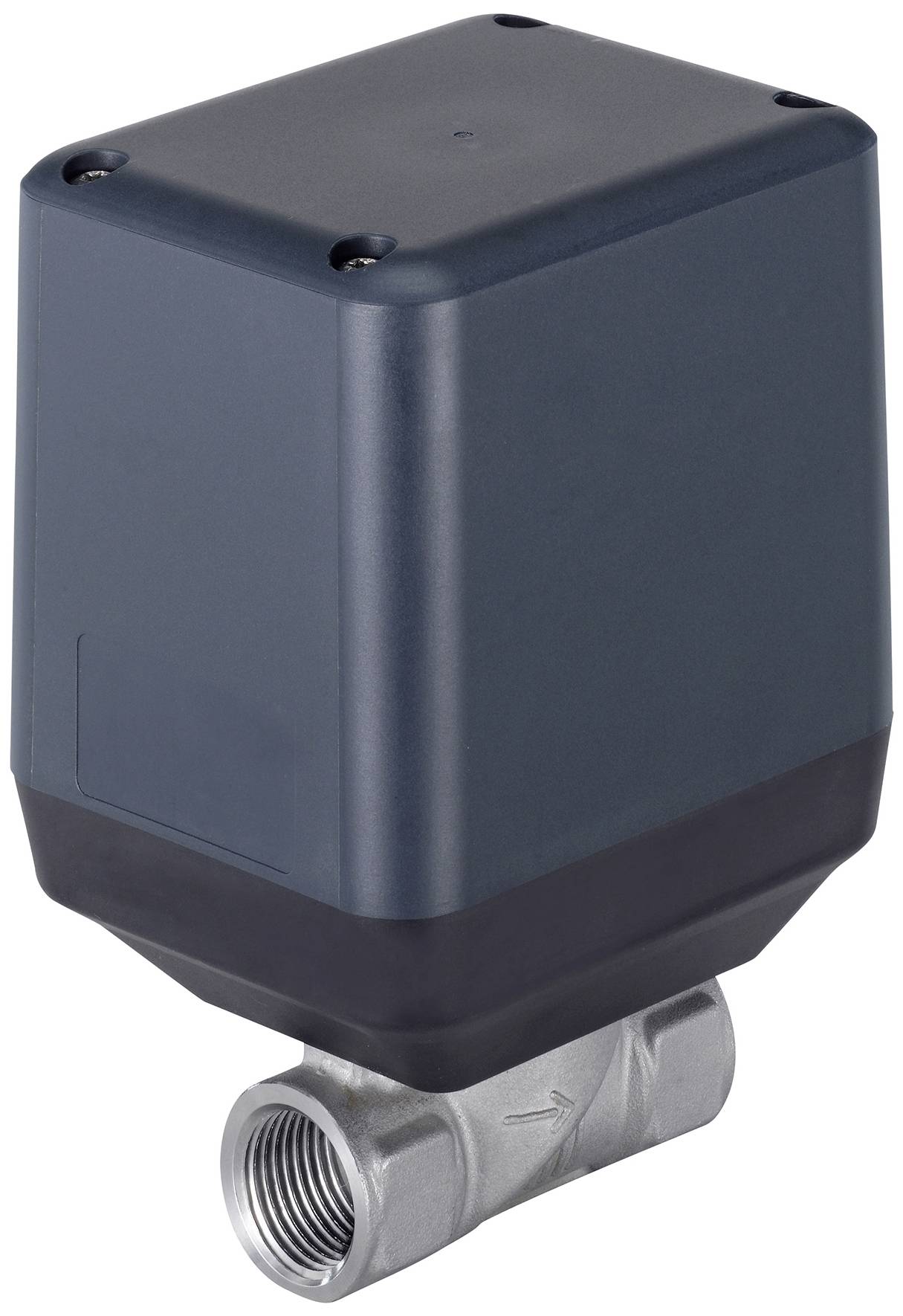

Bürkert ventil za proporcionalno regulacijo pritiska 269256 3285 G 1/2 Nazivna širina (podrobnosti) 8 mm Material ohišja
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (745,00 € / Kos)
745,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za proporcionalno regulacijo pritiska 269256 3285 G 1/2 Nazivna širina (podrobnosti) 8 mm Material ohišja polikarbonat Tesnilni material FKM 1 kos
- Pogon ni v stiku z medijem
- Odličen obseg nastavitve in hiter odzivni čas
- Nizka poraba električne energije
- Nazivna priključna širina DN 15...25
- Različice: standard, pozicioner, procesni krmilnik
Tehnične specifikacije
- Pogon - material pogona: PC (polikarbonat)
- Pogon - Material pogona 2: PPS (polifenilen sulfid)
- Tesnilni material - material tesnila sedeža: oksidna keramika / FKM
- Tlak in temperatura - Najmanjša temperatura medija: 0 °C
- Tlak in temperatura - Temperatura medija največ: 70 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Nazivni tlak največ: 6 barov
- Vhodi/izhodi - Vhodi/izhodi: 1 analogni vhod + 1 binarni izhod
- Vhodi/izhodi - analogni tok vrste vhoda 1: 4-20 mA
- Vhodi/izhodi - Binarni izhod 1: Ventil zaprt aktiven
- Električna povezava - Električna povezava 1 tipa: Vtič - M12
- Električni priključek - Električni priključek 1 Število kontaktov: 8 ST
- Električni priključek - Električni priključek 1 tip: moški
- Funkcije - Funkcija: regulacijski ventil
- Funkcije - Ponastavitev v sili: št
- Funkcije - Električna funkcija: Položaji
- Lastnosti naprave - Podskupina izdelkov: Kompaktni ventili
- Lastnosti naprave - Glavni ventil Načelo delovanja: Dušilni ventil
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 1,8 m3/h
- Nazivna širina (Kv vrednost) - Nazivna širina sedeža: 8 mm (5/16")
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek za proces / linijo - Material priključka za linijo: nerjavno jeklo
- Priključek za proces / vod - priključek za vod 1 nazivna širina: 1/2"
- Procesna / linijska povezava - linijska povezava 1 standard: G
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Poraba električne energije min.: 1 W
- Tuljava (jedro) - Poraba električne energije max.: 12 W
- Tuljava (jedro) - Razred toplotne izolacije pogona: A
- Način delovanja - Priključek fluidnega voda Številka: 2
- Vrsta
269256
- Vrsta izdelka
ventil za proporcionalno regulacijo pritiska
- Delovna napetost
24 V
- Material ohišja
polikarbonat
- Priključek
G 1/2
- Obratovalni tlak (maks.)
6 bar
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Poraba moči toka
12 W
- Proizv. št. delov
269256
- Obratovalni tlak (min.)
0 bar
- Tesnilni material
FKM
- Območje temperature medija
0 do 70 °C
- Maks. temperatura medija
70 °C
- Min. temperatura medija
0 °C
- Medij
nevtralni mediji
- Nazivna širina
8 mm
- Referenčni vhod
4-20 mA
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
1.8 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047218 Bürkert ventil za proporcionalno regulacijo pritiska 269256 3285 G 1/2 Nazivna širina (podrobnosti) 8 mm Material ohišja
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047218 Bürkert ventil za proporcionalno regulacijo pritiska 269256 3285 G 1/2 Nazivna širina (podrobnosti) 8 mm Material ohišja
Opis
Neposredno delujoči motorni ventil tipa 3285 je primeren za merjenje tekočin in plinov v zaprtih ali odprtih regulacijskih zankah. Ventil poganja koračni motor. Vgrajena elektronika omogoča veliko lažjo integracijo procesa; dodatni nadzorni moduli niso potrebni. Motor ne potrebuje energije za vzdrževanje določenega odpiranja ventila. Ta lastnost lahko drastično zmanjša energetske zahteve sistema in ga s tem naredi učinkovitejšega.
Tip 3285 je na voljo kot standardni ON/OFF ali proporcionalni ventil, kot različica z integriranim pozicionerjem in kot različica z integriranim krmilnikom procesa.
Besedilo je strojno prevedeno.
Tip 3285 je na voljo kot standardni ON/OFF ali proporcionalni ventil, kot različica z integriranim pozicionerjem in kot različica z integriranim krmilnikom procesa.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
