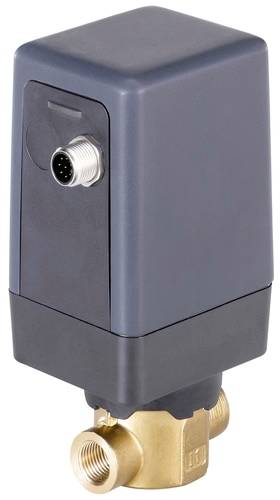

Slika je simbolična
Slika je simbolična
Bürkert ventil za proporcionalno regulacijo pritiska 316440 3280 G 3/8 objemka Nazivna širina (podrobnosti) 4 mm Materia
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (909,00 € / Kos)
909,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert ventil za proporcionalno regulacijo pritiska 316440 3280 G 3/8 objemka Nazivna širina (podrobnosti) 4 mm Material ohišja nerjaveče jeklo Tesnilni material FKM 1 kos
- Pogon ni v stiku z medijem
- Odličen obseg nastavitve in hiter odzivni čas
- Nizka poraba električne energije
- Nazivna priključna širina DN 8...15
- Različice: standard, pozicioner, procesni krmilnik; kot tudi visokotlačne različice do 22 barov
Tehnične specifikacije
- Vhodi/izhodi - Binarni vhod 1: Neuporabljen
- Vhodi/izhodi - Binarni izhod 1: Neuporabljen
- Funkcije - funkcija: pozicioner
- Lastnosti naprave - Vrsta pogona: Motor, ostane brez napetosti
- Lastnosti naprave - Generacija: Ni določeno
- Material: nerjaveče jeklo
- Tesnilni material: FKM
- Nazivna širina: 4 mm
- Priključek: G 3/8 vtičnica
- Posebnost: visokotlačna različica
- Napetost: 24 voltov
- Frekvenca: enosmerni tok
- Izhod: 1 analogni izhod 4-20 mA
- Temperatura medija (stopinj C) (max): 70
- Temperatura okolice (stopinj C) (največ): 50
- Temperatura okolice (stopinj C) (min): -10
- Tlak (bar) (max): 12
- Električni priključek: M12/8 PIN
- Poraba energije: 12 vatov
- Delovni cikel (%): 50
- Odpiralni čas (msec) (max): 3200
- Čas zapiranja (ms)(max): 3200
- Vrednost KV (M*3/H): 0,5
- Odpiralni čas (ms)(min): 2200
- Čas zapiranja (ms)(min): 2200
- Tlak (največ) pri plinu: 12
- TOTIPA: 2500
- TSTYPE: 2500
- Vhod 1: 4-20 mA / büS
- Vnos 2: Brez
- Senzor razdalje: Razdalja, notranji
- Vrsta izdelka
ventil za proporcionalno regulacijo pritiska
- Delovna napetost
24 V
- Material ohišja
nerjaveče jeklo
- Priključek
G 3/8 objemka
- Obratovalni tlak (maks.)
12 bar
- Poraba moči toka
12 W
- Proizv. št. delov
316440
- Tesnilni material
FKM
- Območje temperature medija
70 °C (max)
- Maks. temperatura medija
70 °C
- Nazivna širina
4 mm
- Značilnosti
objemka
- Referenčni vhod
4-20 mA
- Maks. temperatura okolice
50 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
0.5 m³/h
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047307 Bürkert ventil za proporcionalno regulacijo pritiska 316440 3280 G 3/8 objemka Nazivna širina (podrobnosti) 4 mm Materia
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047307 Bürkert ventil za proporcionalno regulacijo pritiska 316440 3280 G 3/8 objemka Nazivna širina (podrobnosti) 4 mm Materia
Opis
Neposredno delujoči motorni ventil tipa 3280 je primeren za merjenje tekočin in plinov v zaprtih ali odprtih regulacijskih zankah. Ventil poganja linearni koračni motor. Vgrajena elektronika omogoča veliko lažjo integracijo procesa; dodatni nadzorni moduli niso potrebni. Motor ne potrebuje energije za vzdrževanje določenega odpiranja ventila. Ta lastnost lahko drastično zmanjša energetske zahteve sistema in ga s tem naredi učinkovitejšega.
Tip 3280 je na voljo kot standardni ON/OFF ali proporcionalni ventil, kot različica z integriranim pozicionerjem in kot različica z integriranim krmilnikom procesa.
Besedilo je strojno prevedeno.
Tip 3280 je na voljo kot standardni ON/OFF ali proporcionalni ventil, kot različica z integriranim pozicionerjem in kot različica z integriranim krmilnikom procesa.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
