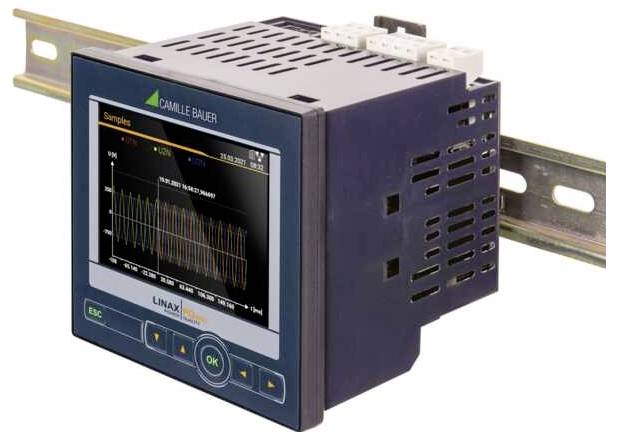

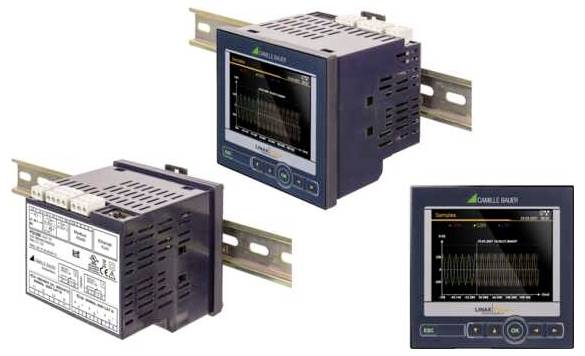

Camille Bauer LINAX PQ1000 analizator omrežja

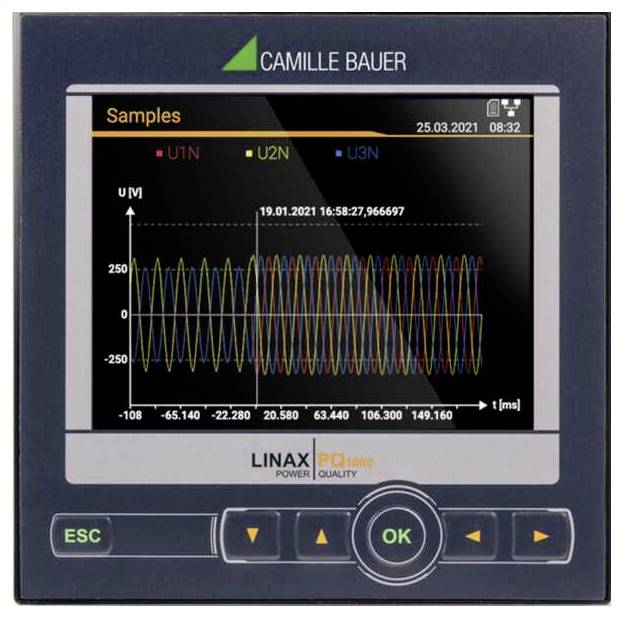

Stacionarna merilna tehnologija PQ v razredu S za montažo na sprednjo ploščo (96 x 96 mm). LINAX PQ1000 združuje lastnosti normativne merilne naprave za PQ s funkcijami za analizo porabe energije in stanja omrežja. Sodobna, večjezična zasnova omogoča intuitivno upravljanje ali parametriranje naprave prek spletne strani naprave ali barvnega TFT zaslona visoke ločljivosti. Integrirani spletni strežnik omogoča oddaljen dostop, prikaz in analizo merilnih podatkov. Dodatna programska oprema ni potrebna. . Analiza kakovosti električne energije: Naprava omogoča neprekinjeno ocenjevanje kakovosti električne energije v skladu z IEC 61000-4-30 Ed.3 v razredu S. Zabeleženi dogodki kakovosti električne energije (padec napetosti, napetostni sunek, prekinitev napetosti, tokovni sunek in sprememba frekvence, homopolarna napetost) služijo tako za dokazovanje, da so se pojavile motnje, kot tudi za iskanje vira motnje, da se poveča zanesljivost oskrbe. Neodvisna certifikacija v skladu z IEC 61000-4-30:2015+AMD1:2021, razred S, preizkušeno v skladu z IEC 62586-2:2017+AMD1:2021 (funkcionalni testi) s strani Švicarskega zveznega inštituta za meroslovje METAS. Podpora za standardiziran, od proizvajalca neodvisen format PQDIF v skladu z IEEE 1159.3. Nastavljivo trajanje beleženja dogodkov. Prikaz dogodkov prek spletne strani s časovno povečavo in odčitavanjem vrednosti. Analiza pretoka energije. Povprečne vrednosti moči z analizo trendov za preprečevanje koničnih obremenitev. Shranjevanje profila obremenitve s pasovno širino nihanja (min/maks) na interval. Razred aktivne energije (IEC 62053-22:2003) 0,2 s (/5 A), razred jalove energije (IEC 62053-24:2014) 0,5 s. Nadaljnje povprečne vrednosti in števci z izbirno velikostjo baze. Konfiguracija Z zaslonom TFT, za montažo na ploščo 3 vhodi za tokovne transformatorje (1/5A), 42...50/60...69,5 Hz Nazivna napetost 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Vmesnik Modbus + REST 1 pasivni digitalni izhod 1 pasivni digitalni V/I Centralna enota PME Testni protokol Angleščina Komunikacija Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Avtomatiziran izvoz podatkov (datoteke CSV in PQDIF) na strežnik SFTP Kibernetska varnost (OT) / Kibernetska zaščita Nadzor dostopa na podlagi vlog (RBAC) Protokol za prenos hiperteksta Varen (https) Bela lista odjemalcev Dnevnik revizije [Registracija vseh manipulacij] Sistemski dnevnik Varne posodobitve vdelane programske opreme Zapisovalnik podatkov Izvoz podatkov Test PEN Druge funkcije 3 kanali za merjenje toka z 0,2 % natančnostjo Natančnost Kategorija merjenja 600 V, CAT III (napetost), 300 V, CAT III (tok) Standardno V/I: 1 digitalni izhod, 1 pasivni digitalni V/I 16 GB prostora za shranjevanje podatkov Frekvenca vzorčenja: 18 kHz Spremljanje in alarmiranje prek omejitev in nadzornih funkcij Za montažo na ploščo 96 x 96 mm Delovanje enako kot pri napravah serije SINEAX® AM/DM in CENTRAX® CU Priloženo poročilo o preskusu Analiza podatkov Brezplačno programsko opremo PQDiffractor podjetja Electrotek Concepts lahko prenesete prek povezave www.pqview.com/pqdiffractor/ (potrebna je registracija). Ta programska oprema omogoča analizo podatkov iz datotek PQDIF, shranjevanje v formatu CSV ali izvoz v obliki grafike. Digitalno upravljanje omrežja: S programsko opremo SMARTCOLLECT® SC2 je mogoče zgraditi celoten ekosistem za kakovost in spremljanje električne energije. .
